Name: A-812PG
Brand: ICP DAS

Broszura Pobierz

Główne cechy

12-bitowy przetwornik A/D
12-bitowy przetwornik D/A
16 wejść jednoczelnnych
Prędkość próbkowania 62.5 k/s
Dwa kanały AO 12-bitowe
Zakres AO: 0 ~ 5 V, 0 ~ 10 V
Programowalny programowo wzmocnienie: 1, 2, 4, 8, 16
Obsługa przerwań
Tryby wyzwalania A/D: wyzwalanie programowe, wyzwalanie pacera, wyzwalanie zewnętrzne, wyzwalanie zdarzeń
Tryby transferu danych A/D: polling, przerwanie, DMA
16 DI i 16 DO

Wprowadzenie

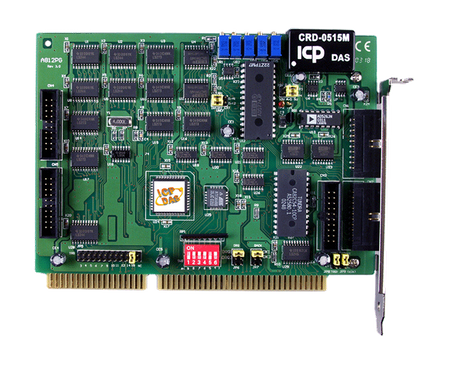

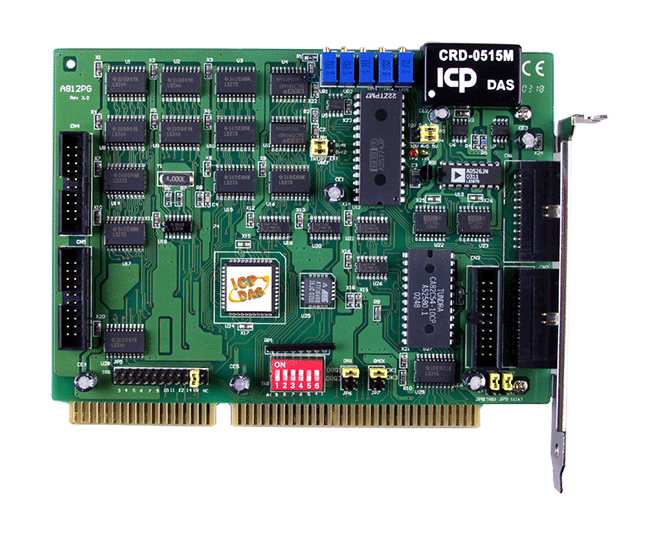

A-812PG to 12-bitowe wielofunkcyjne tablice wejść/wyjść analogowych i cyfrowych dla komputerów kompatybilnych z PC/AT. A-812PG oferuje 16 jednokanałowych wejść oraz dwa kanały AO o rozdzielczości 12-bitów. Dodatkowo, A-812PG posiada 16 wejść cyfrowych (DI), 16 wyjść cyfrowych (DO) oraz jeden kanał licznikowo-timerowy. A-812PG zapewnia wzmocnienie na poziomach 1, 2, 4, 8, 16. Maksymalna szybkość próbkowania wynosi 62.5 k próbek/s, operacja DMA jest wybierana za pomocą zworki na poziomach 1 lub 3. Przerwania są wybierane za pomocą zworki między 3 a 15.

ICP DAS zakończyło produkcję modelu /NDA (bez funkcji D/A), ponieważ standardowy model zapewnia pełną funkcjonalność, która obejmuje wymagania wersji /NDA. Prosimy o kontakt w przypadku zainteresowania projektem OEM/ODM odnośnie wersji niestandardowej (lub modelu /NDA).

Zastosowania

Analiza sygnału
Automatyzacja przemysłowa
Automatyzacja laboratoryjna
Interfejs czujników
FFT i analiza częstotliwości
Analiza przejściowa
Testy produkcyjne
Kontrola procesów

Parametry techniczne:

Product Range:	ISA Multi-function
HARDWARE
Hardware: Connector:	20-pin box header x 5
Wejście analogowe
Wejście analogowe: Kanały:	16 single-ended
Wejście analogowe: Zakres:	± 10 V, ± 5 V, ± 2.5 V, ± 1.25 V, ± 0.625 V, ± 0.3125 V
Wejście analogowe: Rozdzielczość:	12-bit
Wejście analogowe: Dokładność:	0.01% of FSR ±1 LSB @ 25 °C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:	62.5 kS/s. Max.
Wejście analogowe: Ochrona przed przepięciem:	Ciągły ±35 Vp-p
Analog Input: Zero Drift:	25 ppm/°C of FSR
Wejście analogowe: Tryb wyzwalania:	Software, Pacer, External
Wejście analogowe: Transfer danych:	Polling, Interrupt(DMA)
Wyjście analogowe
Wyjście analogowe: Kanały:	2
Wyjście analogowe: Zakres:	0 ~ 10 V, 0 ~ 5 V, 0 ~ Ext Ref
Wyjście analogowe: Rozdzielczość:	12-bit
Wyjście analogowe: Dokładność:	±6 LSB
Analog Output: Response Time:	1 MHz (Typical)
Analog Output: Voltage Output Capability:	±5 mA
Analog Output: Slew Rate:	0.6 us to 0.01% for full scale step
Wyjście analogowe: Tryb pracy:	Static Update
Wejście cyfrowe
Wejście cyfrowe: Kanały:	16
Wejście cyfrowe: Typ:	5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:	2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:	0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:	1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:	Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	5 V/TTL
Wyjście cyfrowe: Tryb pracy:	Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:	Logic 0: 0.4 V Max. , Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:	Sink: 8 mA , Source: 0.4 mA
Wyjście cyfrowe: Szybkość reakcji:	1.0 MHz (Typical)
Magistrala PC
Magistrala PC: Typ:	ISA
PC Bus: Data Bus:	8-bit
Power
Power: Consumption:	960 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):	124 X 463 X 22 (W x L x D)
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Storage Temperature:	-20 ~ +70°C
Environment: Humidity:	5 ~ 85% RH, Non-condensing
Status:	Available
