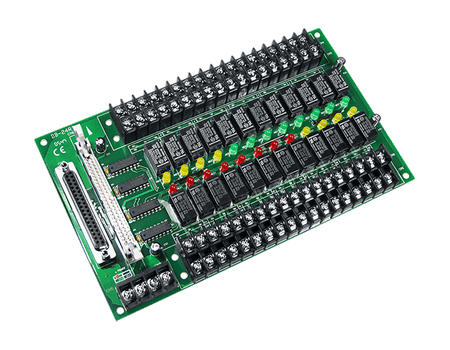

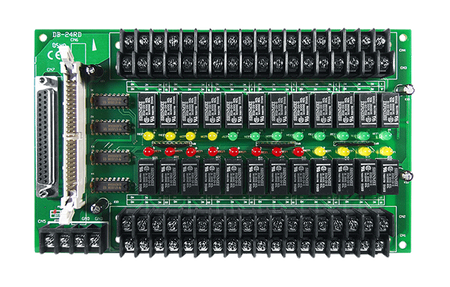

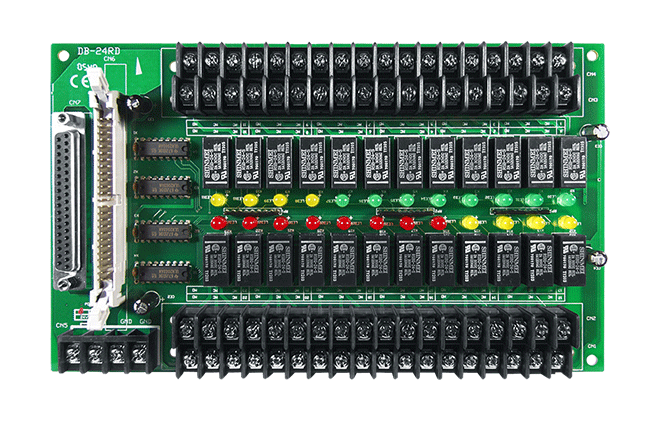

DB-24RD/24

  • 24-kanałowa płyta przekaźnikowa (24V) (RoHS)
  • Zawiera: CA-3710 (DB37 męski do męskiego, 45º, 1M)
  • DB-24RD/24
  • DB-24RD/24

Wprowadzenie

DB-24R składa się z 24 przekaźników mechanicznych typu C, umożliwiających efektywne przełączanie obciążeń przez programowane sterowanie. Styk każdego przekaźnika może obsługiwać obciążenie 0,5 A / 110 V lub 1A / 24VDC. Przekaźnik jest załączany przez podanie sygnału 5V na odpowiedni kanał przekaźnika na złączu kompatybilnym z Opto-22 (50-pinowym) lub złączu D-Sub 37. Dwadzieścia cztery diody LED, po jednej dla każdego przekaźnika, świecą, gdy odpowiedni przekaźnik jest aktywowany. Aby uniknąć przeciążenia zasilacza komputera, ta płyta wymaga zewnętrznego źródła zasilania +12VDC lub +24VDC.

Główne cechy

  • 24 przekaźniki typu C (SPDT)
  • Złącze kompatybilne z OPTO-22
  • Bezpośrednie połączenie z płytami DIO-24, DIO-48, DIO-144 kompatybilnymi z OPTO-22
  • Wbudowane układy sterujące przekaźnikami
  • Diody LED wskazujące status przekaźników
  • Śrubowe złącza do łatwego podłączania w terenie

Zastosowania

  • Sterowanie włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesem
pixel
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
24 x FORM C
Wyjście przekaźnikowe: Typ:
24V Signal Relay
Relay Output: Contact Rating:
120 VAC/0.5A , 24 VDC/1A
Relay Output: Operate Time:
6ms
Relay Output: Release Time:
3ms
Relay Output: Electrical Endurance:
2 x 10^5
Relay Output: Mechanical Endurance:
2 x 10^7
Power
Power: Input Range:
24 VDC
Power: Consumption:
200 mA @ 24 V
Mechaniczny
Mechanical: Dimensions (mm):
220 mm x 132 mm
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% to 90 % noncondensing
Status:
Available

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
