Wprowadzenie

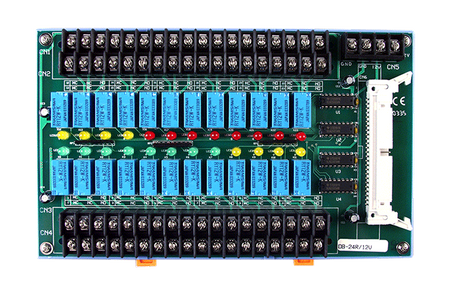

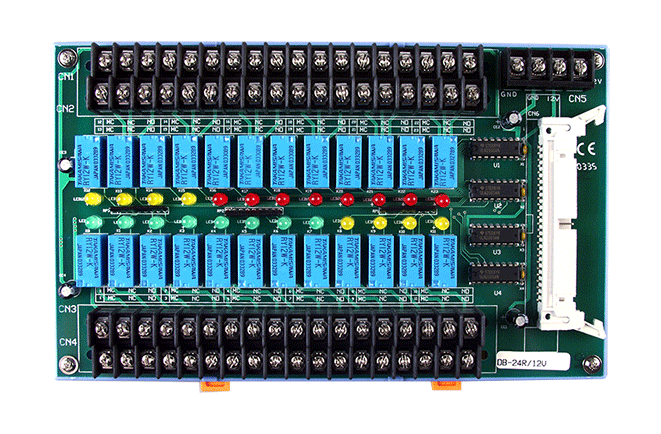

DB-24R składa się z 24 przekaźników typu C, elektromechanicznych, umożliwiających efektywne przełączanie obciążenia za pomocą programowanej kontroli. Styki każdego przekaźnika mogą sterować obciążeniem 0,5 A / 110 V lub 1 A / 24 VDC. Przekaźnik jest zasilany sygnałem 5V, podawanym na odpowiedni kanał przekaźnika na 50-pinowym złączu kompatybilnym z Opto-22 lub złączu D-Sub 37. Dwadzieścia cztery diody LED, po jednej dla każdego przekaźnika, zapalają się, gdy odpowiedni przekaźnik jest aktywowany. Aby uniknąć przeciążenia zasilacza komputera, ta płyta wymaga zewnętrznego zasilania +12VDC lub +24VDC.
Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
Główne cechy
- 24 przekaźniki typu C (SPDT)
- Złącze kompatybilne z OPTO-22
- Bezpośrednie połączenie z tablicami DIO-24, DIO-48, DIO-144 kompatybilnymi z OPTO-22
- Obwody sterownika przekaźników na płycie
- Diody LED wskazujące status przekaźników
- Zaciski śrubowe dla łatwego okablowania w terenie
Parametry techniczne:
Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
Wyjście przekaźnikowe: Kanały: | 24 x FORM C |
Wyjście przekaźnikowe: Typ: | 12V Signal Relay |
Relay Output: Contact Rating: | 120 VAC/0.5A , 24 VDC/1A |
Relay Output: Operate Time: | 6ms |
Relay Output: Release Time: | 3ms |
Relay Output: Electrical Endurance: | 2 x 10^5 |
Relay Output: Mechanical Endurance: | 2 x 10^7 |
Power | |
Power: Input Range: | 12 VDC |
Power: Consumption: | 300 mA @ 12 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 220 mm x 132 mm |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | 0 ~ 60°C |
Environment: Storage Temperature: | -20 ~ 70°C |
Environment: Humidity: | 5% to 90 % noncondensing |
Status: | Available |
