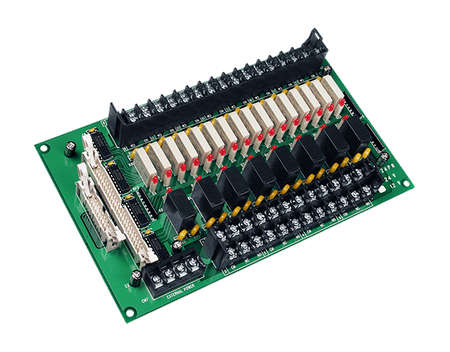

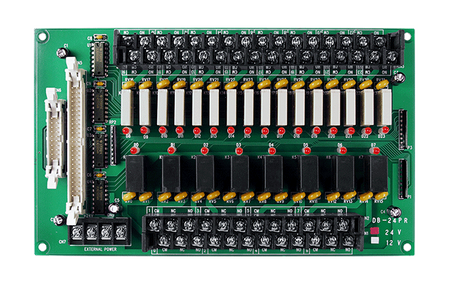

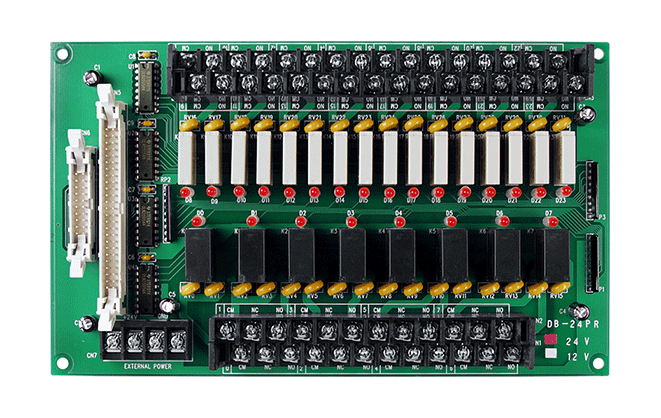

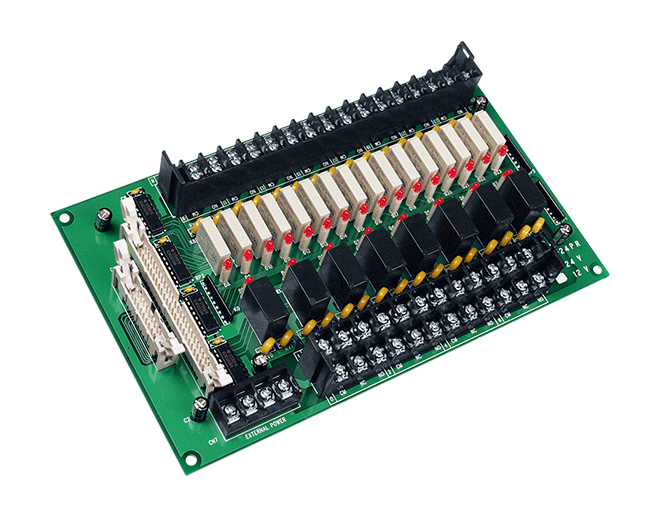

DB-24PR/24

  • 24-kanalowa płyta przekaźnikowa (24V)
  • Zawiera:
  • CA-5015 (płaski przewód, 50-pinowy, 1,5 m)
  • DB-24PR/24
  • DB-24PR/24

Wprowadzenie

DB-24PR/DB-24PRD to 24-kanałowa tablica przekaźników mocy, która składa się z 8 przekaźników typu Form C oraz 16 przekaźników typu Form A, umożliwiających efektywne przełączanie obciążeń. Maksymalne parametry styków każdego przekaźnika wynoszą 5 A przy 250 VAC lub 5 A przy 30 VDC. Przekaźniki te mogą być załączane poprzez podanie sygnału 5 V z karty I/O w komputerze na odpowiednie kanały przekaźników. Tablica DB-24PR/DB-24PRD zawiera pojedyncze złącze 50-pinowe zgodne z OPTO-22, oraz pojedyncze złącze D-sub 37-pinowe lub pojedyncze złącze płaskie 20-pinowe. 24 diody LED na płycie wskazują stan wyjść przekaźników, świecąc w momencie ich załączenia. Aby uniknąć przeciążenia zasilania komputera, ta tablica wymaga zewnętrznego zasilania +12 VDC lub +24 VDC.

Główne cechy

  • 8 przekaźników typu Form C (SPDT) oraz 16 przekaźników typu Form A
  • DB-24PR: Akceptuje złącze 50-pinowe do sterowania 8 przekaźnikami typu Form C i 16 przekaźnikami typu Form A lub złącze 20-pinowe do sterowania 8 przekaźnikami typu Form C i 8 przekaźnikami typu Form A
  • DB-24PRD: Akceptuje złącze 37-pinowe oraz 50-pinowe do sterowania 8 przekaźnikami typu Form C i 16 przekaźnikami typu Form A
  • Wskaźniki LED do sygnalizacji stanu przekaźników
  • Varystor chroniący każdy kanał przed przepięciami o wysokim napięciu
  • Listwy zaciskowe do łatwego połączenia przewodów w terenie

Zastosowania

  • Sterowanie włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesami
pixel
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
8 X FORM C; 16 x FORM A
Wyjście przekaźnikowe: Typ:
24V Power Relay
Relay Output: Contact Rating:
250VAC/5A, 30VDC/5A
Relay Output: Operate Time:
10 ms
Relay Output: Release Time:
5 ms
Relay Output: Mechanical Endurance:
FORM A : 20 millions operations FORM C: 10 millions operations
Power
Power: Input Range:
24 VDC
Power: Consumption:
500 mA @ 24 V
Mechaniczny
Mechanical: Dimensions (mm):
220 mm x 132 mm
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% to 90 % noncondensing
Status:
Available
