Wprowadzenie

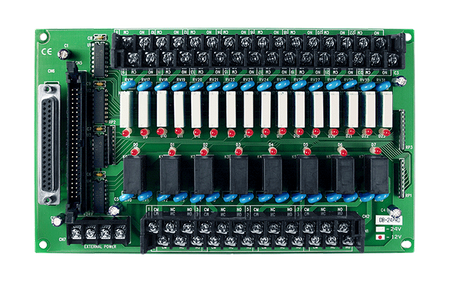

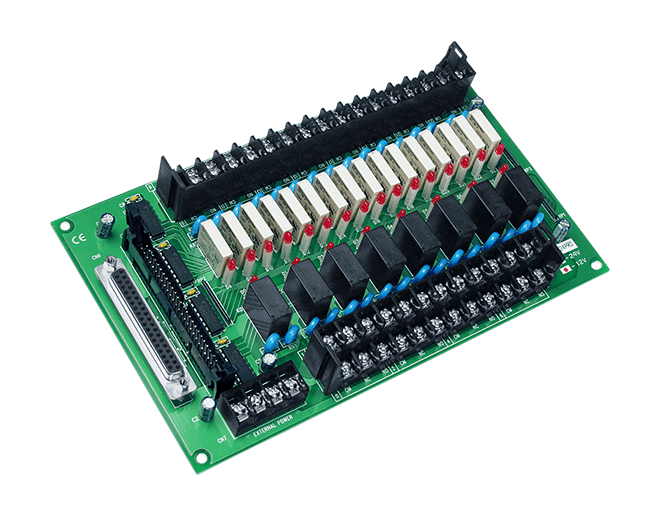

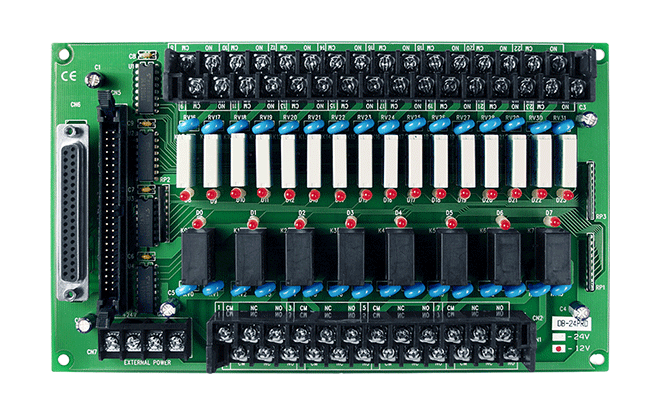

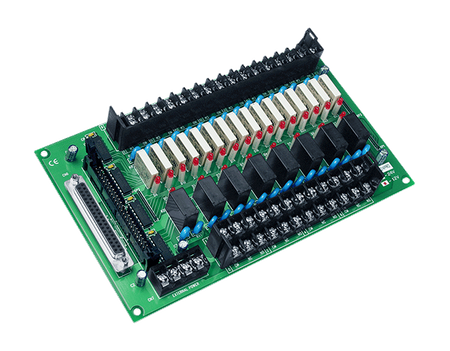

DB-24PR/DB-24PRD to 24-kanałowy moduł wyjściowy przekaźników mocy, który składa się z 8 przekaźników typu Form C i 16 przekaźników typu Form A, zapewniając efektywne przełączanie obciążenia. Obciążalność styków każdego przekaźnika wynosi 5 A przy 250 VAC lub 5 A przy 30 VDC. Te przekaźniki mogą być włączane przez podanie sygnału 5 V z karty I/O w komputerze na odpowiednie kanały przekaźników. Płytka DB-24PR/DB-24PRD zawiera jedno 50-pinowe złącze kompatybilne z OPTO-22 oraz jedno 37-pinowe złącze D-sub lub jedno 20-pinowe złącze płaskie. 24 diody LED na pokładzie wskazują stan wyjść przekaźników, zapalając się, gdy odpowiadający im przekaźnik jest aktywowany. Aby uniknąć przeciążenia zasilacza komputera, ta płytka wymaga zewnętrznego zasilania +12 VDC lub +24 VDC.
Główne cechy
- 8 przekaźników typu Form C (SPDT) i 16 przekaźników typu Form A
- DB-24PR: Akceptuje 50-pinowe złącze do sterowania 8 przekaźników typu Form C i 16 przekaźników typu Form A lub akceptuje 20-pinowe złącze do sterowania 8 przekaźników typu Form C i 8 przekaźników typu Form A
- DB-24PRD: Akceptuje 37-pinowe i 50-pinowe złącze do sterowania 8 przekaźników typu Form C i 16 przekaźników typu Form A
- LED wskazujące stan przekaźników
- Zawiera warystor chroniący każdy kanał przed wysokimi szczytami napięcia
- Zaciski śrubowe ułatwiające podłączenie w terenie
Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 X FORM C; 16 x FORM A |
| Wyjście przekaźnikowe: Typ: | 12V Power Relay |
| Relay Output: Contact Rating: | 250VAC/5A, 30VDC/5A |
| Relay Output: Operate Time: | 10 ms |
| Relay Output: Release Time: | 5 ms |
| Relay Output: Mechanical Endurance: | FORM A : 20 millions operations FORM C: 10 millions operations |
Power | |
| Power: Input Range: | 12 VDC |
| Power: Consumption: | 250 mA @ 12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 mm x 132 mm |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
