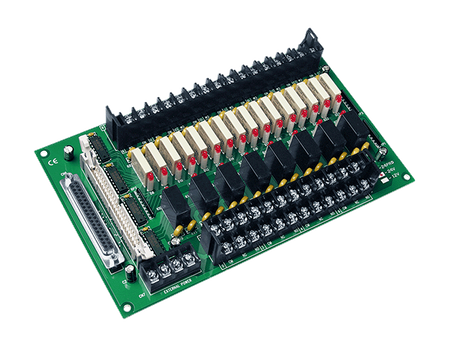

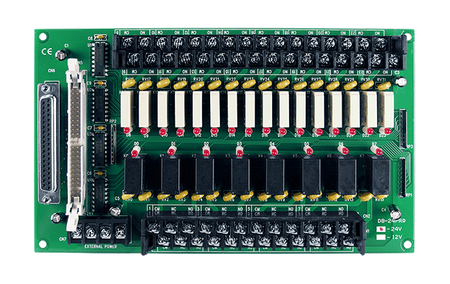

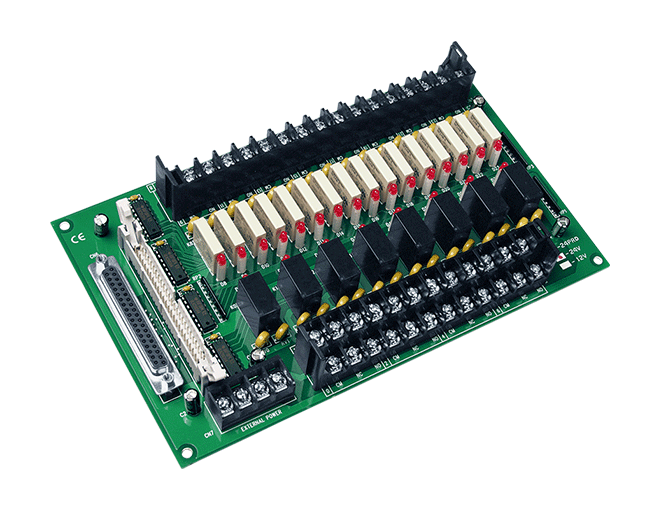

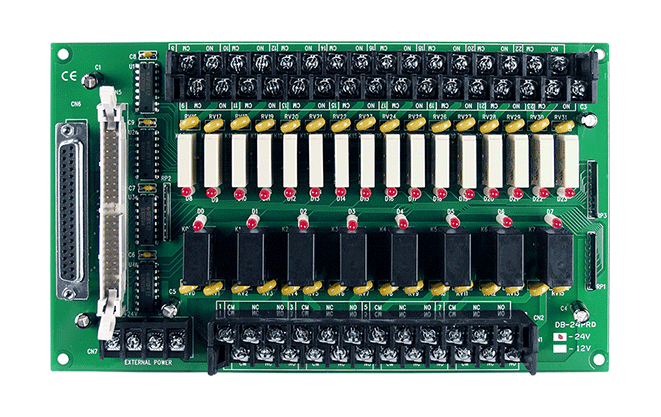

DB-24PRD/24

  • 24-kanałowa Płyta Przekaźnikowa (24V) (RoHS)
  • W zestawie: CA-3710 (DB37 męski do męskiego, 45º, 1M)
  • DB-24PRD/24
  • DB-24PRD/24

Features

  • 8 przekaźników typu Form C (SPDT) i 16 przekaźników typu Form A
  • DB-24PR: Akceptuje złącze 50-pinowe do sterowania 8 przekaźnikami typu Form C i 16 przekaźnikami typu Form A lub złącze 20-pinowe do sterowania 8 przekaźnikami typu Form C i 8 przekaźnikami typu Form A
  • DB-24PRD: Akceptuje 37-pinowe i 50-pinowe złącze do sterowania 8 przekaźnikami typu Form C i 16 przekaźnikami typu Form A
  • Status przekaźników wskazywany diodami LED
  • Zawiera warystor do ochrony każdego kanału przed przepięciami wysokiego napięcia
  • Terminale śrubowe do łatwego okablowania w terenie

Wprowadzenie

DB-24PR/DB-24PRD to 24-kanałowa płyta wyjściowa zasilania przekaźników, składająca się z 8 przekaźników typu Form C oraz 16 przekaźników typu Form A, idealna do efektywnego przełączania obciążenia. Obciążenie każdego przekaźnika wynosi 5 A przy 250 VAC lub 5 A przy 30 VDC. Przekaźniki te mogą być włączane poprzez podanie sygnału 5 V z karty I/O w komputerze PC na odpowiednie kanały przekaźników. Płyta DB-24PR/DB-24PRD zawiera pojedyncze złącze 50-pinowe kompatybilne z OPTO-22 oraz jedno 37-pinowe złącze D-sub lub pojedyncze 20-pinowe złącze płaskiego kabla. 24 diody LED na płycie wskazują stan wyjść przekaźników, świecąc w momencie aktywacji powiązanego przekaźnika. Aby nie przeciążać zasilania komputera PC, ta płyta wymaga zewnętrznego zasilania +12 VDC lub +24 VDC.

Zastosowania

  • Kontrola włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesami
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
8 X FORM C; 16 x FORM A
Wyjście przekaźnikowe: Typ:
24V Power Relay
Relay Output: Contact Rating:
250VAC/5A, 30VDC/5A
Relay Output: Operate Time:
10 ms
Relay Output: Release Time:
5 ms
Relay Output: Mechanical Endurance:
FORM A : 20 millions operations FORM C: 10 millions operations
Power
Power: Input Range:
24 VDC
Power: Consumption:
500 mA @ 24 V
Mechaniczny
Mechanical: Dimensions (mm):
220 mm x 132 mm
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% to 90 % noncondensing
Status:
Available
