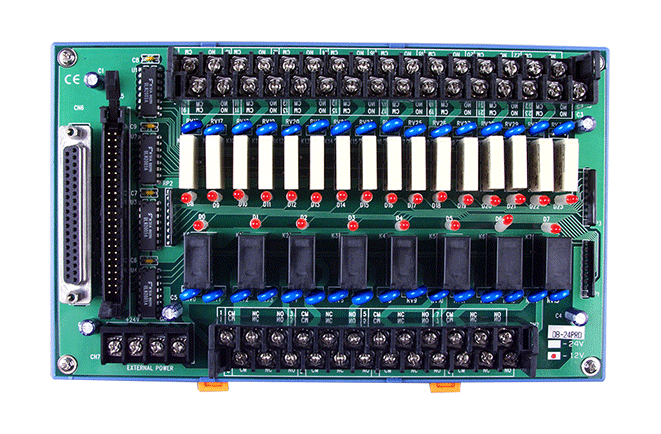

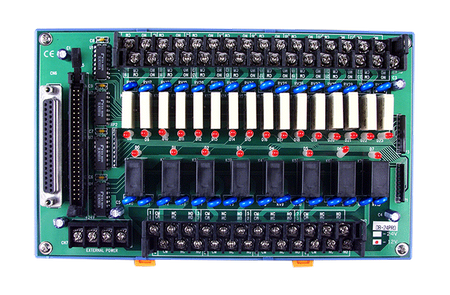

DB-24PRD/12/DIN

  • 24-kanałowa Płyta Przekaźnikowa z Montażem na Szynie DIN (12V) (RoHS)
  • Zawiera: CA-3710 (DB37 Męski do Męskiego, 45º, 1M)
  • DB-24PRD/12/DIN

Wprowadzenie

DB-24PR/DB-24PRD to 24-kanałowe płyty wyjść przekaźników mocy, które składają się z 8 przekaźników typu Form C i 16 przekaźników typu Form A, umożliwiających efektywne przełączanie obciążenia. Każdy przekaźnik ma maksymalne obciążenie 5 A przy 250 VAC lub 5 A przy 30 VDC. Przekaźniki te można włączyć, stosując sygnał 5 V z karty I/O w PC do odpowiednich kanałów przekaźnikowych. Płyty DB-24PR/DB-24PRD posiadają jedno 50-pinowe złącze kompatybilne z OPTO-22 oraz jedno 37-pinowe złącze D-sub lub jedno 20-pinowe złącze płaskiej taśmy. 24 diody LED na pokładzie wskazują stan wyjścia przekaźników, świecąc się, gdy powiązane przekaźniki są aktywowane. Aby uniknąć przeciążenia zasilacza PC, płyta wymaga zewnętrznego zasilania +12 VDC lub +24 VDC.

Zastosowania

  • Kontrola włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesami

Główne cechy

  • 8 przekaźników typu Form C (SPDT) i 16 przekaźników typu Form A
  • DB-24PR: Akceptuje 50-pinowe złącze do sterowania 8 przekaźnikami Form C i 16 przekaźnikami Form A lub 20-pinowe złącze do sterowania 8 przekaźnikami Form C i 8 przekaźnikami Form A
  • DB-24PRD: Akceptuje 37-pinowe złącze i 50-pinowe złącze do sterowania 8 przekaźnikami Form C i 16 przekaźnikami Form A
  • Diody LED wskazujące stan przekaźników
  • Zawiera warystor chroniący każdy kanał przed wysokim napięciem
  • Złącza śrubowe umożliwiające łatwe okablowanie w terenie
pixel
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
8 X FORM C; 16 x FORM A
Wyjście przekaźnikowe: Typ:
12V Power Relay
Relay Output: Contact Rating:
250VAC/5A, 30VDC/5A
Relay Output: Operate Time:
10 ms
Relay Output: Release Time:
5 ms
Relay Output: Mechanical Endurance:
FORM A : 20 millions operations FORM C: 10 millions operations
Power
Power: Input Range:
12 VDC
Power: Consumption:
250 mA @ 12 V
Mechaniczny
Mechanical: Dimensions (mm):
220 mm x 132 mm
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% to 90 % noncondensing
Status:
Available
