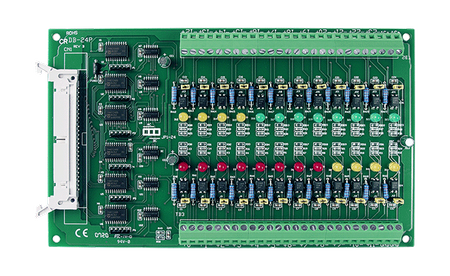

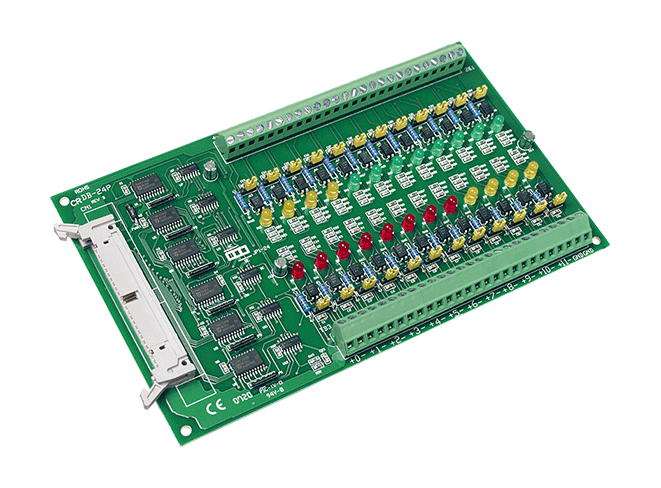

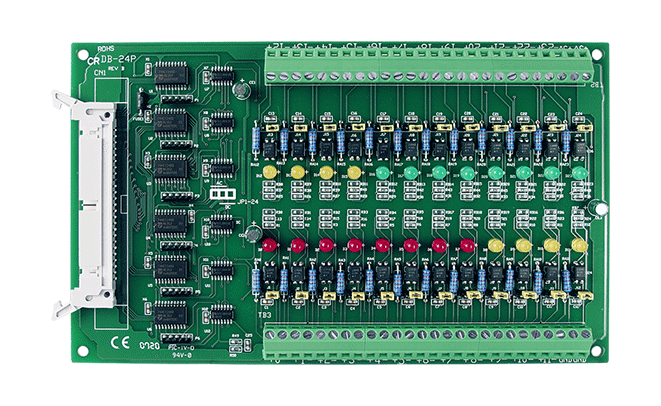

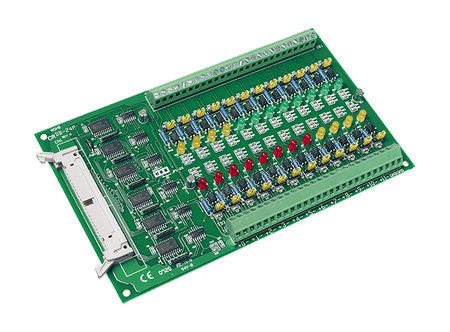

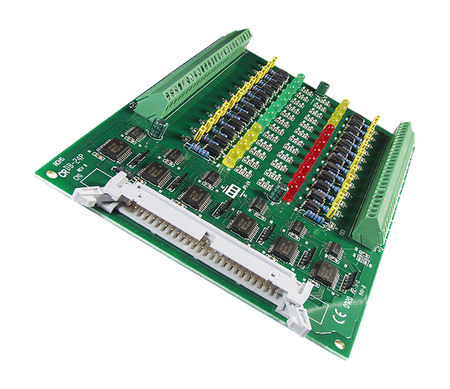

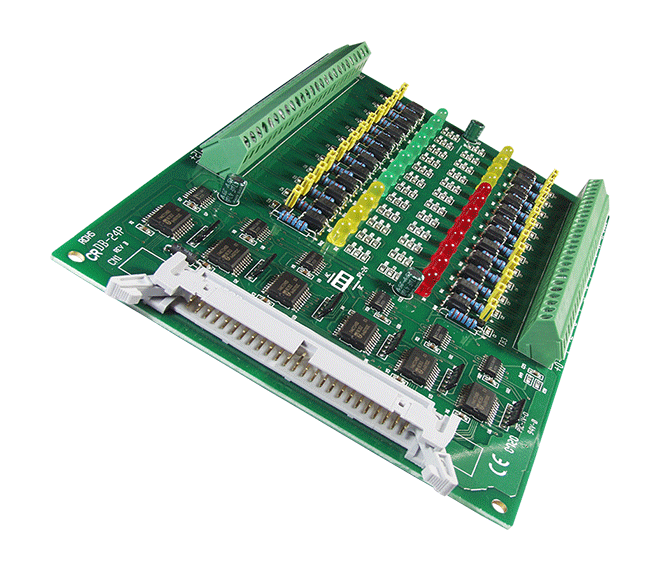

DB-24P

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Wprowadzenie

DB-24P jest 24-kanałową izolowaną cyfrową kartą wejściową dla DIO24, DIO48, DIO144, PIO-D144 oraz kompatybilną z kartami wejść cyfrowych OPTO-22. Optoizolowane wejścia DB-24P składają się z dwukierunkowego optoizolatora z rezystorem do wykrywania prądu. Możesz używać DB-24P do wykrywania sygnałów DC od poziomów TTL do 24V, a także do wykrywania szerokiej gamy sygnałów AC. DB-24P rejestruje stały logiczny wysoki poziom, jeśli częstotliwość sygnału wejściowego AC wynosi co najmniej 1 kHz, a napięcie sygnału AC wynosi co najmniej 4Vrms. W przypadku używania sygnału wejściowego AC, należy zewrzeć zworę filtra AC. Kartę można używać do izolowania komputera od dużych napięć modalnych, pętli masy i przepięć, które często występują w środowiskach przemysłowych.

Główne cechy

Izolowane optycznie kanały wejść cyfrowych
Bezpośrednie połączenie z kartami wejść cyfrowych DIO24, DIO48, DIO144 kompatybilnymi z OPTO-22 lub innymi kompatybilnymi kartami wejść cyfrowych OPTO-22
Wejście sygnału AC/DC
Wejście sygnału AC z filtrem
Bufor wejściowy z komparatorami napięcia

Zastosowania

Sterowanie włącz/wyłącz
Zarządzanie energią
Automatyzacja testów
Sterowanie procesami

Parametry techniczne:

Product Range:	DAQ Daughter Board
Wejście cyfrowe
Wejście cyfrowe: Kanały:	24
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:	2.8 V ~ 24 V(Max)
Wejście cyfrowe: OFF Poziom napięcia:	1 V (Max)
Wejście cyfrowe: Szybkość reakcji:	20us without filter / 2.2ms with filter
Digital Input: Input Impedance:	1.2K Ohm
Power
Power: Consumption:	+5 V@290 mA
Mechaniczny
Mechanical: Dimensions (mm):	213 mm x 132 mm
Środowisko
Environment: Operating Temperature:	0 ~ 60°C
Environment: Storage Temperature:	-20 ~ 70°C
Environment: Humidity:	5% to 90 % noncondensing
Status:	Available
