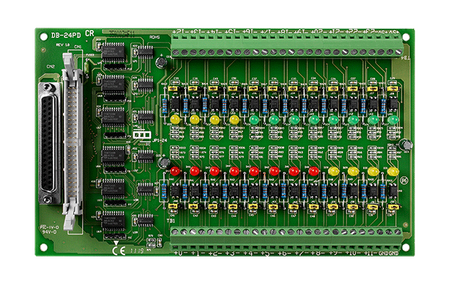

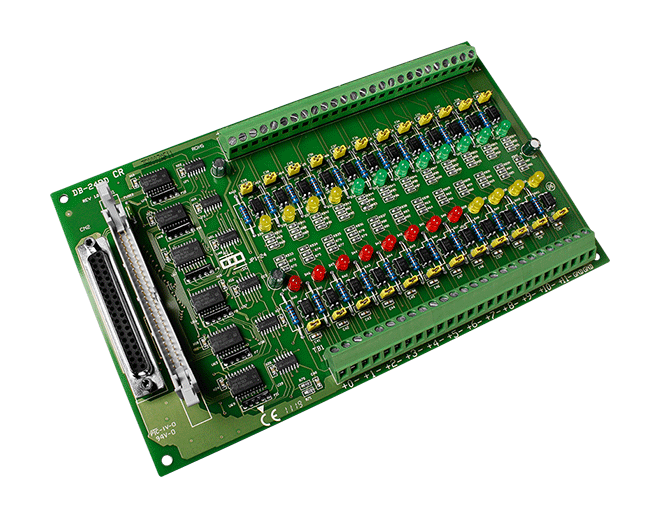

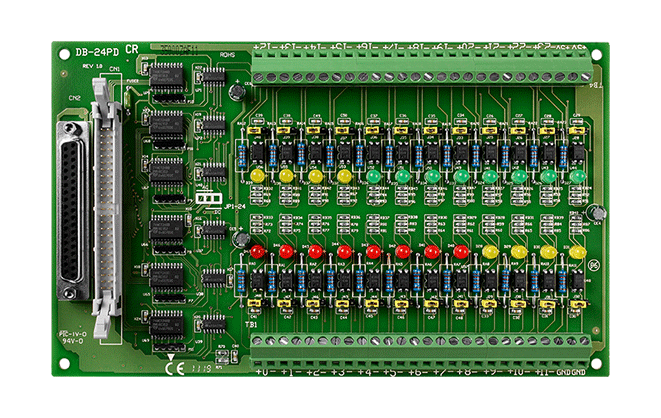

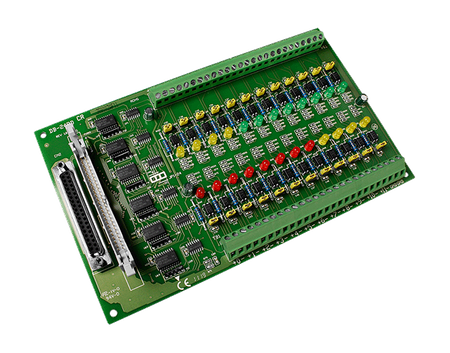

DB-24PD

  • 24-kanałowa płyta wejściowa OPTO-izolowana (RoHS)Zawiera: CA-3710 (DB37 męski do męskiego, 45º, 1M)
  • DB-24PD
  • DB-24PD

Wprowadzenie

DB-24P to 24-kanałowa izolowana karta wejść cyfrowych dla DIO24, DIO48, DIO144, PIO-D144, kompatybilna z cyfrowymi kartami wejść OPTO-22. Optoizolowane wejścia DB-24P składają się z dwukierunkowego optoizolatora z rezystorem do pomiaru prądu. Można używać DB-24P do wykrywania sygnałów DC od poziomów TTL do 24V. Można także używać DB-24P do wykrywania szerokiego zakresu sygnałów AC. DB-24P rejestruje stały stan logiczny wysoki, jeśli częstotliwość wejściowego sygnału AC wynosi co najmniej 1 kHz, a napięcie sygnału AC jest na poziomie co najmniej 4Vrms. Jeśli używasz sygnału wejściowego AC, musisz zewrzeć zworkę filtra AC. Można używać tej karty do izolacji komputera od dużych napięć wspólnych, pętli masy oraz przepięć, które często występują w środowiskach przemysłowych.

Główne cechy

  • Optoizolowane kanały wejściowe cyfrowe
  • Bezpośrednie połączenie z kartami DIO24, DIO48, DIO144 kompatybilnymi z OPTO-22 lub inną kompatybilną kartą wejściową OPTO-22.
  • Wejście sygnału AC/DC
  • Wejście sygnału AC z filtrem
  • Bufor wejściowy z komparatorami napięciowymi

Zastosowania

  • Sterowanie włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesami
pixel
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wejście cyfrowe
Wejście cyfrowe: Kanały:
24
Wejście cyfrowe: Typ:
Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:
2.8 V ~ 24 V(Max)
Wejście cyfrowe: OFF Poziom napięcia:
1 V (Max)
Wejście cyfrowe: Szybkość reakcji:
20us without filter / 2.2ms with filter
Digital Input: Input Impedance:
1.2K Ohm
Power
Power: Consumption:
+5 V@290 mA
Mechaniczny
Mechanical: Dimensions (mm):
213 mm x 132 mm
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% to 90 % noncondensing
Status:
Available
