Wprowadzenie

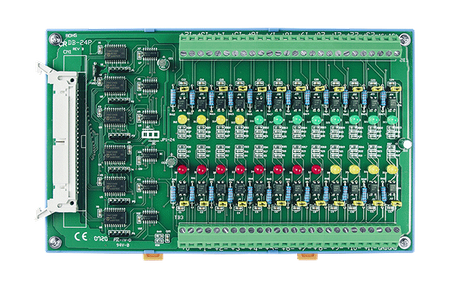

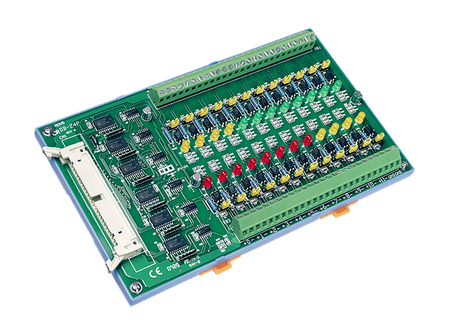

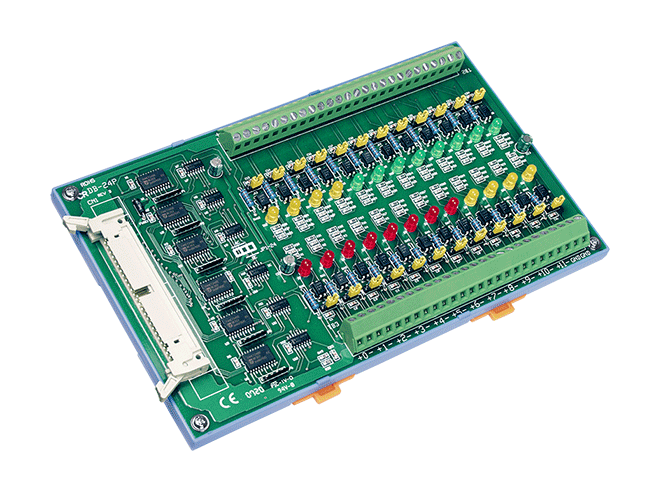

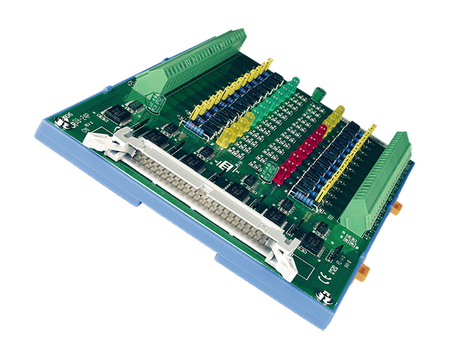

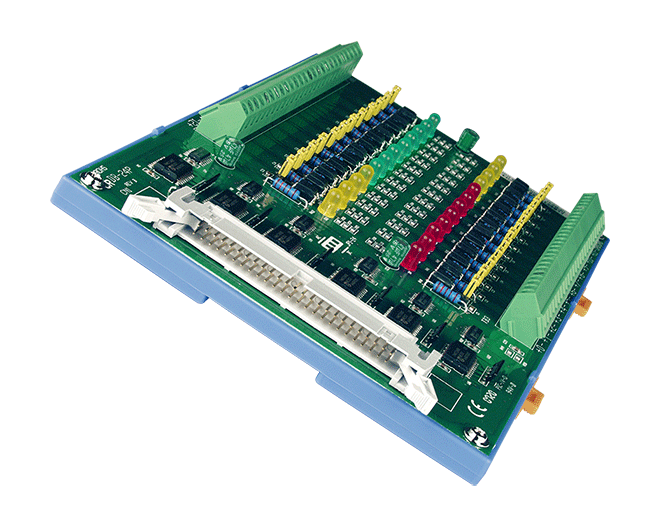

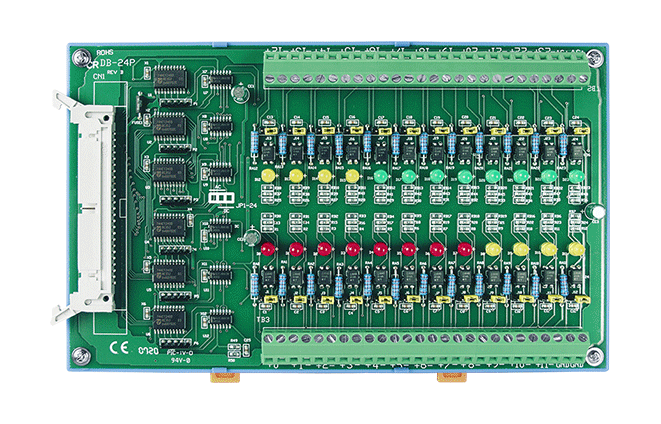

DB-24P to 24-kanałowa izolowana płyta wejść cyfrowych przeznaczona dla DIO24, DIO48, DIO144, PIO-D144, kompatybilna z płytami wejść cyfrowych OPTO-22. Optycznie izolowane wejścia DB-24P składają się z dwukierunkowego optoizolatora z rezystorem do pomiaru prądu. DB-24P może być używana do odczytu sygnałów DC od poziomów TTL do 24V oraz szerokiego zakresu sygnałów AC. DB-24P rejestruje stały logiczny wysoki poziom sygnału, jeśli częstotliwość sygnału wejściowego AC jest większa lub równa 1 kHz, a napięcie sygnału AC wynosi co najmniej 4Vrms. W przypadku używania sygnału wejściowego AC, należy zewrzeć zworkę filtra AC. Płyta może być używana do izolacji komputera od dużych napięć wspólnej masy, pętli masy oraz skoków napięcia, które często występują w środowiskach przemysłowych.Główne cechy
- Optycznie izolowane kanały wejść cyfrowych
- Bezpośrednie połączenie z kartą wejść cyfrowych DIO24, DIO48, DIO144 kompatybilną z OPTO-22 lub z dowolną płytą wejść cyfrowych kompatybilną z OPTO-22
- Wejście sygnału AC/DC
- Wejście sygnału AC z filtrem
- Bufor wejściowy z komparatorami napięcia
Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
Parametry techniczne:
| Product Range: | DAQ Daughter Board |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 24 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: ON Poziom napięcia: | 2.8 V ~ 24 V(Max) |
| Wejście cyfrowe: OFF Poziom napięcia: | 1 V (Max) |
| Wejście cyfrowe: Szybkość reakcji: | 20us without filter / 2.2ms with filter |
| Digital Input: Input Impedance: | 1.2K Ohm |
Power | |
| Power: Consumption: | +5 V@290 mA |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 213 mm x 132 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
