Features
- 24 przekaźniki półprzewodnikowe typu Form A
- Jeden złącze kompatybilne z OPTO-22, jedno złącze D-sub 37-pinowe i jedno złącze 20-pinowe
- Bezpośrednie połączenie z tablicą kompatybilną z OPTO-22
- Dioda LED wskazująca status przekaźnika
- Zaciski śrubowe dla łatwego okablowania
Wprowadzenie

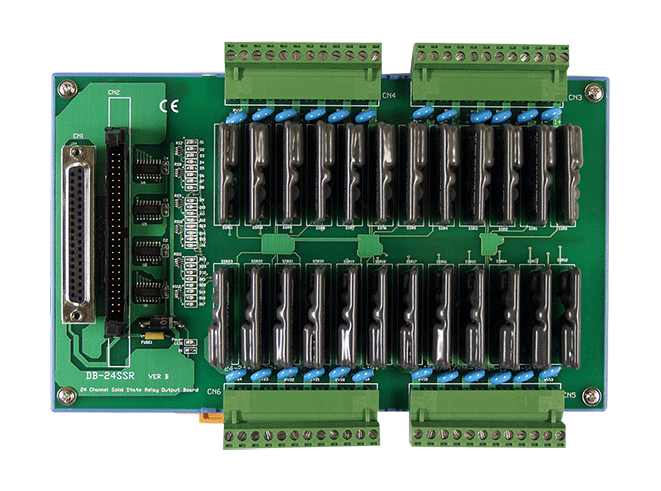

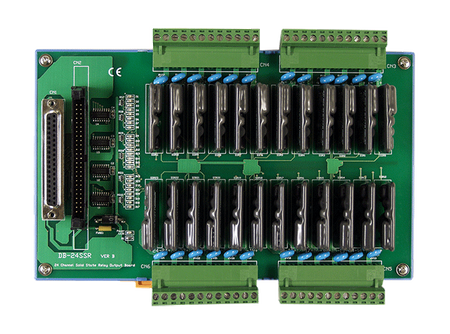

DB-24SSR/DB-24SSRDC zawiera 24 normalnie otwarte przekaźniki półprzewodnikowe typu A. Płyta ta łączy się z sygnałami logicznymi pola, eliminując problemy z pętlami masy oraz izolując komputer hosta od niebezpiecznych napięć. Użytkownik może użyć DB-24SSR/DB-24SSRDC do przełączania obciążenia wysokiego napięcia, do 240 VAC/50 VDC i do 4 A. Przekaźnik jest aktywowany przez podanie sygnału 5V na odpowiedni kanał przekaźnika na 50-pinowym złączu lub 37-pinowym złączu D-sub. Dwadzieścia cztery diody LED, po jednej na każdy przekaźnik, zapalają się, gdy powiązany przekaźnik jest aktywowany. Ze względu na obecność złącza D-sub 37-pinowego na płycie, użytkownik może użyć go do interfejsu z dowolną płytą wyjściową TTL. Innymi słowy, użytkownik może używać go jako uniwersalnej płyty wyjściowej przekaźników półprzewodnikowych.
Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Kontrola procesu
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 24 X FORM A |
| Wyjście przekaźnikowe: Typ: | SSR |
| Relay Output: Contact Rating: | 4 A @ 240VAC |
| Relay Output: Operate Time: | 1/2 cycle of voltage sina wave 1ms (max) |
| Relay Output: Electrical Endurance: | Long Life, No Arcing, No Bounce, No Switching Noise |
Power | |
| Power: Consumption: | 0.4 A @ +5 V (max.) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 130 mm x 220 mm x 32 mm (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% ~ 90% RH, non-condensing |
| Status: | Available |
