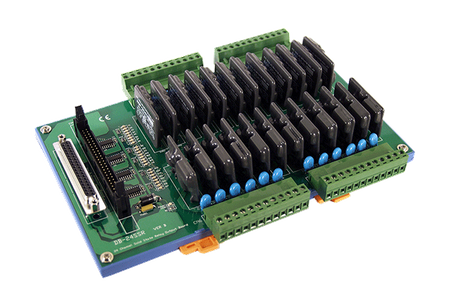

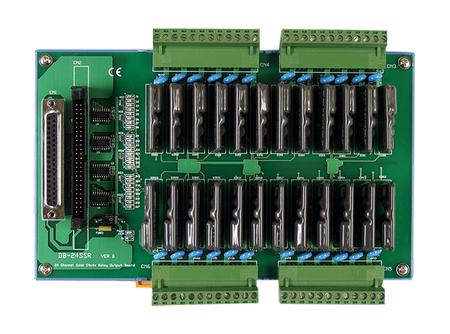

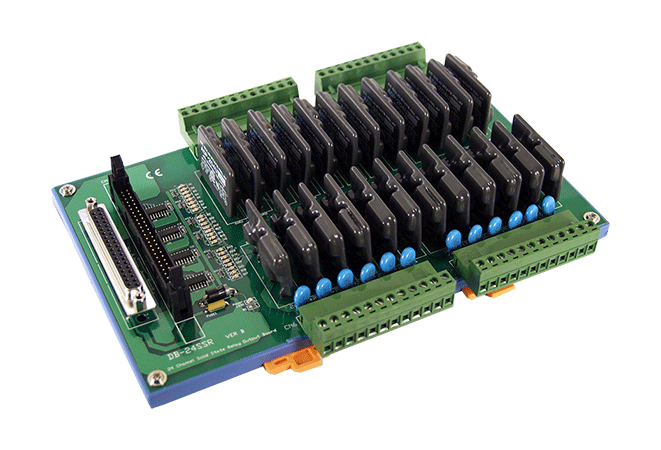

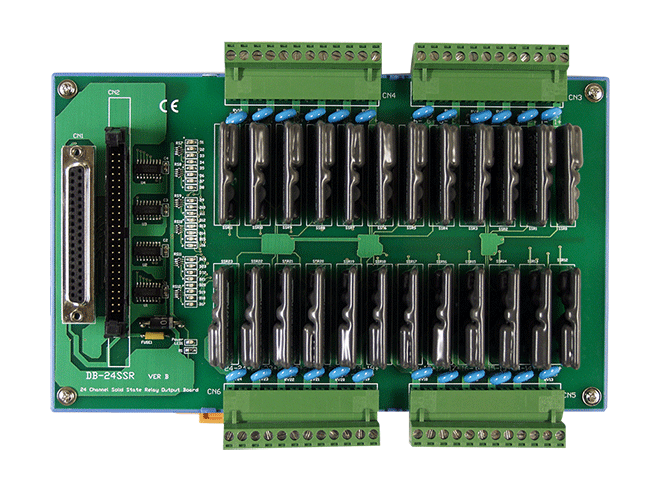

DB-24SSR/DIN

  • 24-kanałowa tablica przekaźników półprzewodnikowych typu AC z montażem na szynę DIN
  • Zawiera: CA-5015 (Płaski kabel, 50-pinowy, 1,5 m)
  • DB-24SSR/DIN
  • DB-24SSR/DIN

Główne cechy

  • 24 przekaźniki półprzewodnikowe typu A
  • Jeden kompatybilny z OPTO-22 złącze oraz jedno 37-pinowe złącze D-sub i jedno 20-pinowe złącze
  • Bezpośrednie połączenie z płytą kompatybilną z OPTO-22
  • Diody LED wskazujące status przekaźnika
  • Śrubowe terminale do łatwego podłączenia w terenie

Wprowadzenie

DB-24SSR/DB-24SSRDC zawiera 24 normalnie otwarte przekaźniki półprzewodnikowe typu A. Płyta łączy się z sygnałami logicznymi w polu, eliminując problemy z pętlą masy i izolując komputer hosta od szkodliwych napięć. Użytkownik może używać DB-24SSR/DB-24SSRDC do przełączania obciążenia wysokiego napięcia, do 240 VAC/50 VDC i do 4 A. Przekaźnik jest aktywowany przez zastosowanie sygnału 5V do odpowiedniego kanału przekaźnika na 50-pinowym złączu lub 37-pinowym złączu D-sub. Dwadzieścia cztery diody LED, po jednej dla każdego przekaźnika, świecą, gdy odpowiadający im przekaźnik jest aktywowany. Z uwagi na obecność złącza 37-pinowego D-sub na płycie, użytkownik może je wykorzystać do interfejsu z dowolną płytą wyjściową TTL. Innymi słowy, użytkownik może je wykorzystać jako ogólny wyjściowy przekaźnik półprzewodnikowy.

Zastosowania

  • Kontrola włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesami
pixel
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
24 X FORM A
Wyjście przekaźnikowe: Typ:
SSR
Relay Output: Contact Rating:
4 A @ 240VAC
Relay Output: Operate Time:
1/2 cycle of voltage sina wave 1ms (max)
Relay Output: Electrical Endurance:
Long Life, No Arcing, No Bounce, No Switching Noise
Power
Power: Consumption:
0.4 A @ +5 V (max.)
Mechaniczny
Mechanical: Dimensions (mm):
130 mm x 220 mm x 32 mm (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% ~ 90% RH, non-condensing
Status:
Available
