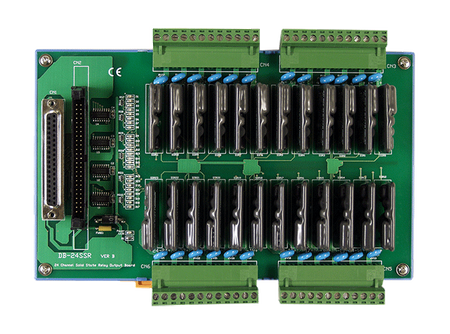

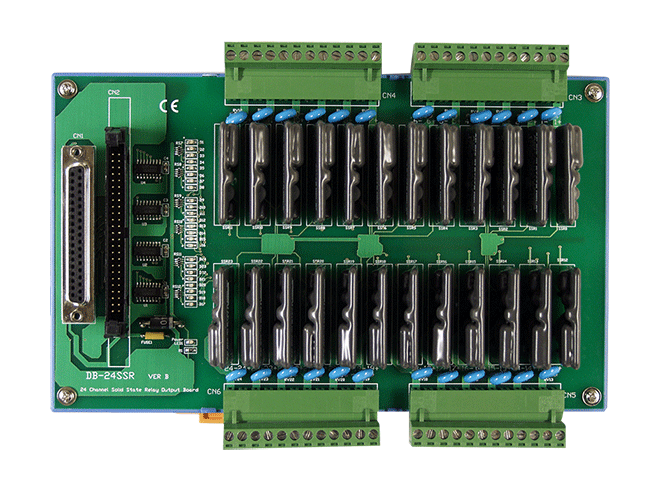

DB-24SSRDC

  • 24-kanałowa płyta przekaźników półprzewodnikowych DC
  • Zawiera: CA-5015 (płaski kabel, 50-pin, 1,5 m)
  • DB-24SSRDC

Wprowadzenie

DB-24SSR/DB-24SSRDC zawiera 24 przekaźniki półprzewodnikowe normalnie otwarte, typu A. Płyta interfejsu logiki polowej eliminuje problemy związane z pętlami masy i izoluje komputer hosta od szkodliwych napięć. Użytkownik może używać DB-24SSR/DB-24SSRDC do przełączania obciążeń wysokiego napięcia, do 240 VAC/50 VDC i do 4 A. Przekaźnik jest aktywowany przez zastosowanie sygnału napięcia 5 V do odpowiedniego kanału przekaźnika na złączu 50-pinowym lub 37-pinowym D-sub. Dwadzieścia cztery diody LED sygnalizacyjne, po jednej dla każdego przekaźnika, świecą, gdy odpowiadający im przekaźnik jest aktywowany. Dzięki złączu D-sub 37-pin na płycie, użytkownik może z niego korzystać do interfacingu z dowolną kartą wyjściową TTL. Innymi słowy, może być używany jako ogólna karta wyjściowa przekaźników półprzewodnikowych.

Zastosowania

  • Sterowanie włącz/wyłącz
  • Zarządzanie energią
  • Automatyzacja testów
  • Sterowanie procesami

Główne cechy

  • 24 przekaźniki półprzewodnikowe FORM A
  • Jeden kompatybilny złącze OPTO-22, jedno złącze 37-pin D-sub i jedno złącze 20-pin
  • Bezpośrednie połączenie z płytą kompatybilną z OPTO-22
  • Diody LED wskazujące status przekaźnika
  • Zaciski śrubowe ułatwiające okablowanie polowe
pixel
Parametry techniczne:
Product Range:
DAQ Daughter Board
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:
24 X FORM A
Wyjście przekaźnikowe: Typ:
SSR
Relay Output: Contact Rating:
4 A @ 3~50VDC
Relay Output: Operate Time:
1/2 cycle of voltage sina wave 1ms (max)
Relay Output: Electrical Endurance:
Long Life, No Arcing, No Bounce, No Switching Noise
Power
Power: Consumption:
0.4 A @ +5 V (max.)
Mechaniczny
Mechanical: Dimensions (mm):
130 mm x 220 mm x 32 mm (W x L x H)
Środowisko
Environment: Operating Temperature:
0 ~ 60°C
Environment: Storage Temperature:
-20 ~ 70°C
Environment: Humidity:
5% ~ 90% RH, non-condensing
Status:
Available
