Główne cechy
- Integracja dowolnego urządzenia szeregowego RS-232/422/485 w sieci Ethernet
- Transmisja danych przez wirtualny port COM lub surowe połączenie TCP
- Sterownik VxComm dla 32-bitowych i 64-bitowych systemów Windows 7 SP1/10/2012/2016
- Wbudowany wysokowydajny MiniOS7 od ICP DAS
- Watchdog Timer odpowiedni do stosowania w trudnych warunkach środowiskowych
- Kieszonkowe rozmiary z wieloma portami szeregowymi
- Ochrona przed odwrotną polaryzacją zasilania
Wprowadzenie
Seria I-7188EN to rodzina programowalnych serwerów urządzeń, znanych również jako "brama Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm pozwala użytkownikom łatwo zamienić wbudowane porty COM serii I-7188EN na standardowe porty COM w komputerze. Dzięki niezależności od protokołu, małemu systemowi operacyjnemu oraz wysokiej elastyczności, seria I-7188EN może sprostać wymaganiom każdej aplikacji umożliwiającej połączenie sieciowe.
Seria I-7188EN zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany wysokowydajny MiniOS7 uruchamia I-7188EN w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi.

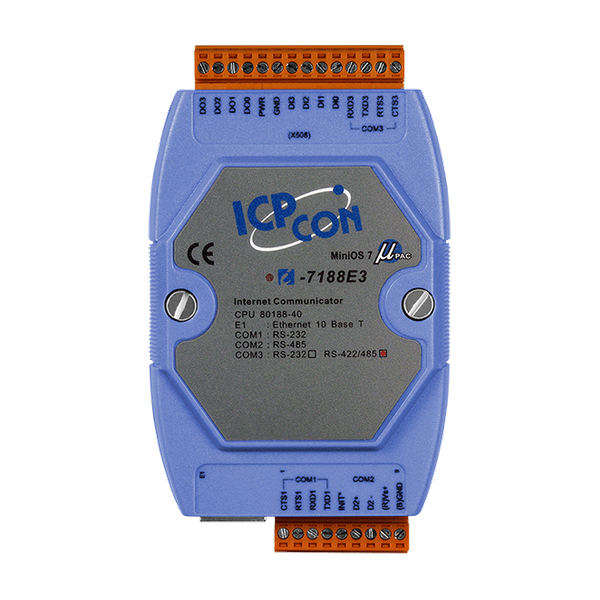

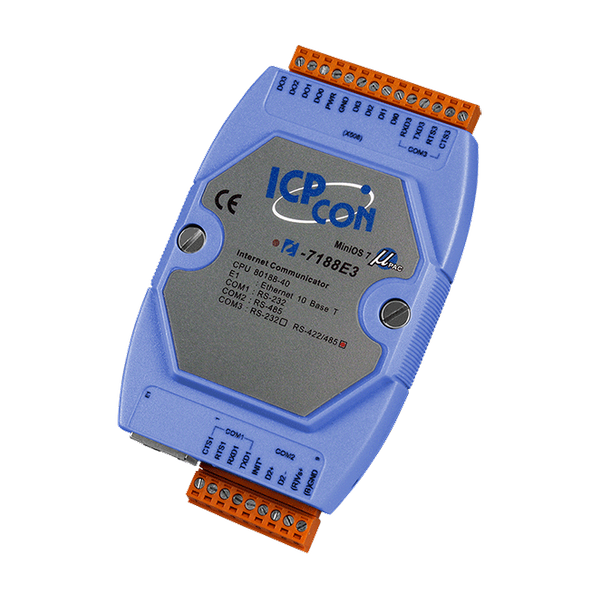

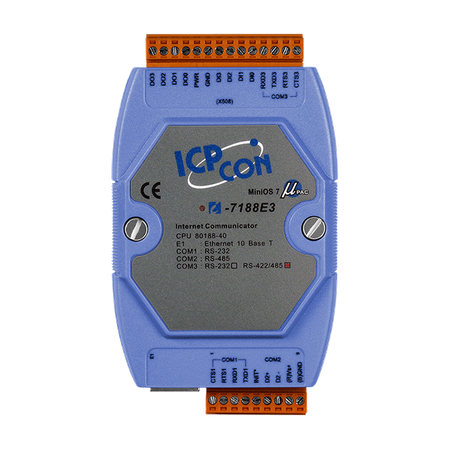

Model I-7188E3(D) wyposażony jest w 1 port RS-232, 1 port RS-422 i 1 port RS-485. Zdejmowany blok zaciskowy na płycie głównej zaprojektowano z myślą o łatwym i solidnym okablowaniu w sytuacjach przemysłowych.
Seria I-7188EN zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany wysokowydajny MiniOS7 uruchamia I-7188EN w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi.
Model I-7188E3(D) wyposażony jest w 1 port RS-232, 1 port RS-422 i 1 port RS-485. Zdejmowany blok zaciskowy na płycie głównej zaprojektowano z myślą o łatwym i solidnym okablowaniu w sytuacjach przemysłowych.
Zastosowania
Automatyka przemysłowa Automatyka budynkowa Automatyka domowa
Parametry techniczne:
Product Range: | Converter |
Moduł CPU | |
CPU Module: CPU: | 80188, 40MHz or compatible |
CPU Module: EEPROM: | 2K Bytes |
CPU Module: Flash: | 512K bytes |
CPU Module: SRAM: | 384K bytes |
CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
LED Indicators: Status: | Yes |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 4 |
Wejście cyfrowe: Typ: | Wet Contact, ,
Styk suchy |
Wejście cyfrowe: Sink/Source (NPN/PNP): | Wet:Sink ,
Dry: Source |
Wejście cyfrowe: ON Poziom napięcia: | Wet: +3.5 VDC ~ +30 VDC ,
Dry: Close to GND |
Wejście cyfrowe: OFF Poziom napięcia: | Wet: +1 VDC Max. ,
Dry: Open |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 4 |
Wyjście cyfrowe: Typ: | Kolektor otwarty |
Wyjście cyfrowe: Napięcie obciążenia: | +30 VDC max. |
Wyjście cyfrowe: Prąd obciążenia: | 100 mA |
ETHERNET | |
Ethernet: Porty: | 10BASE-T NE2000 compatible Ethernet Controller |
Porty COM | |
Porty COM: Porty: | 1 x RS-232 (TXD, RXD, RTS, CTS, GND) ,
1 x RS-422 (TXD+, TXD-, RXD+, RXD-) ,
1 x RS-485 (Data+, Data-) |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Parity: | Even, Odd, None |
COM Ports: Data Bit: | 7, 8 |
COM Ports: Stop Bit: | 1 |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Input Range: | +10 VDC ~ +30 VDC (non-regulated) |
Power: Consumption: | 2 W |
Mechaniczny | |
Mechanical: Dimensions (mm): | 123 mm x 72 mm x 33 mm |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 °C ~ +80 °C |
Environment: Humidity: | 5 to 95 %, non-condensing |
Status: | Available |
