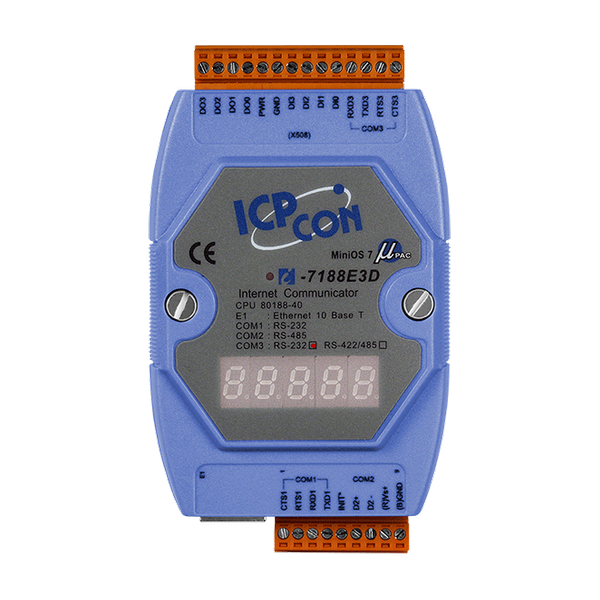

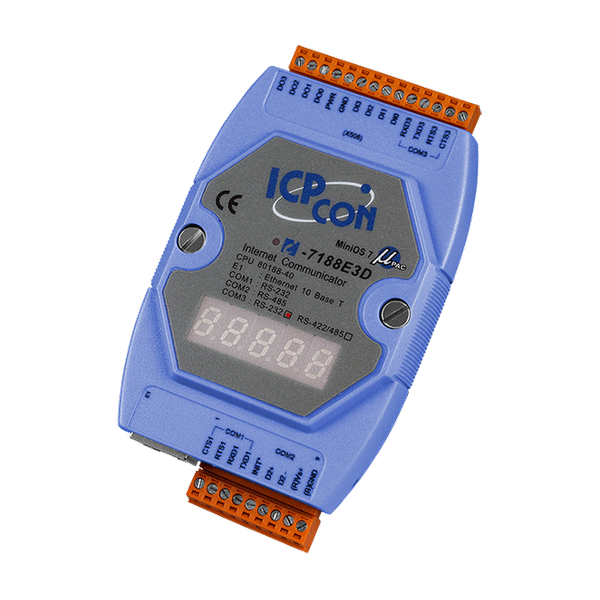

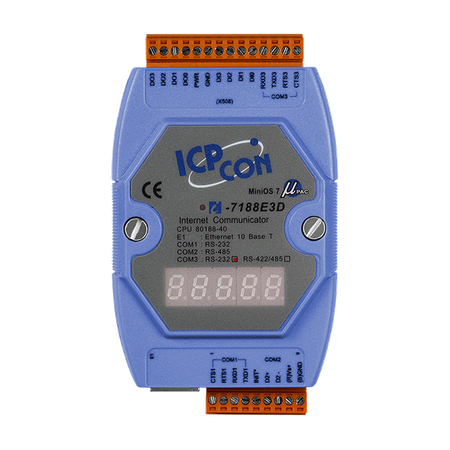

Name: I-7188E3D-232
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Włącza każde urządzenie szeregowe RS-232/485 w sieć Ethernet
Transmisja danych za pośrednictwem wirtualnego portu COM lub surowego połączenia TCP
Sterownik VxComm dla 32-bitowych i 64-bitowych Windows 7 SP1/10/2012/2016
Wbudowany wysokowydajny MiniOS7 od ICP DAS
Watchdog Timer odpowiedni do stosowania w trudnych warunkach środowiskowych
Małe rozmiary, wiele portów szeregowych
Ochrona przed odwrotną polaryzacją zasilania

Wprowadzenie

Seria I-7188EN to rodzina programowalnych serwerów urządzeń, znanych również jako "brama Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/usługa VxComm pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii I-7188EN w standardowe porty COM na komputerze. Dzięki niezależności od protokołu, małemu systemowi operacyjnemu i wysokiej elastyczności, seria I-7188EN jest w stanie sprostać wymaganiom każdego zastosowania sieciowego.

Seria I-7188EN zawiera wydajną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany wysokowydajny MiniOS7 uruchamia I-7188EN w zaledwie jedną sekundę, zapewniając najszybsze odpowiedzi.

Model I-7188E3(D)-232 jest wyposażony w 2 porty RS-232 i 1 port RS-485. Zdejmowane złącze blokowe terminali na płycie jest zaprojektowane do łatwego i solidnego okablowania w warunkach przemysłowych.

Zastosowania

Automatyka Przemysłowa Automatyka Budynkowa Automatyka Domowa

Parametry techniczne:

Product Range:	Converter
Moduł CPU
CPU Module: CPU:	80188, 40MHz or compatible
CPU Module: EEPROM:	2K Bytes
CPU Module: Flash:	512K bytes
CPU Module: SRAM:	384K bytes
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	Yes
Wejście cyfrowe
Wejście cyfrowe: Kanały:	4
Wejście cyfrowe: Typ:	Wet Contact, , Styk suchy
Wejście cyfrowe: Sink/Source (NPN/PNP):	Wet:Sink , Dry: Source
Wejście cyfrowe: ON Poziom napięcia:	Wet: +3.5 VDC ~ +30 VDC , Dry: Close to GND
Wejście cyfrowe: OFF Poziom napięcia:	Wet: +1 VDC Max. , Dry: Open
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	4
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:	+30 VDC max.
Wyjście cyfrowe: Prąd obciążenia:	100 mA
ETHERNET
Ethernet: Porty:	10 BASE-T NE2000 compatible Ethernet Controller
Porty COM
Porty COM: Porty:	2 x RS-232 (TXD, RXD, RTS, CTS, GND) , 1 x RS-485 (Data+, Data-)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	Even, Odd, None
COM Ports: Data Bit:	7, 8
COM Ports: Stop Bit:	1
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 VDC ~ +30 VDC (non-regulated)
Power: Consumption:	3 W
Mechaniczny
Mechanical: Dimensions (mm):	123 mm x 72 mm x 33 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 °C ~ +80 °C
Environment: Humidity:	5 to 95 %, non-condensing
Status:	Available
