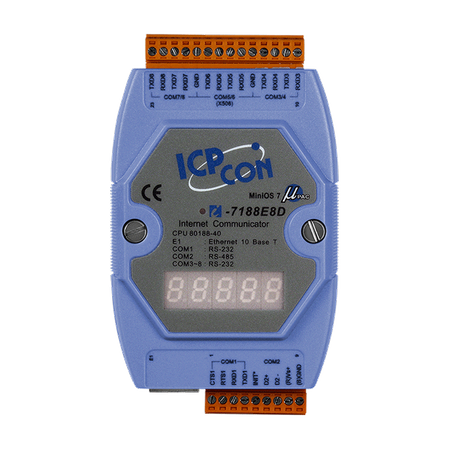

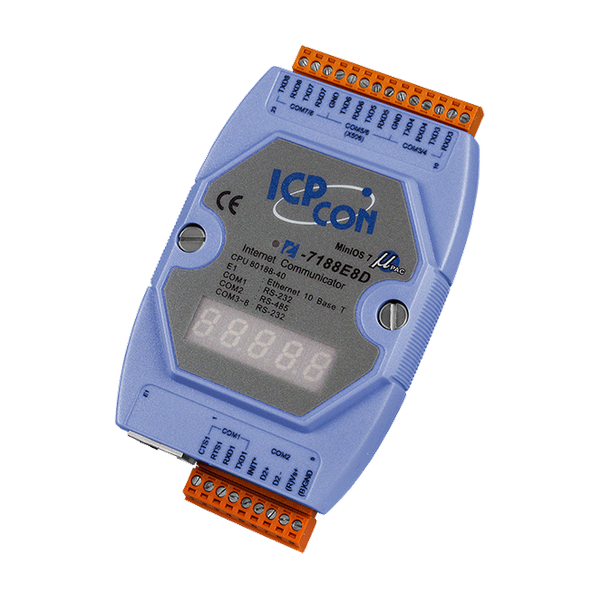

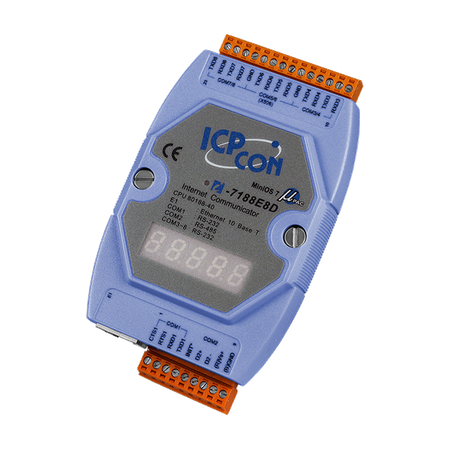

Name: I-7188E8D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Włącza każde urządzenie RS-232/485 w sieć Ethernet
Transmisja danych poprzez wirtualny COM lub surowe połączenie TCP
Sterownik VxComm dla 32-bitowych i 64-bitowych Windows 7 SP1/10/2012/2016
Wbudowany MiniOS7 o wysokiej wydajności od ICP DAS
Watchdog Timer odpowiedni do zastosowań w trudnych warunkach
Kompaktowy rozmiar z wieloma portami szeregowymi
Ochrona przed odwrotną polaryzacją zasilania

Wprowadzenie

Seria I-7188EN to rodzina programowalnych serwerów urządzeń, znanych również jako "bramki Serial-to-Ethernet", zaprojektowanych do połączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm pozwala użytkownikom łatwo zamienić wbudowane porty COM serii I-7188EN na standardowe porty COM w komputerze. Dzięki swojej niezależności od protokołu, małemu systemowi operacyjnemu i dużej elastyczności, seria I-7188EN jest w stanie sprostać wymaganiom każdej aplikacji z obsługą sieci.

Seria I-7188EN zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować solidne aplikacje Ethernetowe w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia I-7188EN w zaledwie jedną sekundę, zapewniając najszybszą odpowiedź.

Model I-7188E8(D) wyposażony jest w 7 portów RS-232 i 1 port RS-485. Zdejmowany złącz terminalowy na płycie został zaprojektowany z myślą o łatwym i solidnym okablowaniu w warunkach przemysłowych.

Zastosowania

Automatyzacja fabryk, Automatyzacja budynków, Automatyzacja domów

Parametry techniczne:

Product Range:	Converter
Moduł CPU
CPU Module: CPU:	80188, 40MHz or compatible
CPU Module: EEPROM:	2K Bytes
CPU Module: Flash:	512K bytes
CPU Module: SRAM:	384K bytes
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	Yes
ETHERNET
Ethernet: Porty:	10BASE-T NE2000 compatible Ethernet Controller
Porty COM
Porty COM: Porty:	1 x RS-232 (TXD, RXD, RTS, CTS, GND) , 1 x RS-485 (Data+, Data-) , 6 x RS-232 (TXD, RXD, GND)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	Even, Odd, None
COM Ports: Data Bit:	7, 8
COM Ports: Stop Bit:	1
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 VDC ~ +30 VDC (non-regulated)
Power: Consumption:	3W
Mechaniczny
Mechanical: Dimensions (mm):	123 mm x 72 mm x 33 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 °C ~ +80 °C
Status:	Available
