Główne cechy
- 2500Vrms ochrona foto-izolacyjna
- Zgodność ze specyfikacją CAN 2.0 część A i B
- Możliwość programowania prędkości transferu do 1 Mbps
- Wybór rezystora końcowego 120Ω dla kanału CAN poprzez zworki
- 64-bitowy unikalny numer seryjny sprzętu
- Sterownik COM obsługujący przerwania i bufor wejściowy 1KB QUEUE
- Port COM: COM1, COM2
- Wbudowany zegar RTC, NVRAM, EEPROM
- Jedno wejście cyfrowe i jedno wyjście typu otwarty kolektor
- Wbudowany kontroler ASIC z samoregulacją dla portu RS-485
- Wyświetlacz 7-segmentowy
- Wbudowany system operacyjny ICP DAS MiniOS7
- Port do pobierania programu: COM1
Wprowadzenie

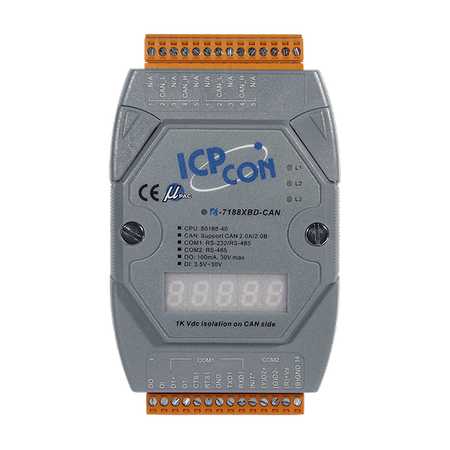

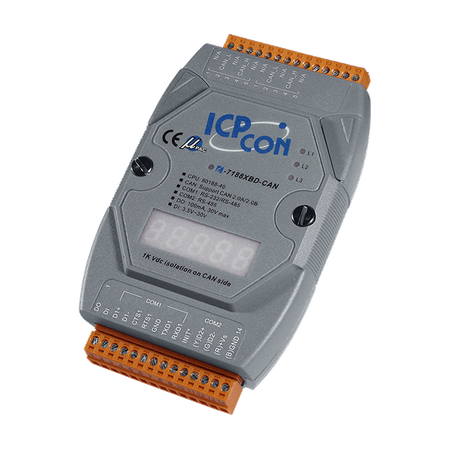

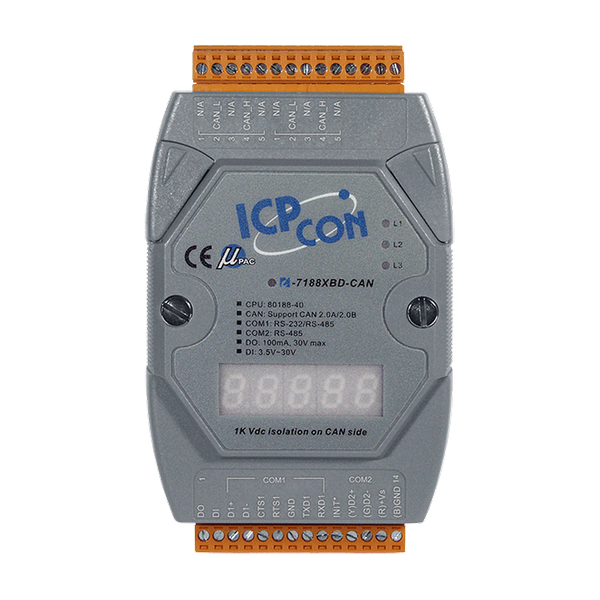

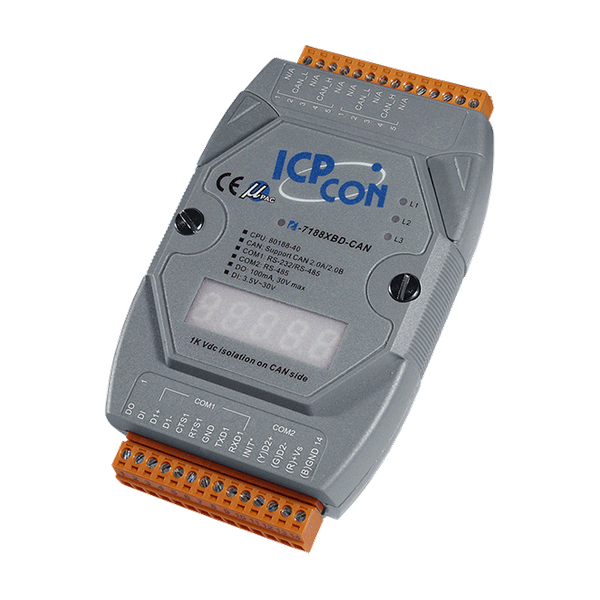

Seria PAC (Programowalne Sterowniki Automatyki) I-7188XBD-CAN jest zasilana przez procesor 80188-40 z 512K bajtów pamięci RAM oraz 512K bajtów pamięci Flash. Wszystkie modele serii oferują kilka interfejsów komunikacyjnych, aby dostosować się do różnych zastosowań, takich jak port CAN, port RS-232 i port RS-485. Użytkownicy mogą elastycznie programować swoje aplikacje w języku C/C++ dzięki wbudowanemu systemowi operacyjnemu MiniOS7. Seria PAC I-7188XBD-CAN posiada różne typy I/O, aby dopasować się do potrzeb użytkowników. Model I-7188XBD-CAN oferuje 1 kanał wyjścia cyfrowego typu otwarty kolektor oraz 1 kanał wejścia cyfrowego. Jest on przydatny do przekazywania poleceń z różnych interfejsów komunikacyjnych. W związku z tym spełnia wymagania aplikacji z potrzebą I/O. Seria PAC I-7188XBD-CAN stanowi ekonomiczne i wygodne rozwiązanie dla zróżnicowanych zastosowań CAN.
Zastosowania
- Aplikacje komunikacyjne CAN-bus
- Automatyzacja przemysłowa
- Automatyczne wykrywanie urządzeń CANopen slave
- Monitorowanie I/O
- Systemy szybkiego pozyskiwania danych
- Monitorowanie i kontrola procesów
- Automatyzacja fabryk
- Automatyzacja laboratoryjna
- Przełączanie komunikacji
| Product Range: | CAN Bus |
Moduł CPU | |
| CPU Module: CPU: | 80188, 40 MHz or compatible |
| CPU Module: 64-bit Hardware Serial Number: | Yes, for Software Copy Protection |
| CPU Module: EEPROM: | 2048 Bytes (8 block, each block contains 256byte); Data retention > 100 years; 1,000,000 erase/write cycles |
| CPU Module: Flash: | 512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycles |
| CPU Module: NVRAM: | 31 bytes (battery backup, data valid for up to 10 years) |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Yes |
| CPU Module: Watchdog Timer: | CPU built-in |
Wskaźniki LED | |
| LED Indicators: Status: | 3 x Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485/RS-232 (can’t be used simultaneously, ,
screwed terminal block) ,
1 x RS-485 (Self-turner inside, screwed terminal block) |
| Porty COM: Szybkość transmisji: | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 1000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 122 x 33 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
