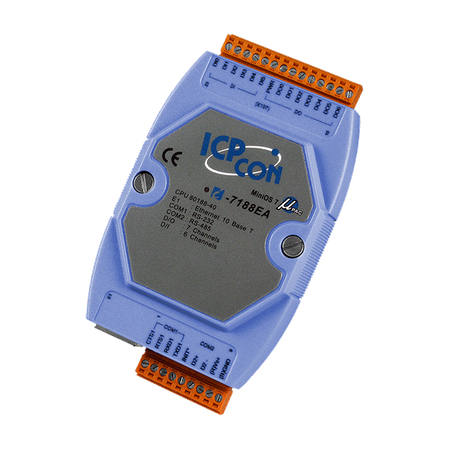

Name: I-7188EA
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Wbudowany wysokowydajny MiniOS7 od ICP DAS
• Łatwe w użyciu zestawy narzędzi programistycznych (używanie języka C)
• Różne media do przechowywania danych
‣ 512 KB Flash
‣ 2 KB EEPROM
• Różne interfejsy komunikacyjne
‣ 10 BASE-T kompatybilny z NE2000 Ethernet
‣ RS-232/RS-485
• Wbudowane wejścia/wyjścia cyfrowe
‣ 6 wejść cyfrowych
‣ 7 wyjść typu otwarty kolektor
• 64-bitowy sprzętowy numer seryjny
• Wbudowany zegar Watchdog

Wprowadzenie

I-7188EA to kontroler programowalny o wielkości dłoni z interfejsami komunikacyjnymi RS-232/485 oraz Ethernet. I-7188EA posiada 7 kanałów wyjść cyfrowych i 6 kanałów wejść, aby sprostać różnym wymaganiom I/O. ICP DAS dostarcza łatwe w użyciu zestawy narzędzi programistycznych (XServer, biblioteki Modbus).

Użytkownicy mogą używać ich, aby łatwo zintegrować urządzenia szeregowe z możliwością komunikacji Ethernet/Internet oraz przez standardowy protokół Modbus komunikować się z oprogramowaniem SCADA (Indusoft, ISaGARF, DasyLab, Trace Mode, Citect, iFix, itp.).

Parametry techniczne:

Product Range:	uPAC-7186/I-7188
Software
Software: OS:	MiniOS7
Software: Development:	C Language
Moduł CPU
CPU Module: CPU:	80188, 40 MHz or compatible
CPU Module: 64-bit Hardware Serial Number:	Yes
CPU Module: EEPROM:	2 KB
CPU Module: Flash:	512 KB
CPU Module: NVRAM:	31 Bytes
CPU Module: SRAM:	512 KB
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, day of week, month, year
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x System
Wejście cyfrowe
Wejście cyfrowe: Kanały:	6
Wejście cyfrowe: Typ:	Styk suchy , Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Wet: Sink , Dry: Source
Wejście cyfrowe: ON Poziom napięcia:	Wet: +3.5 VDC ~ +30 VDC , Dry: Close to GND
Wejście cyfrowe: OFF Poziom napięcia:	Wet: +1 VDC Max. , Dry: Open
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	7
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:	+30 VDC max.
Wyjście cyfrowe: Prąd obciążenia:	100 mA
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10 Base-T
Porty COM
Porty COM: Porty:	1 x RS-232, 1 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
Power
Power: Input Range:	+10 ~ 30 VDC
Power: Consumption:	2.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 33 (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
