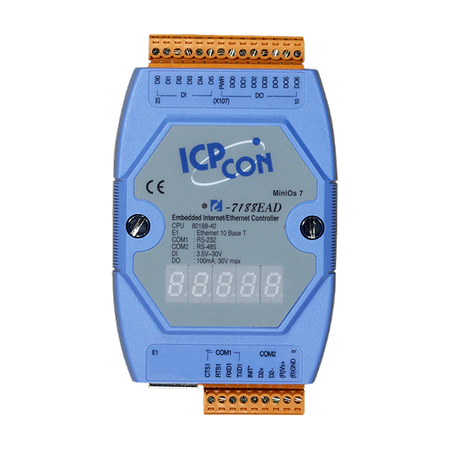

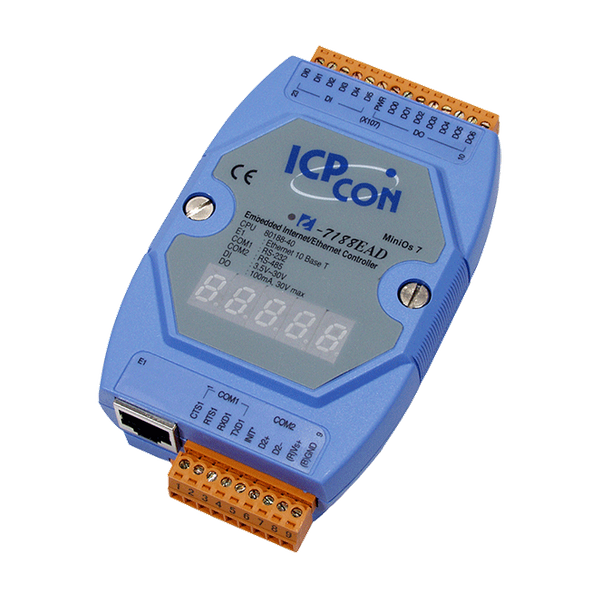

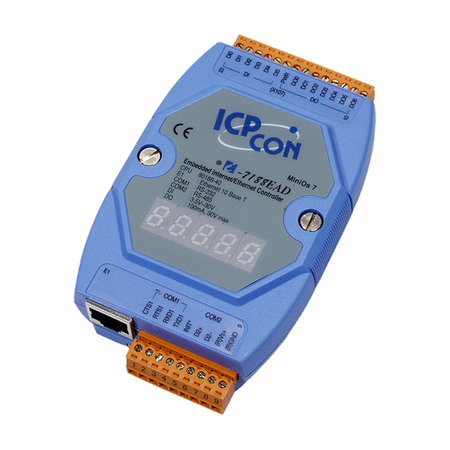

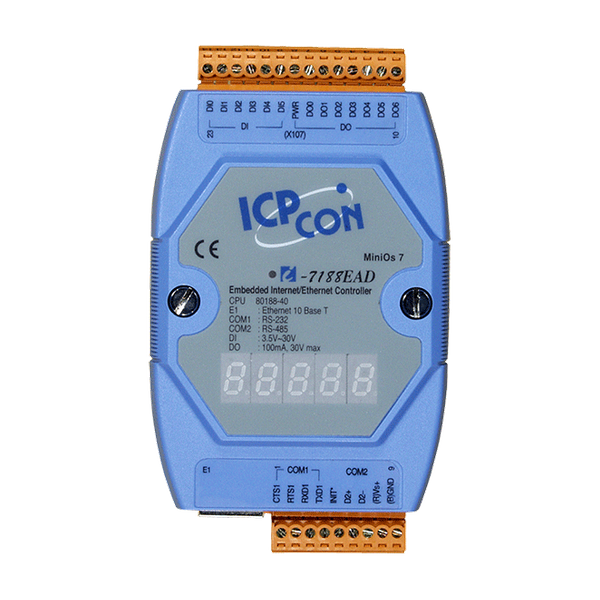

Name: I-7188EAD
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Wbudowany wysokowydajny MiniOS7 od ICP DAS
• Łatwe w użyciu zestawy narzędzi do tworzenia oprogramowania (używając języka C)
• Różnorodne nośniki pamięci
‣ 512 KB Flash
‣ 2 KB EEPROM
• Różnorodne interfejsy komunikacyjne
‣ Ethernet 10 BASE-T NE2000 kompatybilny
‣ RS-232/RS-485
• Wbudowane wejścia/wyjścia cyfrowe
‣ 6 wejść cyfrowych
‣ 7 wyjść o otwartym kolektorze
• 64-bitowy sprzętowy numer seryjny
• Interfejs magistrali rozszerzeń I/O
• 5-cyfrowy 7-segmentowy wyświetlacz LED
• Wbudowany timer Watchdog

Wprowadzenie

I-7188EAD to kompaktowy programowalny kontroler automatyki z interfejsami komunikacyjnymi RS-232/485 i Ethernet. I-7188EAD posiada 7 kanałów wyjść cyfrowych i 6 kanałów wejść cyfrowych, aby sprostać różnym wymaganiom związanym z I/O. ICP DAS dostarcza łatwe w użyciu zestawy narzędzi do tworzenia oprogramowania (XServer, biblioteki Modbus).

Użytkownicy mogą je wykorzystać do łatwej integracji urządzeń szeregowych z możliwością komunikacji Ethernet/Internet oraz komunikacji ze standardowym protokołem Modbus z oprogramowaniem SCADA (Indusoft, ISaGARF, DasyLab, Trace Mode, Citect, iFix, itp.).

Parametry techniczne:

Product Range:	uPAC-7186/I-7188
Software
Software: OS:	MiniOS7
Software: Development:	C Language
Moduł CPU
CPU Module: CPU:	80188, 40 MHz or compatible
CPU Module: 64-bit Hardware Serial Number:	Yes
CPU Module: EEPROM:	2 KB
CPU Module: Flash:	512 KB
CPU Module: NVRAM:	31 Bytes
CPU Module: SRAM:	512 KB
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, day of week, month, year
CPU Module: Watchdog Timer:	Yes
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x System
Wejście cyfrowe
Wejście cyfrowe: Kanały:	6
Wejście cyfrowe: Typ:	Styk suchy , Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Wet: Sink , Dry: Source
Wejście cyfrowe: ON Poziom napięcia:	Wet: +3.5 VDC ~ +30 VDC , Dry: Close to GND
Wejście cyfrowe: OFF Poziom napięcia:	Wet: +1 VDC Max. , Dry: Open
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	7
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:	+30 VDC max.
Wyjście cyfrowe: Prąd obciążenia:	100 mA
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10 Base-T
Porty COM
Porty COM: Porty:	1 x RS-232, 1 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
Power
Power: Input Range:	+10 ~ 30 VDC
Power: Consumption:	3.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 33 (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
