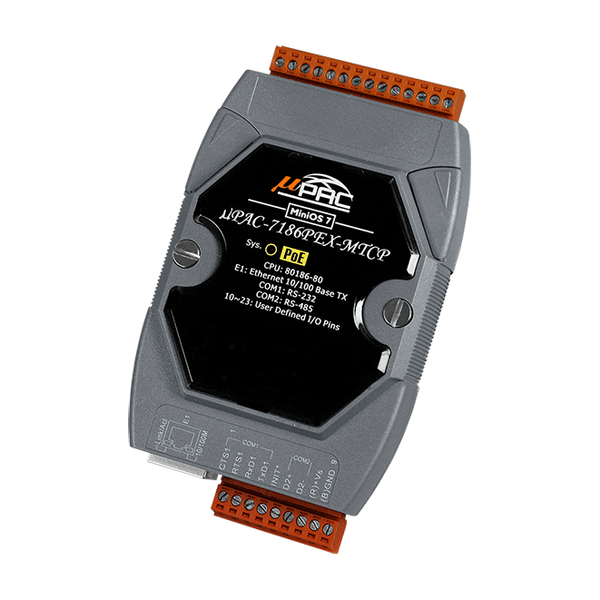

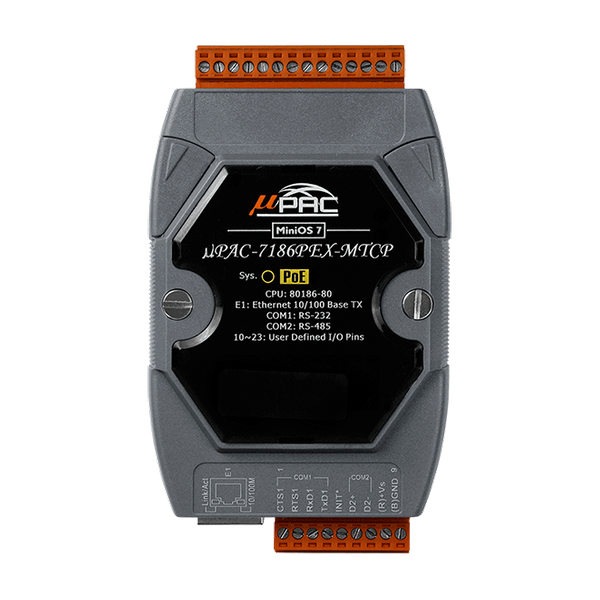

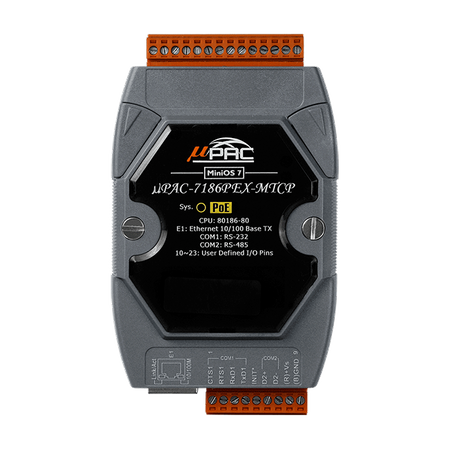

uPAC-7186PEX-MTCP-G

  • Palmowy programowalny bramka Modbus z procesorem 80186-80, oprogramowaniem Modbus i zasilaniem PoE (szara obudowa) (RoHS)
  • uPAC-7186PEX-MTCP-G
  • uPAC-7186PEX-MTCP-G

Główne cechy

• Włączenie urządzeń szeregowych do sieci Ethernet
• Obsługuje bramkę Modbus TCP do RTU
• Wbudowany wysokowydajny MiniOS7 od ICP DAS
• Łatwe w użyciu zestawy narzędzi do tworzenia oprogramowania (z użyciem języka C)
• Zasilanie przez Ethernet (PoE, IEEE 802 3af, Klasa 1)
• Różne interfejsy komunikacyjne
‣ Ethernet 10/100 Base-TX
‣ RS-232/485
• 64-bitowy sprzętowy numer seryjny
• Interfejs magistrali rozszerzeń I/O
• Programowalny wskaźnik LED
• Wbudowany watchdog timer

Wprowadzenie

Seria uPAC-7186PEX-MTCP charakteryzuje się zgodnością z IEEE 802.3af (klasyfikacja, Klasa 1) w zakresie zasilania przez Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5, aby otrzymywać zasilanie z przełącznika PoE, takiego jak NS-205PSE. uPAC-7186PEX-MTCP pełni również rolę bramki Modbus/TCP do Modbus/RTU lub Modbus/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole komunikacyjnym Modbus.

ICP DAS dostarcza łatwe w użyciu zestawy narzędzi do tworzenia oprogramowania (Xserver, VxComm, biblioteki Modbus). Użytkownicy mogą je wykorzystać do łatwej integracji urządzeń szeregowych, aby uzyskać możliwość komunikacji przez Ethernet/Internet i za pomocą standardowego protokołu Modbus komunikować się z oprogramowaniem SCADA (Indusoft, ISaGARF, DasyLab, Trace Mode, Citect, iFix itp.).

Jeśli chodzi o sprzęt, obsługuje również magistralę rozszerzeń I/O. Magistrala ta może być stosowana do realizacji różnych funkcji I/O, takich jak D/I, D/O, A/D, D/A, Timer/Counter, UART, pamięć flash, pamięć SRAM z podtrzymaniem bateryjnym, AsicKey i inne funkcje I/O. Niemal wszystkie rodzaje funkcji I/O mogą być realizowane przez tę magistralę, ale obsługuje ona tylko jedną płytkę Xboard. Do uPAC-7186PEX-MTCP dostępnych jest ponad 30 płyt, użytkownik może użyć odpowiedniej płytki Xboard do rozszerzenia funkcji sprzętu.
pixel
Parametry techniczne:
Product Range:
uPAC-7186/I-7188 Modbus Gateway
Software
Software: OS:
MiniOS7
Software: Development:
C Language
Moduł CPU
CPU Module: CPU:
80186, 80 MHz or compatible
CPU Module: 64-bit Hardware Serial Number:
Yes
CPU Module: EEPROM:
16 KB
CPU Module: Flash:
512 KB
CPU Module: NVRAM:
31 Bytes
CPU Module: SRAM:
512 KB
CPU Module: Real Time Clock:
Provide seconds, minutes, hours, day of week, month, year
CPU Module: Watchdog Timer:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x System
Rozszerzenie I/O
I/O Expansion: I/O Type:
X-board
ETHERNET
Ethernet: Porty:
1 x RJ-45, 10/100 Base-TX
Porty COM
Porty COM: Porty:
1 x RS-232, 1 x RS-485
Porty COM: Szybkość transmisji:
115200 bps Max.
Power
Power: Input Range:
+10 ~ 30 VDC
Power: Consumption:
1.5 W
Power: Powered from PoE:
Yes
Mechaniczny
Mechanical: Dimensions (mm):
72 x 123 x 33 (W x H x D)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +80 °C
Environment: Humidity:
5 ~ 90 %, Non-condensing
Status:
Available

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
