Główne cechy
- Obsługa w przeglądarkach, bez konieczności instalacji dodatkowego oprogramowania.
- Edytowanie logiki sterowania bez programowania, za pomocą stron internetowych.
- Możliwość wykonywania reguł logicznych IF-THEN-ELSE.
- Wbudowane I/O (AI: 10-kanałowe wejścia termoparowe; DO: 6 kanałów).
- Wsparcie monitorowania i kontrolowania kanałów I/O, operacji timerów.
- Wsparcie wysyłania e-maili bez SSL oraz wysyłania poleceń CGI.
- Protokoł Modbus TCP dla integracji z systemami SCADA.
- Kompatybilność z Power over Ethernet (PoE), zgodność z IEEE 802.3af.
Wprowadzenie
WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS, które funkcjonują jako jednostki kontrolne stosowane w zdalnym sterowaniu logicznym oraz monitorowaniu w różnych aplikacjach przemysłowych. WISE oferuje przyjazny użytkownikowi i intuicyjny interfejs internetowy, który pozwala użytkownikom łatwo realizować logikę sterowania IF-THEN-ELSE; nie jest wymagane programowanie. Dzięki jego potężnym i łatwym w użyciu funkcjom, minimalizuje krzywą uczenia, skraca czas wprowadzenia produktu na rynek oraz znacznie redukuje wysiłek i koszty ponoszone na rozwój systemu.
WISE-7118Z/S2 jest zgodny z wymogami IEEE 802.3af (klasyfikacja, Klasa 1) dotyczącymi PoE (Power over Ethernet). Pozwala na otrzymywanie zasilania z sieci PoE za pomocą par Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą efektywność, upraszczając projektowanie systemów, oszczędzając miejsce, redukując ilość kabli i eliminując konieczność stosowania dedykowanych gniazd elektrycznych. Jednocześnie, w przypadku środowiska bez PoE, WISE-7118Z/S2 nadal będzie mógł otrzymywać zasilanie z pomocniczych źródeł zasilania, takich jak zasilacze AC czy baterie.

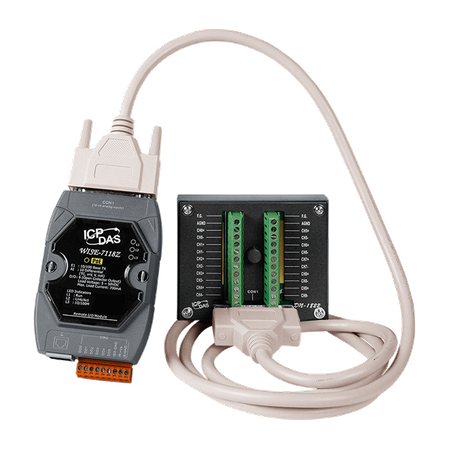

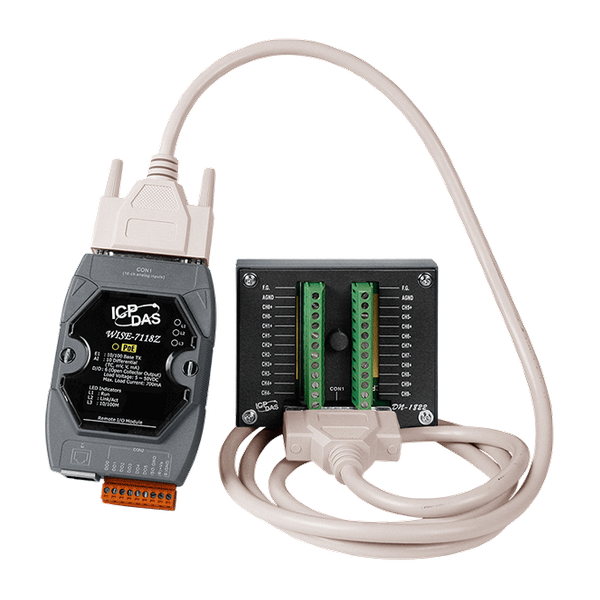

Ten wielofunkcyjny moduł WISE-7118Z/S2 obsługuje protokoł Modbus/TCP, co ułatwia integrację z oprogramowaniem SCADA. Posiada 10-kanałowe różnicowe wejścia analogowe 16-bitowe oraz 6 kanałowe wyjścia cyfrowe. Każdy kanał analogowy można skonfigurować indywidualnie w zakresie i ma 240 Vrms ochronę przed przepięciami wysokiego napięcia.
WISE-7118Z/S2 jest zgodny z wymogami IEEE 802.3af (klasyfikacja, Klasa 1) dotyczącymi PoE (Power over Ethernet). Pozwala na otrzymywanie zasilania z sieci PoE za pomocą par Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą efektywność, upraszczając projektowanie systemów, oszczędzając miejsce, redukując ilość kabli i eliminując konieczność stosowania dedykowanych gniazd elektrycznych. Jednocześnie, w przypadku środowiska bez PoE, WISE-7118Z/S2 nadal będzie mógł otrzymywać zasilanie z pomocniczych źródeł zasilania, takich jak zasilacze AC czy baterie.
Ten wielofunkcyjny moduł WISE-7118Z/S2 obsługuje protokoł Modbus/TCP, co ułatwia integrację z oprogramowaniem SCADA. Posiada 10-kanałowe różnicowe wejścia analogowe 16-bitowe oraz 6 kanałowe wyjścia cyfrowe. Każdy kanał analogowy można skonfigurować indywidualnie w zakresie i ma 240 Vrms ochronę przed przepięciami wysokiego napięcia.

Zastosowania
Automatyka budynkowa, automatyka przemysłowa, automatyka maszynowa, zdalna konserwacja, zdalna diagnostyka i testowanie urządzeń, itp.
Parametry techniczne:
Product Range: | WISE I/O Module |
Software | |
Software: Protocol: | • Modbus TCP ,
• CGI Command (Sending) |
Software: Function: | • Web Interface for Configuration ,
• IF-THEN-ELSE Logic operation (36 rule supported) ,
• I/O channel monitoring and control ,
• Timer operation (12 set supported) ,
• Internal Register operation (48 set supported) ,
• Recipe operation (12 set supported) ,
• Advanced P2P (8 set supported) ,
• non-SSL Email sending function |
Moduł CPU | |
CPU Module: CPU: | 16-bit CPU (80 MHz) |
Izolacja | |
Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each terminal and ±8 kV Air for random point |
Wskaźniki LED | |
LED Indicators: Status: | 1 x PoE Power ,
1 x System Running ,
1 x Ethernet Link/Act ,
1 x Ethernet 10/100M Speed |
Wejście analogowe | |
Wejście analogowe: Kanały: | 10 (Differential) |
Wejście analogowe: Typ: | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ,
±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Requires Optional External 125 Ω Resistor) ,
Thermocouple (J, K, T, E, R, S, B, N, C, L, M,LDIN43710) |
Analog Input: Stable and Consistent Temperature Output: | Yes |
Wejście analogowe: Rozdzielczość: | 16-bit |
Wejście analogowe: Dokładność: | ±0.1% of FSR or better |
Wejście analogowe: Częstotliwość próbkowania: | 10 Sample/Sec. (Total) |
Analog Input: Input Impedance: | >300 kΩ |
Analog Input: Common Mode Rejection: | 150 dB Min. |
Analog Input: Normal Mode Rejection: | 100 dB |
Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
Analog Input: Individual Channel Configuration: | Yes |
Analog Input: Channel-to-Channel Isolation: | ±400 VDC |
Analog Input: Open Wire Detection: | Yes |
Analog Input: Zero Drift: | ±0.5 μV/°C |
Analog Input: Span Drift: | ±25 ppm/°C |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 6 |
Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
Wyjście cyfrowe: Napięcie obciążenia: | +5 VDC ~ +50 VDC |
Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
ETHERNET | |
Ethernet: Porty: | RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X |
Ethernet: PoE: | Yes |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Input Range: | 12 ~ 48 VDC |
Power: Consumption: | 3.0 W |
Power: Powered from PoE: | Yes, IEEE 802.3af, Class 1 |
Power: Powered from Terminal Block: | Yes, 12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting/Wall Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
