Główne cechy
- Uruchamianie w przeglądarkach, bez potrzeby dodatkowych narzędzi programowych.
- Brak konieczności programowania, strony internetowe dostępne do edycji logiki kontrolnej.
- Zdolność do wykonywania reguł logiki IF-THEN-ELSE.
- Wbudowane I/O (DI: 8 kanałów; DO: 8 kanałów).
- Wsparcie monitorowania/kontrolowania kanałów I/O, operacje Timer.
- Wsparcie wysyłania e-maili bez SSL oraz wysyłania poleceń CGI.
- Protokół Modbus TCP do integracji z systemami SCADA.
- Obsługa standardu IEEE 802.3af Power over Ethernet (PoE).
Wprowadzenie

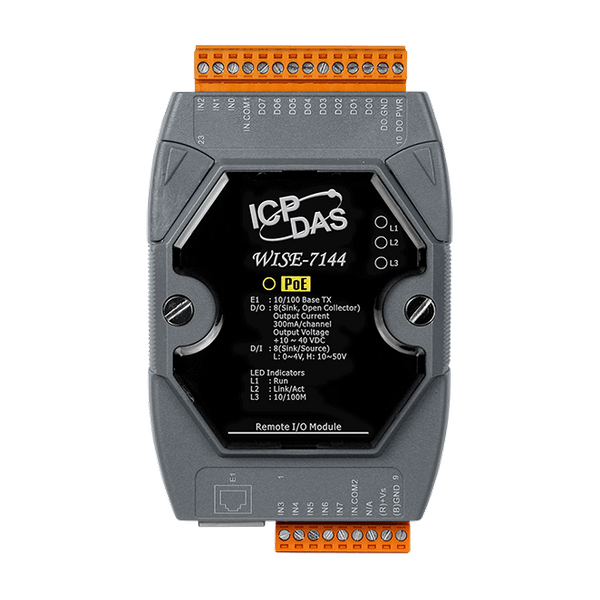

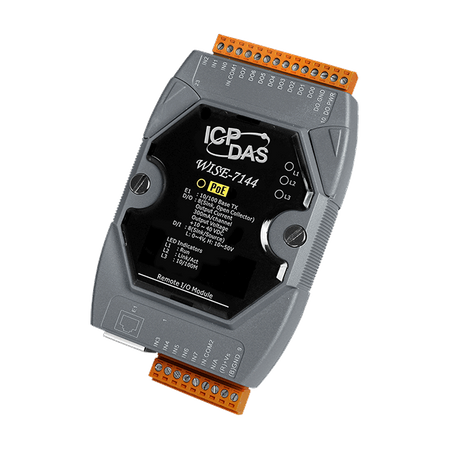

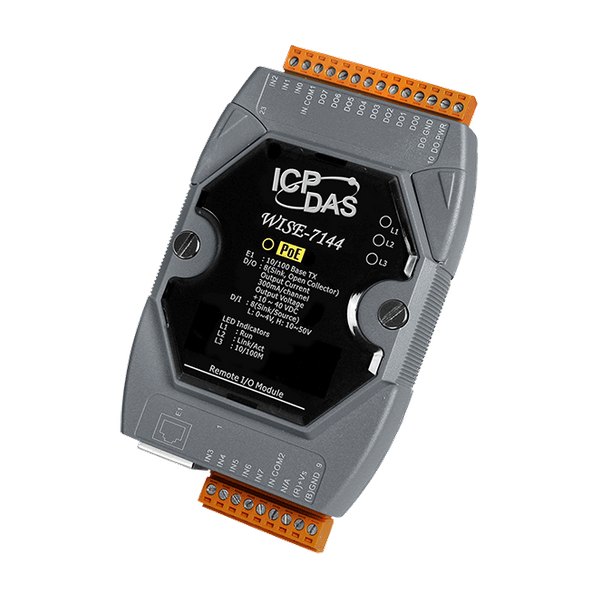

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS, które pełnią funkcje jednostek sterujących do zdalnej kontroli i monitorowania logiki w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs internetowy, dzięki któremu można wdrożyć logikę kontroli IF-THEN-ELSE na kontrolerach przy kilku kliknięciach myszką; nie jest wymagana żadna programowanie. Dzięki potężnym i łatwym w użyciu funkcjom minimalizuje krzywą uczenia się, skraca czas na rynek i dramatycznie zmniejsza wysiłek oraz koszty związane z rozwojem systemów.
WISE-7144 jest zgodny ze standardem IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE). Umożliwia odbieranie zasilania z sieci PoE za pośrednictwem par Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą wydajność, upraszczając projektowanie systemów, oszczędzając miejsce, redukując ilość kabli oraz eliminując konieczność dedykowanych gniazdek elektrycznych. W innej sytuacji, gdy PoE nie jest dostępne, WISE-7144 może być zasilany z dodatkowych źródeł, takich jak adaptery AC lub bateria.
Moduł WISE-7144 obsługuje protokół Modbus/TCP umożliwiający płynną integrację z oprogramowaniem SCADA. Posiada 8-kanałowe izolowane wyjścia otwartego kolektora oraz 8-kanałowe izolowane wejścia cyfrowe typu wet contact. Każdy kanał wyjściowy obsługuje prąd do 300mA przy napięciu +10 ~ 40 VDC, a każdy kanał wejściowy cyfrowy obsługuje funkcję licznika.
WISE-7144 jest zgodny ze standardem IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE). Umożliwia odbieranie zasilania z sieci PoE za pośrednictwem par Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą wydajność, upraszczając projektowanie systemów, oszczędzając miejsce, redukując ilość kabli oraz eliminując konieczność dedykowanych gniazdek elektrycznych. W innej sytuacji, gdy PoE nie jest dostępne, WISE-7144 może być zasilany z dodatkowych źródeł, takich jak adaptery AC lub bateria.
Moduł WISE-7144 obsługuje protokół Modbus/TCP umożliwiający płynną integrację z oprogramowaniem SCADA. Posiada 8-kanałowe izolowane wyjścia otwartego kolektora oraz 8-kanałowe izolowane wejścia cyfrowe typu wet contact. Każdy kanał wyjściowy obsługuje prąd do 300mA przy napięciu +10 ~ 40 VDC, a każdy kanał wejściowy cyfrowy obsługuje funkcję licznika.

Zastosowania
Automatyzacja budynków, automatyzacja fabryk, automatyzacja maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie urządzeń itp.
Parametry techniczne:
Product Range: | WISE I/O Module |
Software | |
Software: Protocol: | • Modbus TCP ,
• CGI Command (Sending) |
Software: Function: | • Web Interface for Configuration ,
• IF-THEN-ELSE Logic operation (36 rule supported) ,
• I/O channel monitoring and control ,
• Timer operation (12 set supported) ,
• Internal Register operation (48 set supported) ,
• Recipe operation (12 set supported) ,
• Advanced P2P (8 set supported) ,
• non-SSL Email sending function |
Moduł CPU | |
CPU Module: CPU: | 16-bit CPU (80 MHz) |
Izolacja | |
Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each terminal and ±8 kV Air for random point |
Wskaźniki LED | |
LED Indicators: Status: | 1 x PoE Power ,
1 x System Running ,
1 x Ethernet Link/Act ,
1 x Ethernet 10/100M Speed |
Wejście cyfrowe/licznik | |
Wejście cyfrowe/licznik: Kanały: | 8 |
Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
Digital Input/Counter: ON Voltage Level: | +10 VDC ~ +50 VDC |
Digital Input/Counter: OFF Voltage Level: | +4 VDC Max. |
Digital Input/Counter: Max. Counts: | 16-bit (65535) |
Digital Input/Counter: Frequency: | 50 Hz |
Digital Input/Counter: Min. Pulse Width: | 10 ms |
Digital Input/Counter: Input Impedance: | 10 kΩ |
Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 8 |
Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
Wyjście cyfrowe: Napięcie obciążenia: | +10 VDC ~ +40 VDC |
Wyjście cyfrowe: Prąd obciążenia: | 300 mA/Channel at 25 °C ,
Direct drive power relay module |
Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
ETHERNET | |
Ethernet: Porty: | RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X |
Ethernet: PoE: | Yes |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Input Range: | 12 ~ 48 VDC |
Power: Consumption: | 2.5 W |
Power: Powered from PoE: | Yes, IEEE 802.3af, Class 1 |
Power: Powered from Terminal Block: | Yes, 12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting/Wall Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
