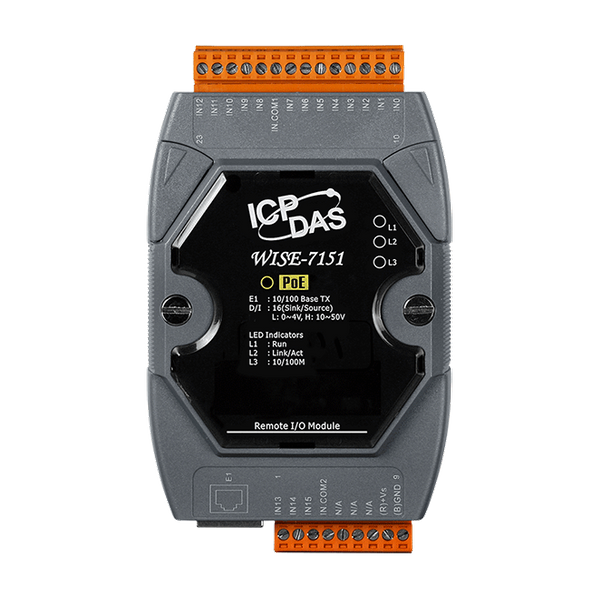

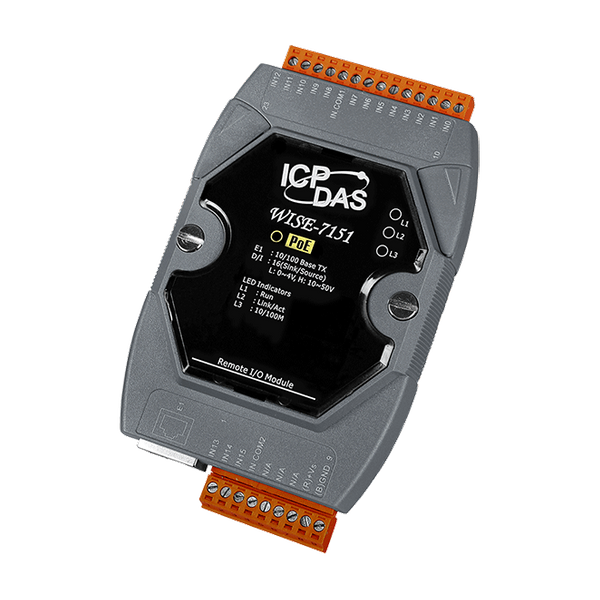

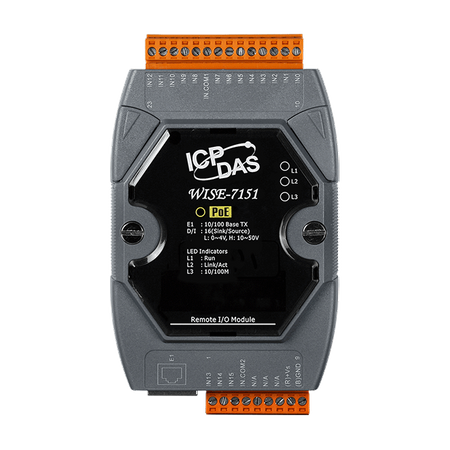

WISE-7151

  • Moduł WISE PoE – 16 izolowanych wejść cyfrowych z 16-bitowymi licznikami
  • WISE-7151
Features
  • Built-in Web Server for IF-THEN-ELSE rule setting
  • Built-in IF-THEN-ELSE rule engine for logic operation
  • No more programming. Just click and get done!
  • Support IO, Counter, Timer, Email operations
  • Modbus/TCP Protocol for SCADA Software Seamless Integration
  • IEEE 802.3af-compliant Power over Ethernet (PoE)
  • 10/100 Base-TX Ethernet
  • 2-way Isolation/ESD Protection
  • DI Type: 16 Wet Contact (Sink, Source)
Hardware Specifications
  • Digital Input

    • Input Channels: 16
    • Input Type: Wet Contact (Sink, Source)
      On Voltage Level: +10 ~ +50 Vdc
      Off Voltage Level: +4 Vdc Max.
    • Input Impedance: 10 kΩ
    • Counters:
      Max. Count: 65535 (16 bits)
      Max. Input Frequency: 50 Hz
      Min. Pulse Width: 10 ms
    • Overvoltage Protection: +70 Vdc

  • System

    • CPU: 16-bit CPU
    • SRAM: 512 KB
    • Flash Memory: 512 KB
    • EEPROM: 16 KB
    • Dual Watchdog: Yes

  • Communication

    • PoE Ethernet Port: 10 / 100 Base-TX (With Link, Activity LED Indicator) and Automatic MDI/MDI-X

  • 2-way Isolation

    • Ethernet: 1500 Vdc
    • I/O DI: 3750 Vrms

  • LED Indicators

    • PoE: PoE On
    • L1: Run
    • L2: Link/Act
    • L3: 10/100 M

  • Power Requirements

    • IEEE 802.3af: Class 1
    • Required Supply Voltage:
      Powered by Power-Over-Ethernet (PoE) or
      auxiliary power +12 ~ +48 Vdc (non-regulated)
    • LED Indicator: Yes
    • Power Consumption: 0.12 A @ 24 Vdc Max.

  • Mechanical

    • Dimensions (W x H x D): 72 x 123 x 35 mm
    • Installation: DIN-Rail or Wall mounting

  • Environment

    • Operating Temperature: -25 ~ +75 °C
    • Storage Temperature: -30 ~ +80 °C
    • Humidity: 5 ~ 90% RH, non-condensing
Software Specifications
  • Functions

    • Rule Configuration Website: Access Web server on WISE controllers to edit and upload logic rules through web browser.
    • 36 IF-THEN-ELSE Logic Rules:
      3 IF conditions with AND or OR operators
      3 THEN actions
      3 ELSE actions
    • 48 Internal Registers: Hold temporary variables and read/write data via Modbus/TCP address.
    • 12 Timers: Delay / Timing functions.
    • 12 Emails: Send Email messages to pre-set Email receivers.
    • 12 CGI Commands: Send pre-set CGI commands.
    • 12 Recipes: Set up THEN/ELSE action groups.
    • 8 P2P remote modules: Set up the connection information for the remote WISE modules.
    • Modbus/TCP Protocol: Real time control and monitoring I/O channels and system status of controllers via SCADA software.

  • IF Conditions

    • DI Channel: ON, OFF, ON to OFF, OFF to ON, Change
    • Internal Register: =, >, <, >=, <=(value)
    • DI Counter: =, >, <, >=, <=(value), Change
    • Timer: Timeout, Not Timeout
    • P2P: DI, AI, DI counter, DO counter, IR
    • Rule Status: Enable, Disable

  • THEN / ELSE Actions

    • Internal Register: Change the value
    • DI Counter: Reset
    • Timer: Start, Stop
    • Email: Send
    • CGI Commands: Send
    • Recipe: Execute
    • P2P: DO(On/Off), AO, IR
    • Rule Status: Enable, Disable
Ordering Information
  • WISE-7151 – 16-channel Isolation Digital Input PoE Module (RoHS)
