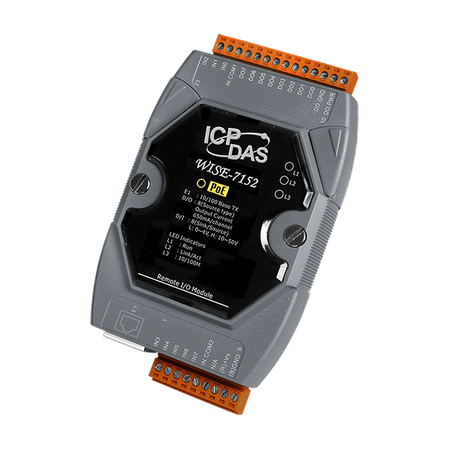

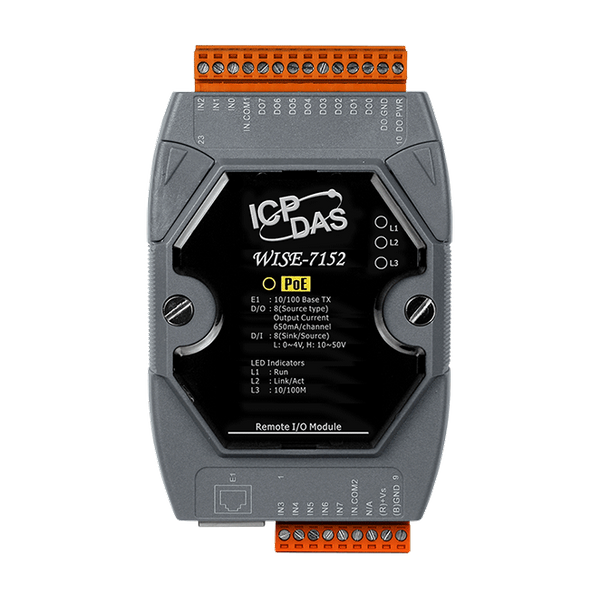

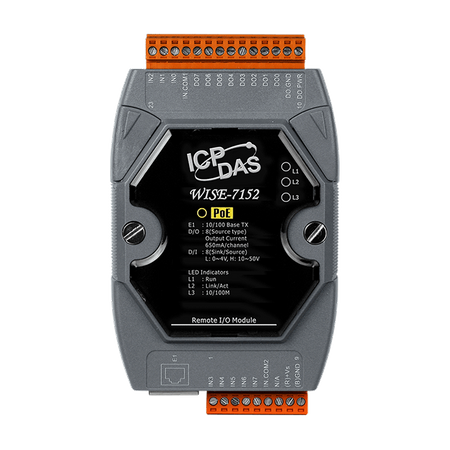

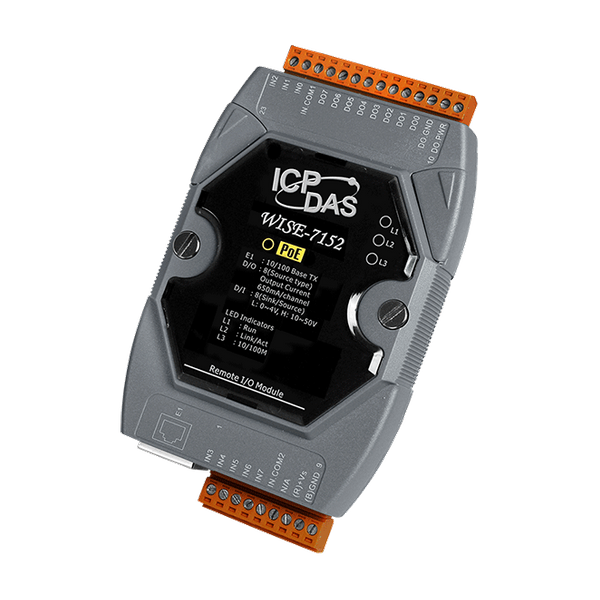

WISE-7152

  • Moduł inteligentnych wejść/wyjść z 8-kanałowym wejściem cyfrowym, 8-kanałowym wyjściem cyfrowym i PoE (RoHS)
  • WISE-7152
  • WISE-7152

Główne cechy

  • Działa w przeglądarkach, nie jest wymagane dodatkowe oprogramowanie.
  • Brak potrzeby programowania, strony internetowe dostępne do edycji logiki sterowania.
  • Możliwość wykonywania zasad logiki IF-THEN-ELSE.
  • Wbudowane I/O (DI: 8 kanałów; DO: 8 kanałów).
  • Wsparcie monitorowania/kontrolowania kanałów I/O, operacje czasowe.
  • Wsparcie wysyłania e-maili bez SSL i wysyłania komend CGI.
  • Protokoł Modbus TCP dla integracji systemów SCADA.
  • Zgodność z IEEE 802.3af Power over Ethernet (PoE).

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS, które działają jako jednostki kontrolne do zdalnego sterowania logiką i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs internetowy, który pozwala użytkownikom na implementowanie logiki sterowania IF-THEN-ELSE za pomocą zaledwie kilku kliknięć; nie jest wymagana żadna programowanie. Dzięki swoim potężnym i łatwym w użyciu funkcjom, minimalizuje krzywą uczenia, skraca czas wprowadzenia na rynek oraz znacząco redukuje nakłady pracy i koszty związane z rozwojem systemu.

WISE-7152 spełnia normę Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1). Umożliwia otrzymywanie zasilania od sieci z funkcją PoE przez pary Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą efektywność, upraszczając projektowanie systemów, oszczędzając miejsce, redukując ilość kabli i eliminując konieczność używania dedykowanych gniazdek elektrycznych. W przypadku braku środowiska PoE, WISE-7152 może nadal otrzymywać zasilanie z pomocniczych źródeł zasilania, takich jak zasilacze AC czy baterie.

Moduł WISE-7152 obsługuje protokół Modbus/TCP w celu zapewnienia bezproblemowej integracji z oprogramowaniem SCADA. Posiada 8-kanałowe izolowane wyjścia otwarty kolektor oraz 8-kanałowe izolowane wejścia cyfrowe typu "wet contact". Każdy kanał wyjściowy obsługuje prąd napędzający 650mA +10 ~ 40 VDC, a każdy kanał wejściowy obsługuje wejście licznikowe.

Zastosowania

Automatyka budynków, automatyka fabryk, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie urządzeń, etc.
pixel
Parametry techniczne:
Product Range:
WISE I/O Module
Software
Software: Protocol:
• Modbus TCP
,
• CGI Command (Sending)
Software: Function:
• Web Interface for Configuration
,
• IF-THEN-ELSE Logic operation (36 rule supported)
,
• I/O channel monitoring and control
,
• Timer operation (12 set supported)
,
• Internal Register operation (48 set supported)
,
• Recipe operation (12 set supported)
,
• Advanced P2P (8 set supported)
,
• non-SSL Email sending function
Moduł CPU
CPU Module: CPU:
16-bit CPU (80 MHz)
Izolacja
Isolation: Intra-module Isolation:
2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):
±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):
±4 kV Contact for each terminal and ±8 kV Air for random point
EMS Protection: Surge (IEC 61000-4-5):
±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:
1 x PoE Power
,
1 x System Running
,
1 x Ethernet Link/Act
,
1 x Ethernet 10/100M Speed
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:
8
Wejście cyfrowe/licznik: Typ:
Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):
Sink/Source
Digital Input/Counter: ON Voltage Level:
+10 VDC ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:
+4 VDC Max.
Digital Input/Counter: Max. Counts:
16-bit (65535)
Digital Input/Counter: Frequency:
50 Hz
Digital Input/Counter: Min. Pulse Width:
10 ms
Digital Input/Counter: Input Impedance:
10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:
+70 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
8
Wyjście cyfrowe: Typ:
Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):
Source
Wyjście cyfrowe: Napięcie obciążenia:
+10 VDC ~ +40 VDC
Wyjście cyfrowe: Prąd obciążenia:
650 mA/Channel at 25 °C
Wyjście cyfrowe: Ochrona przed przepięciem:
47 VDC
Wyjście cyfrowe: zabezpieczenie przed zwarciem:
Tak
ETHERNET
Ethernet: Porty:
RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X
Ethernet: PoE:
Yes
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
12 ~ 48 VDC
Power: Consumption:
2.5 W
Power: Powered from PoE:
Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:
Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):
72 x 123 x 35 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
