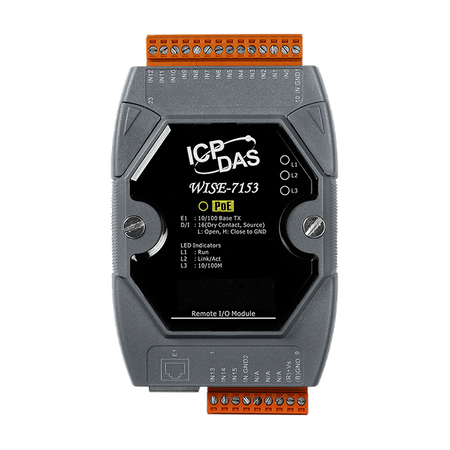

Name: WISE-7153
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, bez potrzeby dodatkowych narzędzi programowych.
Bez programowania, strony internetowe do edycji logiki sterującej.
Zdolność do wykonywania reguł logiki IF-THEN-ELSE.
Wbudowane we/wy (DI: 16-kanałów).
Wsparcie dla monitorowania/kontroli kanałów we/wy, operacje czasomierzy.
Wsparcie dla wysyłania e-maili bez SSL i wysyłania poleceń CGI.
Protokół Modbus TCP dla integracji z systemem SCADA.
Zgodność z IEEE 802.3af PoE (Power over Ethernet).

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez firmę ICP DAS, działających jako jednostki sterujące do zdalnego sterowania logiką i monitorowania w różnych aplikacjach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs sieciowy, który pozwala na implementację logiki sterowania IF-THEN-ELSE na kontrolerach za pomocą kilku kliknięć; nie jest wymagane programowanie. Dzięki swoim potężnym i łatwym w użyciu funkcjom, minimalizuje krzywą uczenia się, skraca czas wejścia na rynek oraz znacznie zmniejsza nakłady pracy i koszty związane z rozwojem systemu.

WISE-7153 spełnia specyfikację Power over Ethernet (PoE) zgodną z normą IEEE 802.3af (klasyfikacja, Klasa 1). Umożliwia odbieranie zasilania z sieci zgodnej z PoE za pośrednictwem par Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą efektywność, upraszczając projektowanie systemów, oszczędzając miejsce, zmniejszając liczbę kabli i eliminując konieczność stosowania dedykowanych gniazdek elektrycznych. W środowisku bez PoE, WISE-7153 nadal może być zasilany z pomocniczych źródeł zasilania, takich jak zasilacze AC lub baterie itd.

Moduł WISE-7153 wspiera protokół Modbus/TCP, umożliwiając bezproblemową integrację z oprogramowaniem SCADA. Posiada 16-kanałowe wejścia cyfrowe typu dry contact. Każdy kanał wejściowy cyfrowy wspiera wejście licznika.

Zastosowania

Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka i testowanie urządzeń, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP , • CGI Command (Sending)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (36 rule supported) , • I/O channel monitoring and control , • Timer operation (12 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (12 set supported) , • Advanced P2P (8 set supported) , • non-SSL Email sending function
Moduł CPU
CPU Module: CPU:	16-bit CPU (80 MHz)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each terminal and ±8 kV Air for random point
Wskaźniki LED
LED Indicators: Status:	1 x PoE Power , 1 x System Running , 1 x Ethernet Link/Act , 1 x Ethernet 10/100M Speed
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Source
Digital Input/Counter: ON Voltage Level:	Close to GND
Digital Input/Counter: OFF Voltage Level:	Open
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	50 Hz
Digital Input/Counter: Min. Pulse Width:	10 ms
Digital Input/Counter: Effective Distance:	500 M Max.
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X
Ethernet: PoE:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	2.8 W
Power: Powered from PoE:	Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
