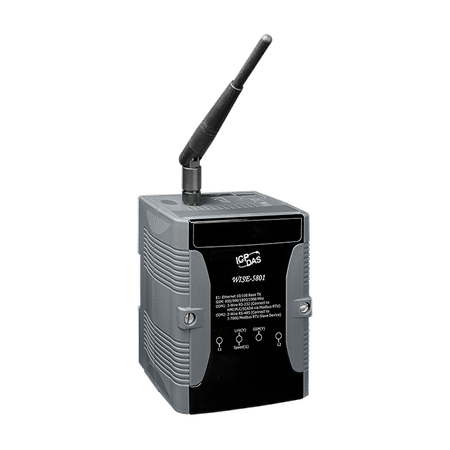

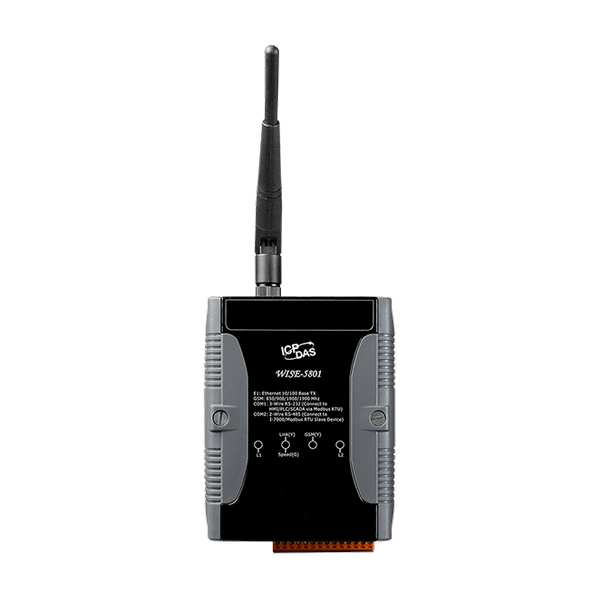

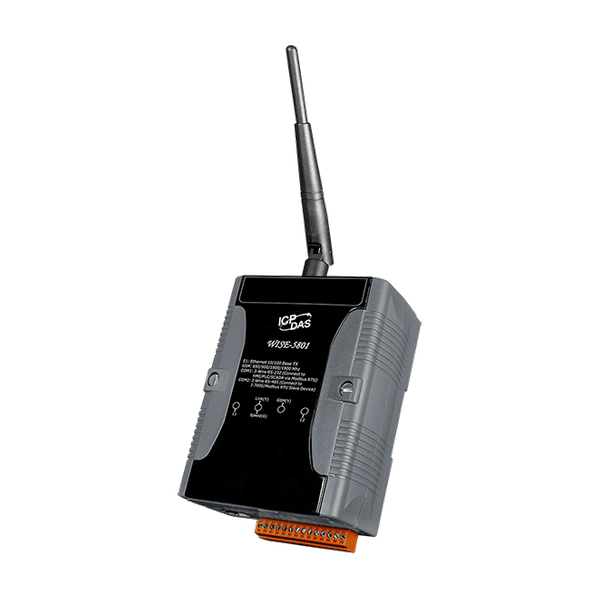

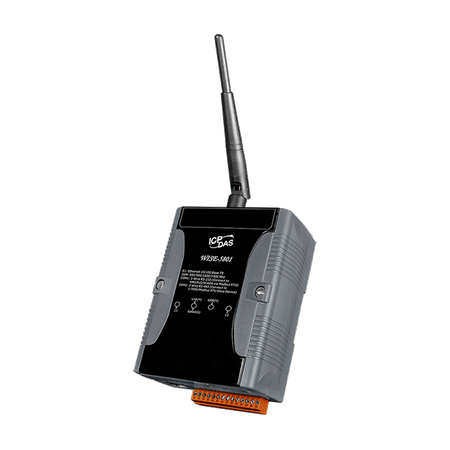

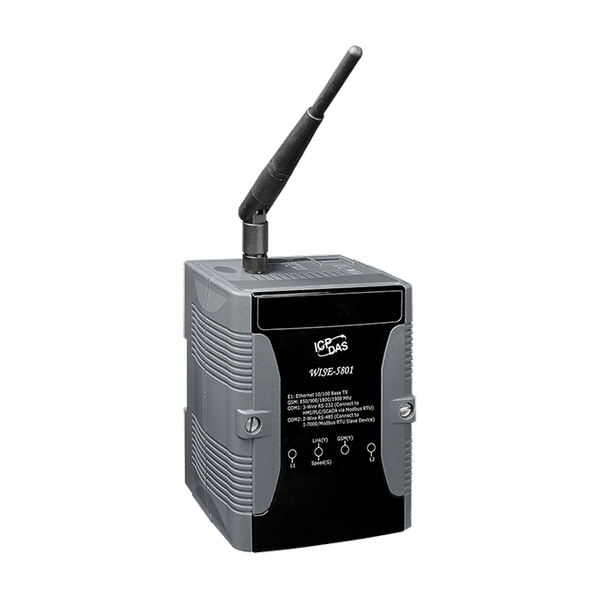

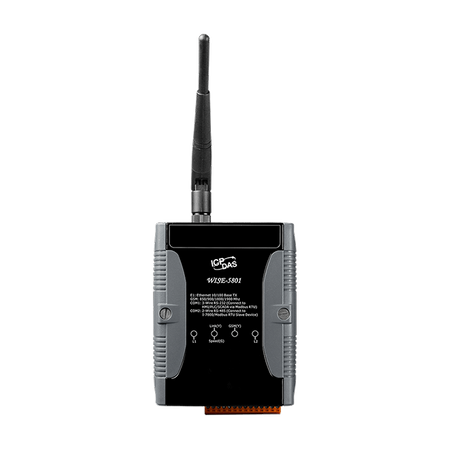

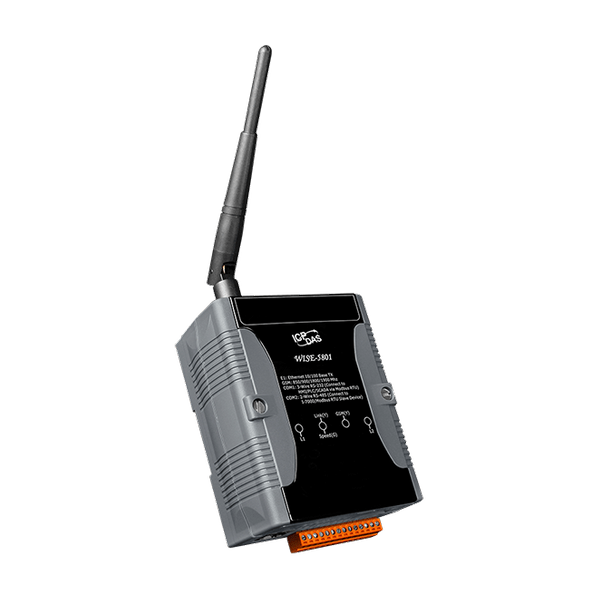

WISE-5801

  • Inteligentny moduł I/O z funkcją SMS dla urządzeń Modbus RTU lub DCON (RoHS)
  • WISE-5801
  • WISE-5801
  • WISE-5801
  • WISE-5801
  • WISE-5801
  • WISE-5801

Główne cechy

  • Działa w przeglądarkach, nie jest wymagana dodatkowa aplikacja.
  • Koniec z programowaniem, strony internetowe umożliwiają edycję logiki sterowania.
  • Wykonywanie reguł logicznych IF-THEN-ELSE.
  • Obsługa XW-Board.
  • Obsługa modułów zdalnych I/O I-7000 (do 16) lub urządzeń Modbus RTU Slave (do 10).
  • Monitoring/sterowanie kanałów I/O, Timer, Harmonogram, Operacje receptur.
  • Obsługa wysyłania e-maili bez SSL oraz operacji wysyłania poleceń CGI.
  • Wsparcie dla loggera danych oraz funkcji zwrotu plików danych.
  • Protokół Modbus TCP/RTU do bezproblemowej integracji z oprogramowaniem SCADA.
  • Wsparcie dla SMS (GSM: Quad-band 850/900/1800/1900 MHz).

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS, które działają jako jednostki kontrolne do zdalnego sterowania logiką i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny dla użytkownika interfejs internetowy, który pozwala na wdrożenie logiki kontroli IF-THEN-ELSE na kontrolerach za pomocą kilku kliknięć; programowanie nie jest wymagane. Dzięki potężnym i łatwym w użyciu funkcjom, zminimalizuje to krzywą uczenia się, skróci czas wprowadzenia na rynek oraz znacznie obniży wysiłki i koszty związane z rozwojem systemu.

WISE-5801 obsługuje szynę rozszerzeń I/O, aby wdrożyć różne funkcje I/O, takie jak D/I, D/O, A/D i D/A w zależności od płyty XW-Board. Ponadto obsługuje również zdalne moduły I/O ICP DAS I-7000 / M-7000 oraz urządzenia Modbus RTU slave. Dzięki różnorodnym modułom I/O serii I-7000 / M-7000 oraz możliwości połączenia z urządzeniami Modbus RTU slave, WISE-5801 zapewnia użytkownikowi większą elastyczność w zakresie zastosowań.

WISE-5801 obsługuje protokół Modbus TCP/RTU, co umożliwia bezproblemową integrację z oprogramowaniem SCADA. Obejmuje wszystkie korzyści, jakie mogą zapewnić kontrolery serii WISE. Dodatkowo WISE-5801 oferuje funkcję rejestratora danych z kartą microSD, umożliwiającą rejestrowanie wartości kanałów I/O na podstawie zdarzeń lub regularnego czasu. Pliki danych mogą być wysyłane e-mailem lub FTP. Wszystkie ustawienia można wykonać za pośrednictwem przeglądarki.

Oprócz zalet dziedziczonych z istniejącej serii WISE, WISE-5801 oferuje jeszcze więcej wsparcia w funkcjach I/O. Umożliwia podłączenie szerokiej gamy płyt XW, zdalnych modułów I/O I-7000 / M-7000 oraz urządzeń Modbus RTU slave, co pozwala użytkownikom na swobodny wybór najbardziej odpowiednich modułów I/O. Dzięki karcie microSD, dostarcza funkcję rejestratora danych do rejestrowania w czasie rzeczywistym danych I/O kontrolera i przesyłania plików danych za pomocą FTP lub e-maila do centrum kontrolnego w celu dalszego zarządzania lub analizy danych. WISE-5801 posiada również funkcję wysyłania SMS-ów do raportowania alarmów oraz funkcję odbierania poleceń SMS.

Zastosowania

Automatyka budynków, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka i Testowanie sprzętu, itp.
pixel
Parametry techniczne:
Product Range:
WISE I/O Module
Software
Software: Protocol:
• Modbus TCP & Modbus RTU
,
• FTP Client
,
• CGI Command (Sending)
,
• Active I/O (Modbus TCP Master)
Software: Function:
• Web Interface for Configuration
,
• IF-THEN-ELSE Logic operation (36 rule supported)
,
• I/O channel monitoring and control
,
• Timer operation (12 set supported)
,
• Schedule operation (12 set supported)
,
• Data Logger operation (1 set supported)
,
• Internal Register operation (48 set supported)
,
• Recipe operation (12 set supported)
,
• non-SSL Email sending function
,
• SMS message sending function
,
• SNTP Time Synchronization
Moduł CPU
CPU Module: CPU:
16-bit CPU (80 MHz)

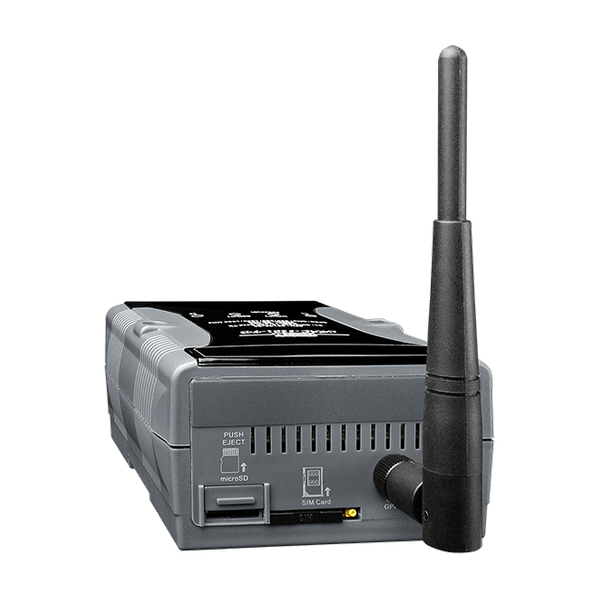

CPU Module: Storage Expansion:
Support 1G/2G/4G/8G/16G/32G microSD card
Wskaźniki LED
LED Indicators: Status:
1 x System Status
,
1 x MicroSD Card Status
,
1 x Ethernet Link Status
System 2G
System 2G: Pasmo częstotliwości:
Quad-band 850/900/1800/1900 MHz
2G System: SMS Mode:
Text and Unicode mode
Rozszerzenie I/O
I/O Expansion: I/O Type:
XW-board
I/O Expansion: Remote Module Support:
I-7000 Series Module
,
Modbus RTU Slave Module

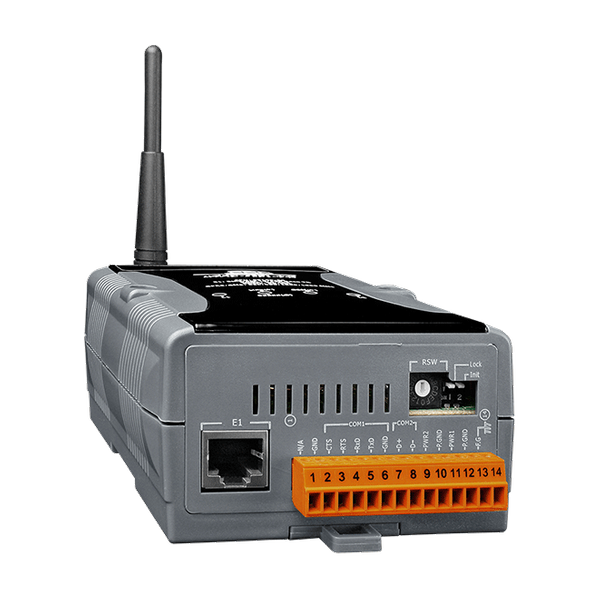

ETHERNET
Ethernet: Porty:
RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:
COM 1: RS-232 (TxD, RxD, RTS, CTS, GND), non-isolated, Speed: 115200 bps max.
,
COM 2: RS-485 (Data+, Data-) with internal self-tuner ASIC; non-isolated, Speed: 115200 bps max.
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
12 ~ 48 VDC
Power: Redundant Power Inputs:
Yes
Power: Consumption:
Idle: 2.0 W; Data Link: 150 ~ 400 mA (peak) @ 24 VDC
Mechaniczny
Mechanical: Dimensions (mm):
91 × 123 × 52 (W x H x D)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
