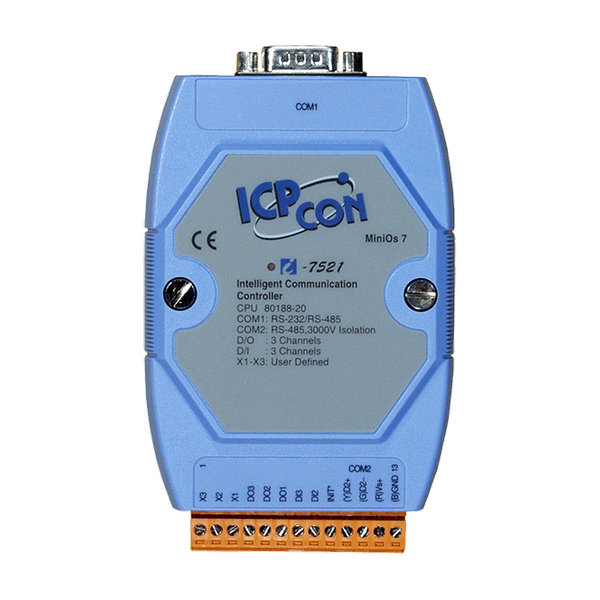

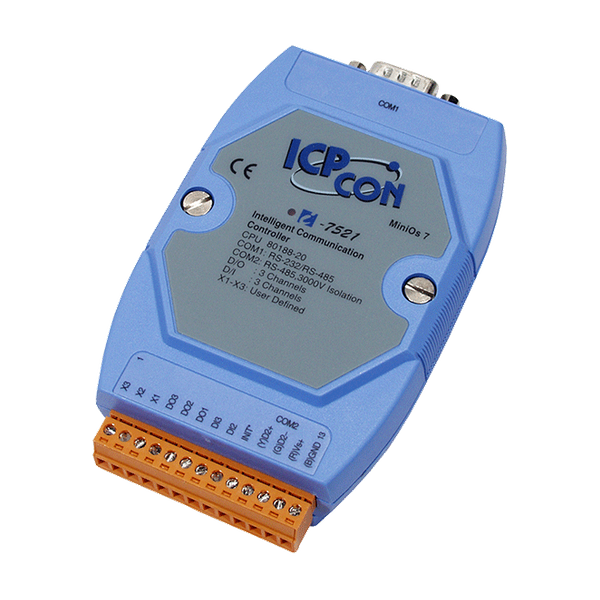

Name: I-7521
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Zawiera oprogramowanie układowe "Adresowalny konwerter RS-485 na RS-232"
• Obsługuje polecenia Dual-Watchdog
• Obsługuje wartość startową i bezpieczną dla DO
• Obsługuje monitorowanie/kontrolę w czasie rzeczywistym dla wbudowanego DI/DO
• Zawiera bufor kolejki 1KB dla każdego interfejsu RS-232
• Niskie zużycie energii
• R.O.C. Patent Wynalazczy nr 086674, nr 103060, nr 132457
• Izolacja 3000 V na interfejsie RS-485

Wprowadzenie

Większość urządzeń RS-232 nie obsługuje adresowania urządzeń. Seria ICPDAS I-752N przypisuje unikalny adres dowolnemu urządzeniu RS-232 zainstalowanemu na sieci RS-485. Kiedy komputer główny wysyła polecenie z adresem urządzenia do sieci RS-485, docelowy moduł I-752N usunie pole adresu, a następnie przekaże pozostałe polecenia do lokalnych urządzeń RS-232. Odpowiedź z lokalnych urządzeń RS-232 zostanie zwrócona do komputera głównego za pośrednictwem modułu I-752N. Produkty ICP DAS I-752N są unikalne, ponieważ są konwerterem typu Master wykorzystującym nasz patent R.O.C. nr 086674, podczas gdy większość innych konwerterów to typ Slave, które nie mogą działać bez komputera głównego. W rzeczywistych zastosowaniach przemysłowych wielu użytkowników nie jest zadowolonych z konwerterów typu Slave, ponieważ nie mogą być one dostosowane do indywidualnych wymagań.

Parametry techniczne:

Product Range:	Converter
Moduł CPU
CPU Module: CPU:	80188 or compatible, 20 MHz
CPU Module: Flash:	512 KB
CPU Module: SRAM:	128 KB
CPU Module: Watchdog Timer:	Yes
Wejście cyfrowe
Wejście cyfrowe: Kanały:	2
Wejście cyfrowe: Typ:	Dry Contact, Non-isolated
Wejście cyfrowe: ON Poziom napięcia:	Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:	Otwórz
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	3
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:	+30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA
Porty COM
Porty COM: Porty:	1 x RS-485 (izolowany 3000 VDC) , 1 x RS-232/RS-485 (DB-9 male)
Porty COM: Szybkość transmisji:	115200 bps Max.
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ 30 VDC
Power: Consumption:	2.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 119 x 33 (W x H x D)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 % RH
Status:	Available
