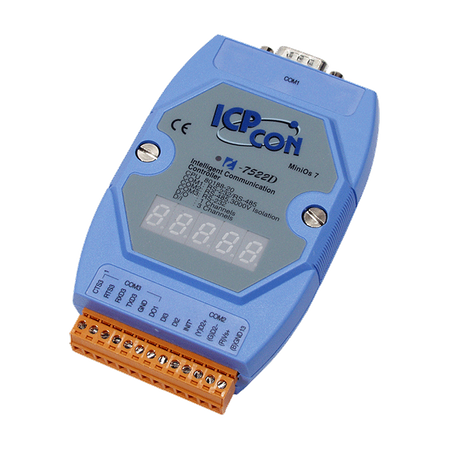

I-7522D

  • Konwerter adresowalny RS-485 na 2 x RS-232/RS-485 z 2 wejściami cyfrowymi (DI), 1 wyjściem cyfrowym (DO) i 7-segmentowym wyświetlaczem LED (Niebieska obudowa) (RoHS)
  • I-7522D
  • I-7522D

Główne cechy

  • Zawiera oprogramowanie "Adresowalny konwerter RS-485 do RS-232"
  • Obsługuje komendy Dual-Watchdog
  • Obsługuje wartości startowe i bezpieczne dla DO
  • Obsługuje monitorowanie w czasie rzeczywistym/kontrolę dla wbudowanych DI/DO
  • Zawiera bufor kolejki o pojemności 1KB dla każdego interfejsu RS-232
  • Niskie zużycie energii
  • Patent wynalazczy R.O.C. Nr 086674, Nr 103060, Nr 132457
  • Izolacja 3000 V na interfejsie RS-485
  • Zawiera wskaźnik LED 7-segmentowy

Wprowadzenie

Większość urządzeń RS-232 nie obsługuje adresowania urządzeń. Seria ICPDAS I-752N przypisuje unikalny adres do każdego urządzenia RS-232 zainstalowanego w sieci RS-485. Gdy komputer główny wysyła komendę z adresem urządzenia do sieci RS-485, docelowy moduł I-752N usuwa pole adresu, a następnie przekazuje pozostałe komendy do lokalnych urządzeń RS-232. Odpowiedź z lokalnych urządzeń RS-232 zostanie zwrócona do komputera głównego za pośrednictwem modułu I-752N. Produkty ICP DAS I-752N są wyjątkowe, ponieważ są konwerterami typu Master, które używają naszego patentu R.O.C. 086674, podczas gdy większość innych konwerterów to typ Slave, które nie mogą działać bez komputera głównego. W rzeczywistych zastosowaniach przemysłowych wielu użytkowników nie jest zadowolonych z konwerterów typu Slave, ponieważ nie mogą być dostosowane do indywidualnych wymagań.
pixel
Parametry techniczne:
Product Range:
Converter
Moduł CPU
CPU Module: CPU:
80188 or compatible, 20 MHz
CPU Module: Flash:
512 KB
CPU Module: SRAM:
128 KB
CPU Module: Watchdog Timer:
Yes
Wejście cyfrowe
Wejście cyfrowe: Kanały:
2
Wejście cyfrowe: Typ:
Dry Contact, Non-isolated
Wejście cyfrowe: ON Poziom napięcia:
Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:
Otwórz
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
1
Wyjście cyfrowe: Typ:
Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:
+30 VDC
Wyjście cyfrowe: Prąd obciążenia:
100 mA
Porty COM
Porty COM: Porty:
1 x RS-232
,
1 x RS-485 (izolowany 3000 VDC)
,
1 x RS-232/RS-485 (DB-9 male)
Porty COM: Szybkość transmisji:
115200 bps Max.
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
+10 ~ 30 VDC
Power: Consumption:
3.0 W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 119 x 33 (W x H x D)
Mechanical: Installation:
DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +80 °C
Environment: Humidity:
5 ~ 90 % RH
Status:
Available

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
