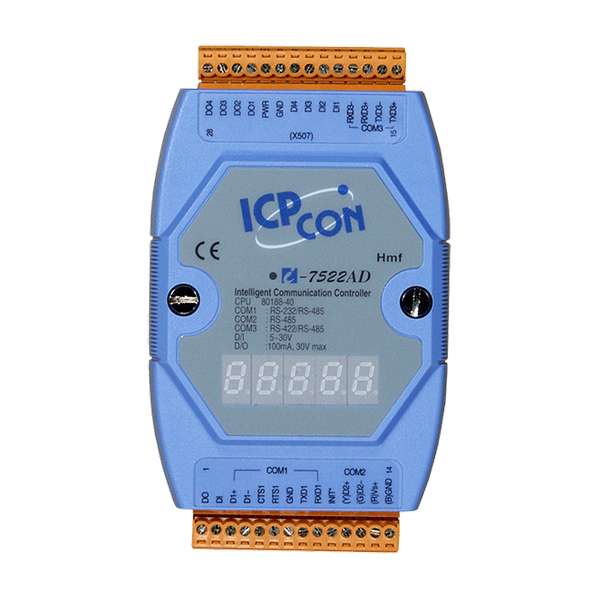

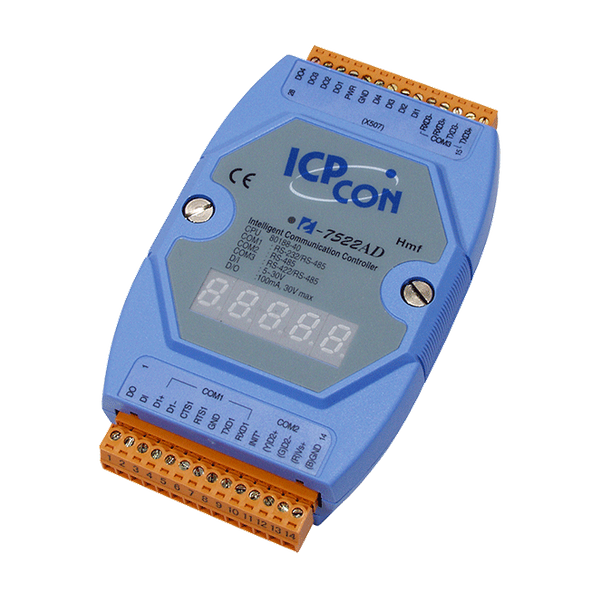

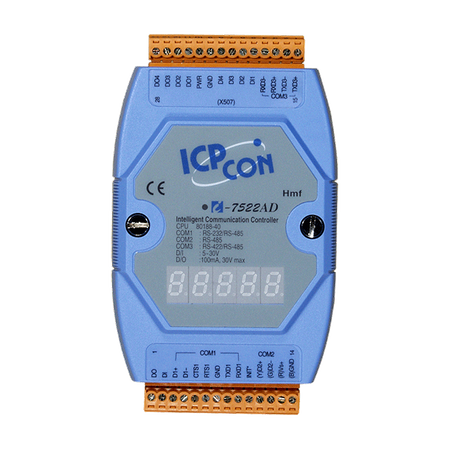

I-7522AD

  • Konwerter adresowalny RS-485 na 2 x RS-232/RS-422/RS-485 z 5 wejściami cyfrowymi (DI), 5 wyjściami cyfrowymi (DO) oraz wyświetlaczem LED 7-segmentowym (niebieska obudowa) (RoHS)
  • I-7522AD
  • I-7522AD

Główne cechy

• Zawiera firmware „Adresowalny konwerter RS-485 do RS-232”
• Wspiera polecenia Dual-Watchdog
• Wspiera wartość początkową i wartość bezpieczną dla DO
• Wspiera monitorowanie i kontrolę w czasie rzeczywistym dla pokładowych DI/DO
• Zawiera 1KB bufor kolejki dla każdego interfejsu RS-232
• Niskie zużycie energii
• R.O.C. Patent Wynalazczy nr 086674, nr 103060, nr 132457
• Zawiera 7-segmentowy wskaźnik LED

Wprowadzenie

Większość urządzeń RS-232 nie obsługuje adresowania urządzeń. Seria ICPDAS I-752N przypisuje unikalny adres do każdego urządzenia RS-232 zainstalowanego w sieci RS-485. Gdy komputer główny wysyła polecenie z adresem urządzenia do sieci RS-485, docelowy moduł I-752N usunie pole adresu, a następnie przekaże pozostałe polecenia do swoich lokalnych urządzeń RS-232. Odpowiedź z lokalnych urządzeń RS-232 zostanie zwrócona do komputera głównego za pośrednictwem modułu I-752N. Produkty ICP DAS I-752N są unikalne, ponieważ są konwerterem typu Master, który wykorzystuje nasz patent ROC 086674, podczas gdy większość innych konwerterów to typ Slave, który nie może działać bez komputera głównego. W praktycznych zastosowaniach przemysłowych wielu użytkowników nie jest zadowolonych z konwerterów typu Slave, ponieważ nie można ich dostosować do indywidualnych wymagań.
pixel
Parametry techniczne:
Product Range:
Converter
Moduł CPU
CPU Module: CPU:
80188 or compatible, 40 MHz
CPU Module: Flash:
512 KB
CPU Module: SRAM:
512 KB
CPU Module: Watchdog Timer:
Yes
Wejście cyfrowe
Wejście cyfrowe: Kanały:
5
Wejście cyfrowe: Typ:
Dry Contact, Non-isolated
Wejście cyfrowe: ON Poziom napięcia:
Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:
Otwórz
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
5
Wyjście cyfrowe: Typ:
Kolektor otwarty
Wyjście cyfrowe: Napięcie obciążenia:
+30 VDC
Wyjście cyfrowe: Prąd obciążenia:
100 mA
Porty COM
Porty COM: Porty:
1 x RS-422/RS-485
,
1 x RS-485
,
1 x RS-232/RS-485
Porty COM: Szybkość transmisji:
115200 bps Max.
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
+10 ~ 30 VDC
Power: Consumption:
3.0 W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 123 x 33 (W x H x D)
Mechanical: Installation:
DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +80 °C
Environment: Humidity:
5 ~ 90 % RH
Status:
Available
