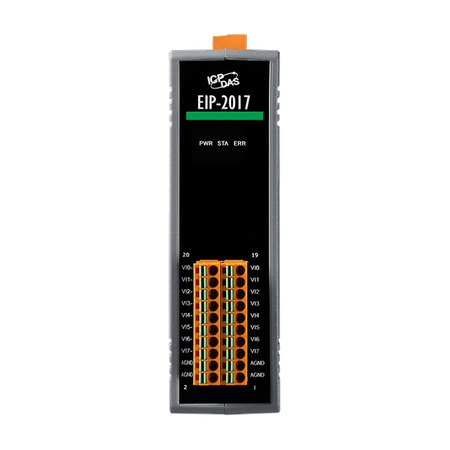

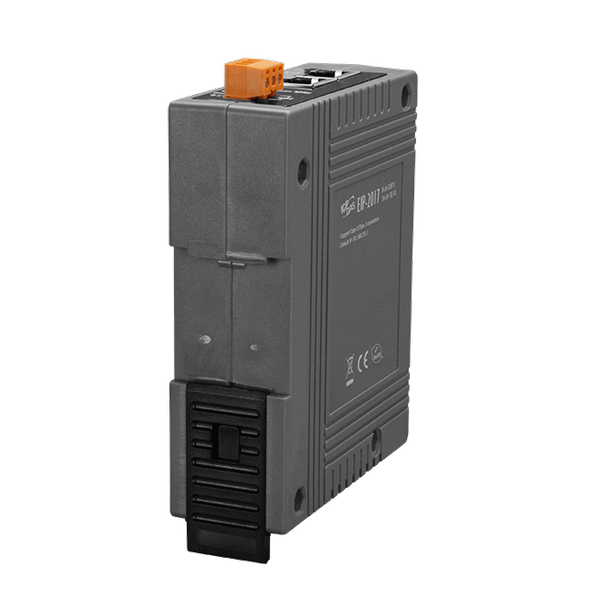

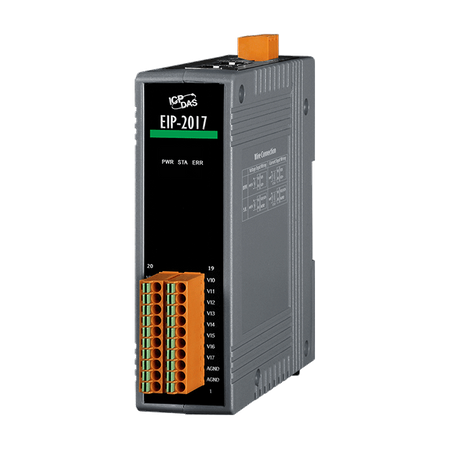

EIP-2017

  • Moduł EtherNet/IP (Izolowany 8-kanałowy DIFF / 16-kanałowy SE Wejście Analogowe) (RoHS)
  • EIP-2017
  • EIP-2017
  • EIP-2017
  • EIP-2017
  • EIP-2017
  • EIP-2017

Główne cechy

  • Protokoły przesyłu danych: EtherNet/IP
  • Potężny 32-bitowy MCU zapewnia efektywny ruch sieciowy
  • Obsługa protokołów ARP, TCP, UDP, ICMP, DHCP, BOOTP i TFTP
  • Łatwa aktualizacja oprogramowania układowego przez Ethernet
  • Odłączalny blok terminalowy
  • Wejście analogowe
    • Różnicowe: 8 kanałów
    • Jednozakończone: 16 kanałów
  • Wewnętrzne rezystory (125Ω) wybieralne w trybie różnicowym

Wprowadzenie

EIP-2000 to seria przemysłowych modułów zdalnego I/O obsługujących protokół EtherNet/IP. Użytkownicy mogą bezproblemowo integrować te moduły z siecią Ethernet od poziomu fabrycznego do przedsiębiorstwa. EIP-2000 umożliwia połączenie łańcuchowe, co zapewnia elastyczność w lokalizacji urządzeń, ułatwia instalację i obniża koszty infrastruktury. Wszystkie moduły mogą być wdrażane w topologiach sieciowych takich jak gwiazda, linia czy pierścień. Konstrukcja izolacyjna chroni EIP-2000 przed szkodliwymi zakłóceniami. EIP-2017 to 8-kanałowy moduł różnicowy i 16-kanałowy moduł AI z pojedynczym zakończeniem. Moduł zapewnia zworkę do przełączania między trybami różnicowym i pojedynczym. Obsługuje typ wejścia napięciowego i prądowego. Dokładność pomiaru wynosi mniej niż 0,1% FSR. Moduł jest zaprojektowany jako adapter EtherNet/IP. Użytkownicy mogą uzyskiwać informacje o stanie wejścia oraz o stanie połączenia EIP-2017 za pomocą wskaźników LED. Dodatkowo, ICPDAS dostarcza narzędzie programowe do łatwej konfiguracji i testowania modułów EIP-2000 za pośrednictwem Ethernetu.

Zastosowania

  • Automatyka budynkowa
  • Automatyka fabryczna
  • Automatyka maszyn
  • Zdalna konserwacja
  • Zdalna diagnostyka
  • Urządzenia testowe
pixel
Parametry techniczne:
Product Range:
EtherNet/IP
Wejście analogowe
Wejście analogowe: Kanały:
8-ch differential or 16-ch single-ended
,
( Jump selectable)
Wejście analogowe: Typ:
Voltage : ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V
,
Current : 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA
,
(Jumper Selectable in DIFF mode. An external resistor is required in SE mode)
Wejście analogowe: Rozdzielczość:
16 bits
Wejście analogowe: Dokładność:
+/-0.1%
Wejście analogowe: Częstotliwość próbkowania:
10 samples/ second
Analog Input: Input Impedance:
Voltage Input: >400 kΩ, Current Input: 125 Ω
Wejście analogowe: Ochrona przed przepięciem:
240 Vrms
Analog Input: Individual Channel Configuration:
Yes
Analog Input: Zero Drift:
+/-20uV/°C
Analog Input: Span Drift:
+/-25ppm/°C
Analog Input: Intra-module Isolation:
3000 VDC
ETHERNET
Ethernet: Porty:
10/100 Base-TX, 8-pin RJ-45 x 2
,
Support daisy chain connection.
Ethernet: Protocol:
EtherNet/IP (Adapter)
Power
Power: Consumption:
3.8W
Mechaniczny
Mechanical: Dimensions (mm):
110 x 90 x 33 (H x W x D)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Status:
Available
