Główne cechy
- 1 wejście RTD
- Eliminacja rezystancji przewodów dla połączeń 3/4-przewodowych
- Wykrywanie otwartych przewodów
- Wbudowany Podwójny Watchdog
Wprowadzenie

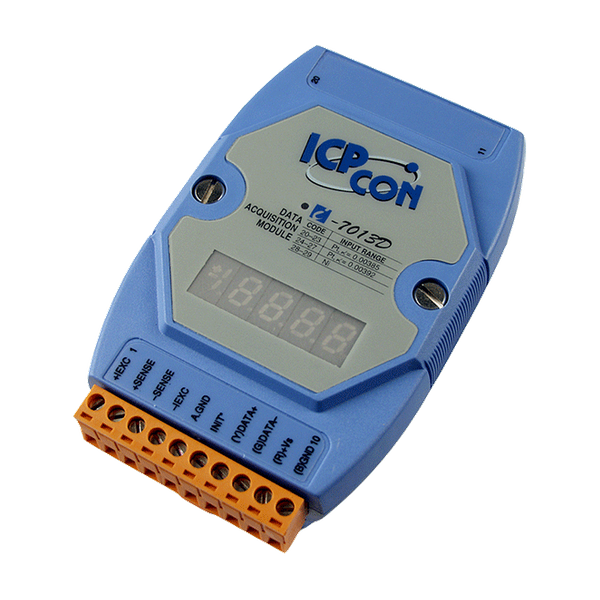

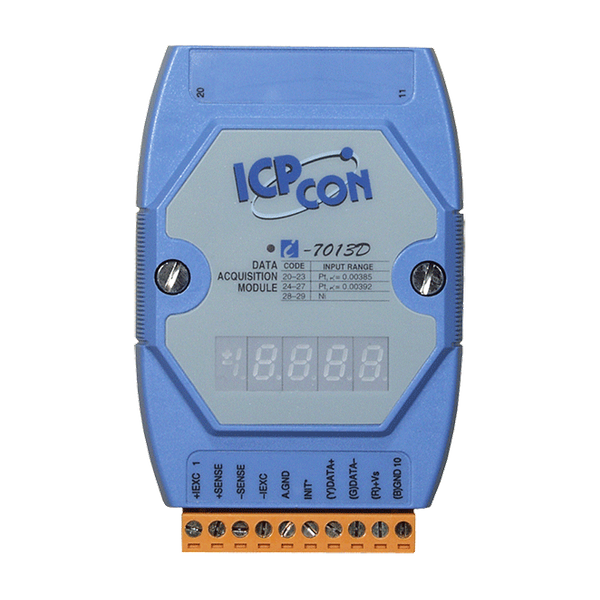

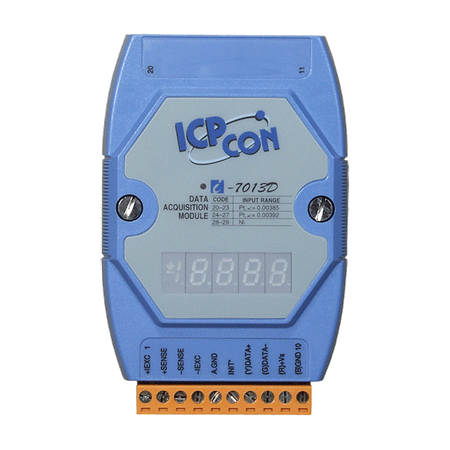

Moduły I-7013(D) i M-7013P(D) to jednostki jednowejściowe RTD do pomiaru temperatury za pomocą czujnika RTD, obsługujące czujniki typu Pt100, Ni120 oraz Pt1000. Moduł pozwala na podłączenie czujników RTD w konfiguracji 2/3/4-przewodowej oraz posiada funkcję wykrywania otwartych przewodów. Dodatkowo, moduły I-7013(D) i M-7013P(D) oferują izolację wewnątrzmodułową o wartości 3000 VDC i obsługują eliminację rezystancji przewodów dla połączeń 3/4-przewodowych. M-7013P i M-7013PD dodatkowo obsługują 1-kanałowe wejście cyfrowe jako licznik zdarzeń 50 Hz oraz 2-kanałowe wyjście cyfrowe jako alarm wysoki/niski. M-7013P i M-7013PD obsługują protokoły Modbus RTU oraz DCON, które można konfigurować za pomocą oprogramowania.
Zastosowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | 5-Digit 7 Segment LED Display |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±2 kV Contact for Each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | RTD |
| Analog Input: Sensor Type: | Pt100, Pt1000, Ni120 |
| Analog Input: Resistance Measurement: | 3.2 kΩ Max. |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.05% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz |
| Wejście analogowe: Ochrona przed przepięciem: | ±5 VDC |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: 3-wire RTD Lead Resistance Elimination: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
