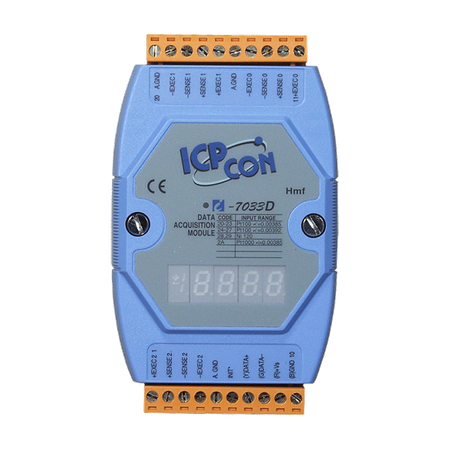

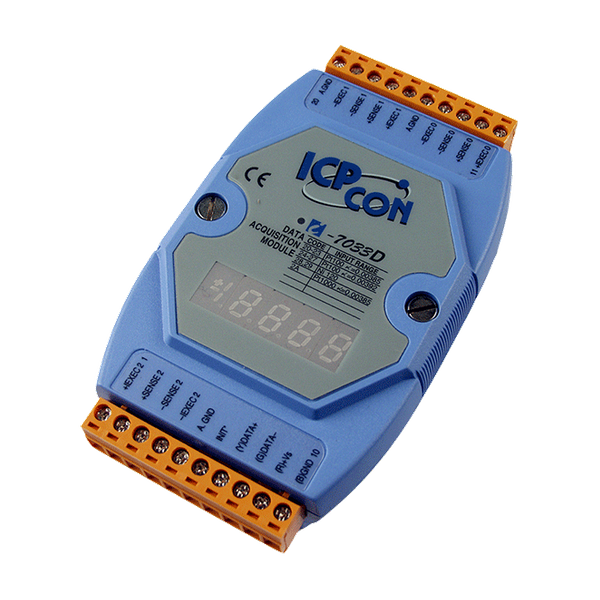

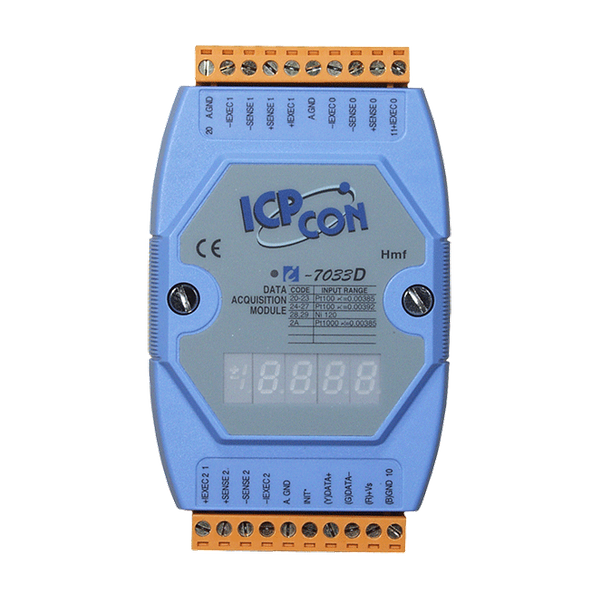

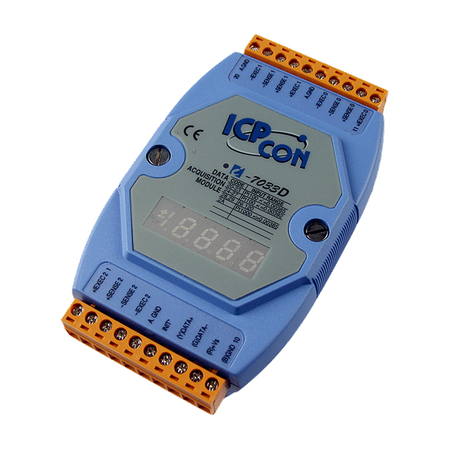

I-7033D

  • Moduł Wejścia RTD 3-kanałowy z Wyświetlaczem LED, używający Protokołu DCON (Niebieska Osłona) (RoHS)
  • I-7033D
  • I-7033D

Główne cechy

  • 3 wejścia RTD
  • Eliminacja rezystancji przewodów dla połączeń 3/4-przewodowych
  • Detekcja otwartego obwodu
  • Wbudowany podwójny watchdog

Wprowadzenie

Moduł I-7033 to 3-kanałowy moduł wejściowy RTD, który jest używany do pomiaru temperatur za pomocą czujnika RTD i obsługuje czujniki typu Pt100, Ni120 i Pt1000. Moduł umożliwia połączenia RTD 2/3/4-przewodowe i posiada funkcję wykrywania otwartego obwodu. Ponadto, I-7033 posiada izolację wewnętrzną 3000 VDC oraz wspiera eliminację rezystancji przewodów dla połączeń 3/4-przewodowych.

Zastosowania


• Automatyka budynków
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalne utrzymanie
• Zdalna diagnostyka
• Urządzenia testujące
pixel
Parametry techniczne:
Product Range:
I-7000
Moduł CPU
CPU Module: Watchdog Timer:
Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:
5-Digit 7 Segment LED Display
Izolacja
Isolation: Intra-module Isolation:
3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):
±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):
±2 kV Contact for Each Terminal
EMS Protection: Surge (IEC 61000-4-5):
±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:
1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:
3
Wejście analogowe: Typ:
RTD
Analog Input: Sensor Type:
Pt100, Pt1000, Ni120
Analog Input: Resistance Measurement:
3.2 kΩ Max.
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Dokładność:
±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:
15 Hz
Wejście analogowe: Ochrona przed przepięciem:
±25 VDC
Analog Input: Open Wire Detection:
Yes
Analog Input: 3-wire RTD Lead Resistance Elimination:
Yes
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
1200 ~ 115200 bps
COM Ports: Data Format:
(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:
DCON
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
+10 ~ +30 VDC
Power: Consumption:
1.6 W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 123 x 35 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +85 °C
Environment: Humidity:
10 ~ 95% RH, Non-condensing
Status:
Available
