Główne cechy
- Pomiar prądu tylko
- Wbudowany rezystor do uproszczenia pomiarów prądu
- Wykrywanie otwartego obwodu dla wejścia 4 ~ 20 mA
Wprowadzenie

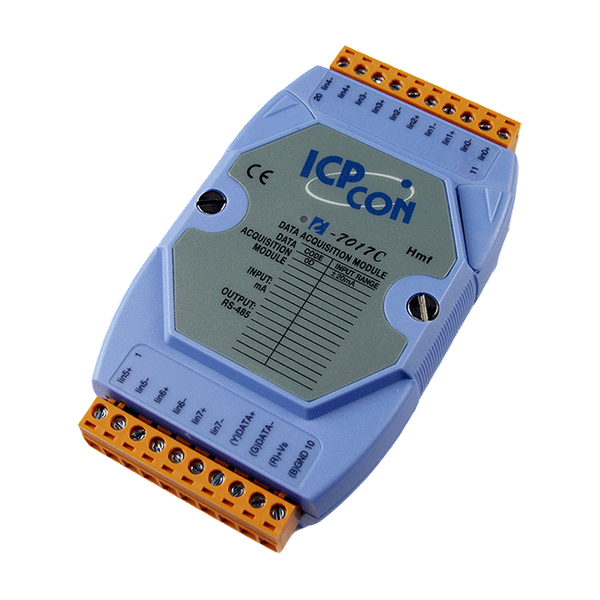

I-7017C to 8-kanałowy moduł wejściowy prądu, który jest specjalnie zaprojektowany do pomiaru prądu. Jego przyjazna dla użytkownika konstrukcja oszczędza czas i wysiłek podczas pomiaru prądu dzięki wbudowanemu rezystorowi, co pozwala na bezpośredni pomiar prądu. I-7017RC to ulepszona wersja I-7017C, z jedyną różnicą, że I-7017RC jest znacznie bardziej odpowiedni do krytycznie trudnych warunków środowiskowych. I-7017RC posiada również ochronę ESD 4 kV i +/- 200 VDC wspólną ochronę wejścia prądowego, a także izolację wewnętrzną 3000 VDC i wykrywanie otwartego obwodu dla wejścia 4 ~ 20 mA. Częstotliwość próbkowania I-7017RC i I-7017FC jest regulowana, co pozwala wybrać tryb szybki lub normalny. M-7017C i M-7017RC mają te same specyfikacje co I-7017C i M-7017RC, ale dodatkowo obsługują protokół Modbus RTU oraz protokół DCON.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testowe
Product Range: | I-7000 |
Moduł CPU | |
CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
Wejście analogowe: Kanały: | 8 Differential |
Wejście analogowe: Typ: | Natężenie |
Wejście analogowe: Zakres: | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
Wejście analogowe: Rozdzielczość: | 16-bit |
Wejście analogowe: Dokładność: | ±0.1% of FSR |
Wejście analogowe: Częstotliwość próbkowania: | 10 Hz |
Analog Input: Input Impedance: | Current: 125 Ω |
Analog Input: Common Voltage Protection: | ±15 VDC |
Analog Input: Overcurrent Protection: | 50 mA at 110 VDC |
Analog Input: Open Wire Detection: | For 4 ~ 20 mA Only |
Porty COM | |
Porty COM: Porty: | 1 x RS-485 |
Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2) |
COM Ports: Protocol: | DCON |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Input Range: | +10 ~ +30 VDC |
Power: Consumption: | 1.3 W |
Mechaniczny | |
Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +85 °C |
Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
Status: | Available |
