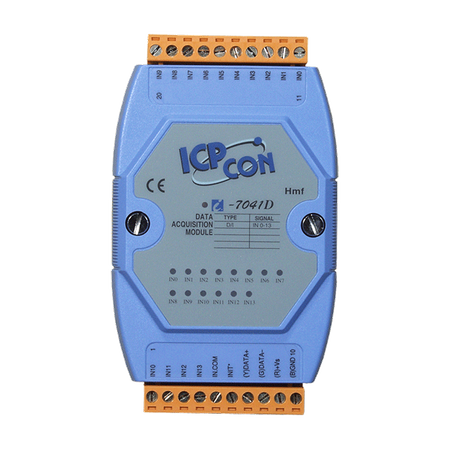

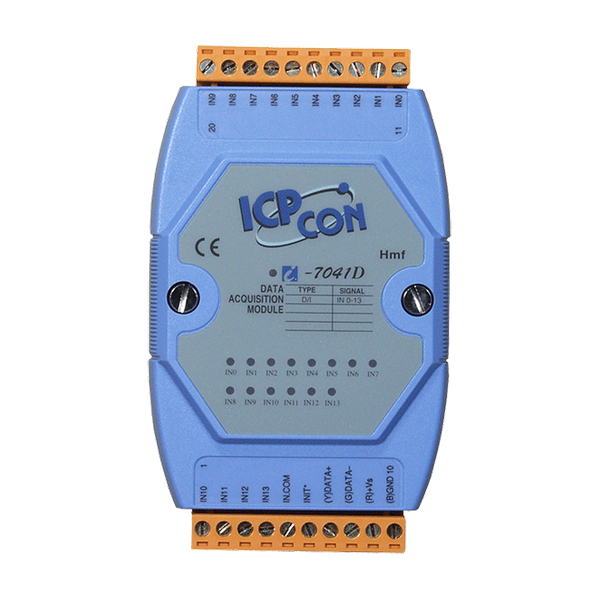

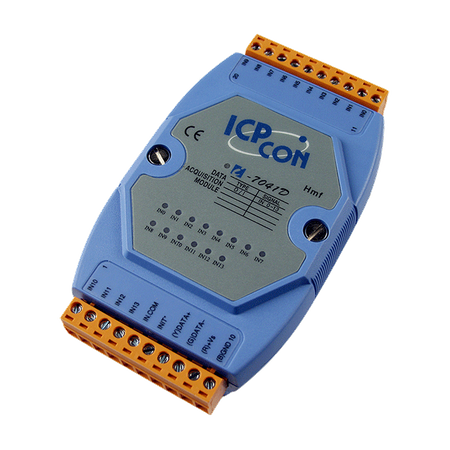

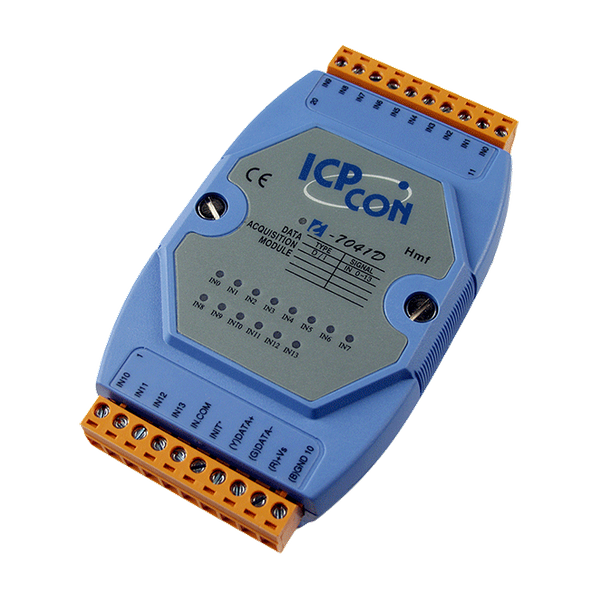

I-7041D

  • 14-kanałowy izolowany (mokry, 4~30 VDC) moduł DI z wyświetlaczem LED używający protokołu DCON (niebieska obudowa) (RoHS)
  • I-7041D
  • I-7041D

Główne cechy

  • Sygnały cyfrowe typu Sink lub Source
  • Izolacja optoizolatorowa
  • Wszystkie kanały mogą być używane jako liczniki 16-bitowe
  • Wbudowany podwójny watchdog

Wprowadzenie

Moduły I-7041 i I-7041P oferują 14 kanałów wejść cyfrowych z izolacją optoizolacyjną. Dodatkowo, można wybrać typ sygnałów cyfrowych Sink lub Source za pomocą połączeń kablowych, a wszystkie kanały mogą być używane jako liczniki 16-bitowe. Modele I-7041D i I-7041PD posiadają 14 diod LED do monitorowania statusu kanałów DI. Standardem jest ochrona ESD 4 kV i izolacja wewnątrzmodułowa 3750 VDC. Specyfikacja sprzętowa modułów M-7041 i M-7041P jest taka sama jak dla I-7041 i I-7041P, wspierają one protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania. ICPDAS zaleca wybór wersji "P" modułu wejść cyfrowych do zastosowań przemysłowych.

Zastosowania


• Wszystkie typy sterowania on/off
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy produkcji żywności i napojów
• Produkcja półprzewodników
• Systemy sterowania
pixel
Parametry techniczne:
Product Range:
I-7000
Moduł CPU
CPU Module: Watchdog Timer:
Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:
Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:
3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):
±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):
±4 kV Contact for each Terminal
,
±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:
1 x Power and Communication
,
14 x Digital Input
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:
14
Wejście cyfrowe/licznik: Typ:
Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):
Sink/Source
Digital Input/Counter: ON Voltage Level:
+1 VDC Max.
Digital Input/Counter: OFF Voltage Level:
+4 ~ +30 VDC
Digital Input/Counter: Max. Counts:
65535 (16-bit)
Digital Input/Counter: Frequency:
100 Hz
Digital Input/Counter: Min. Pulse Width:
5 ms
Digital Input/Counter: Input Impedance:
3 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:
±35 VDC
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
1200 ~ 115200 bps
COM Ports: Data Format:
(N, 8, 1)
COM Ports: Protocol:
DCON
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
+10 ~ +30 VDC
Power: Consumption:
1.0 W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 123 x 35 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +85 °C
Environment: Humidity:
10 ~ 95% RH, Non-condensing
Status:
Available
