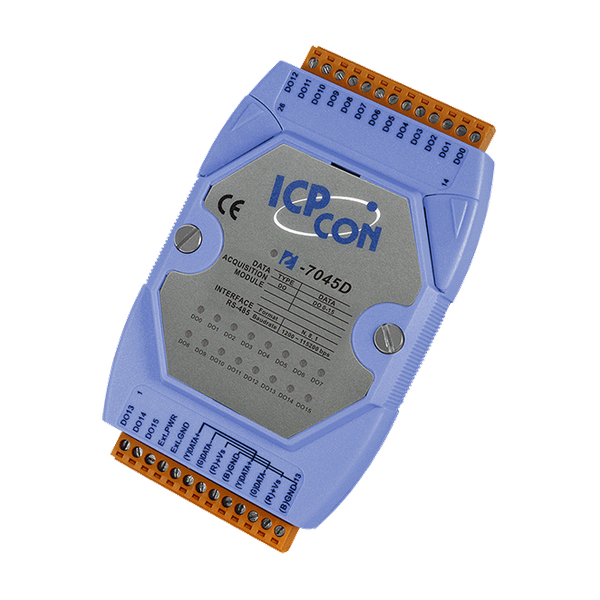

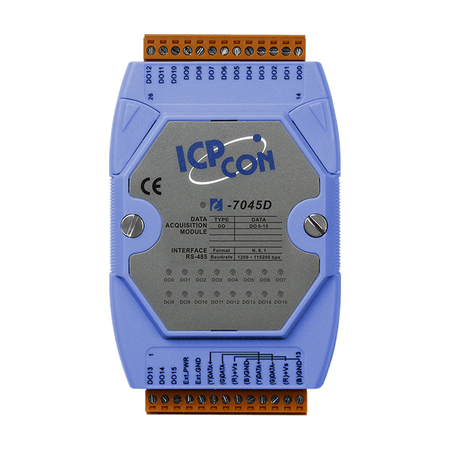

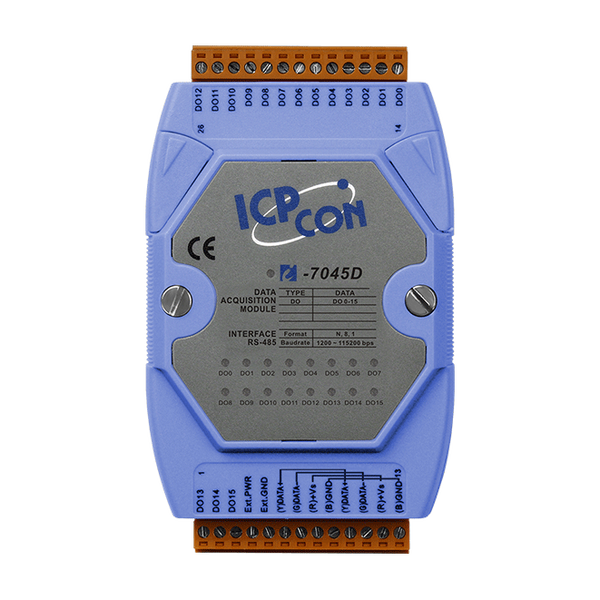

Name: I-7045D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wyjście cyfrowe typu Source z ochroną przed przeciążeniem
Konfigurowalne ustawienia wartości włączenia i bezpieczne wartości
Ochrona przed zwarciem
Ochrona przed przeciążeniem i przepięciami
Wbudowany podwójny watchdog

Wprowadzenie

Wszystkie moduły serii 7045 oferują 16 kanałów wyjść cyfrowych, z których każdy posiada izolację fotokoplerową. I-7045(D)/M-7045(D) obsługuje wyjścia typu source, natomiast I-7045(D)-NPN/M-7045(D)-NPN obsługuje wyjścia typu sink, i oba są wyposażone w ochronę przed zwarciem. Dostępne są opcje umożliwiające ustawienie wartości włączenia oraz wartości bezpiecznych, a także 16 wskaźników LED monitorujących status kanałów wyjść cyfrowych. Standardowo moduły są wyposażone w ochronę ESD 4 kV, ochronę EFT 4 kV, ochronę przed przepięciami 3 kV dla wejścia zasilania oraz izolację wewnątrzmodułową 3750 VDC. M-7045(D)/M-7075(D)-NPN ma te same specyfikacje sprzętowe co I-7045(D)/I-7045(D)-NPN, ale dodatkowo obsługuje protokół Modbus RTU oraz DCON.

Zastosowania

• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalne utrzymanie
• Zdalna diagnostyka
• Sprzęt do testowania

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for the 16 DO channels and Power, , ±2 kV for the RS-485 Port
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x Digital Output
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Open Source
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Source
Wyjście cyfrowe: Napięcie obciążenia:	+10 ~ +40 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/kanał
Wyjście cyfrowe: Ochrona przed przepięciem:	47 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.5 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
