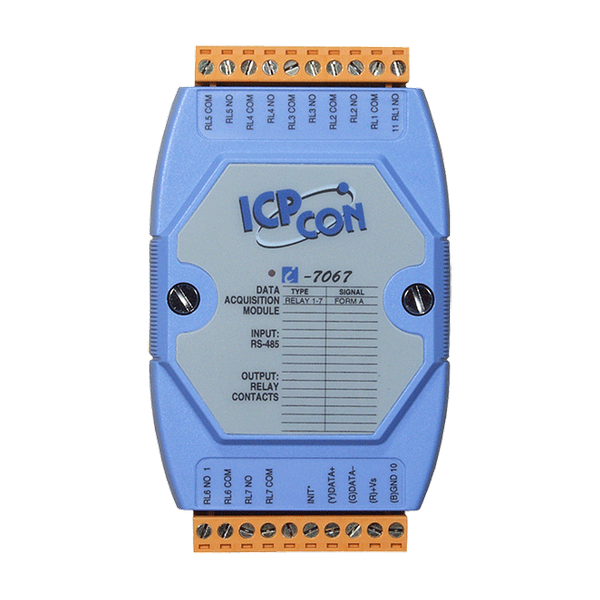

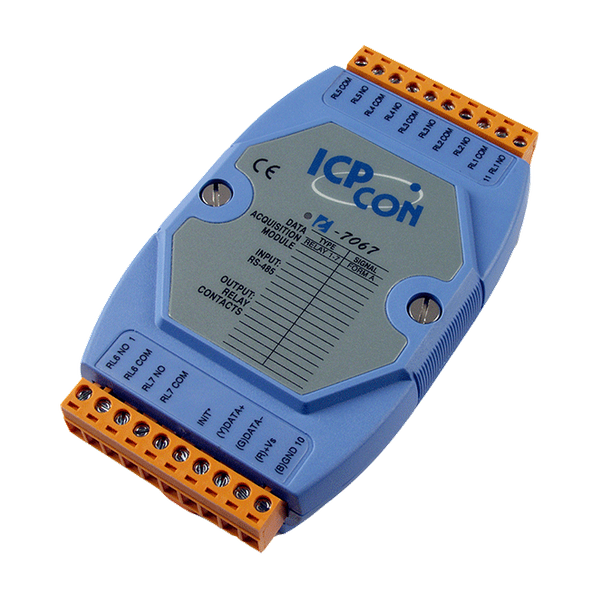

Name: I-7067
Brand: ICP DAS

Broszura Pobierz

Główne cechy

7 wyjść przekaźnikowych sygnału
Konfigurowalne ustawienia wartości początkowej i bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

Seria 7061 oferuje 12 wyjść przekaźnikowych o dużej mocy, natomiast seria 7067 oferuje 7 wyjść przekaźnikowych sygnału. Dostępne są opcje konfiguracji wartości początkowych i wartości bezpiecznych. Urządzenia te posiadają ochronę przed wyładowaniami elektrostatycznymi (ESD) o wartości 4 kV oraz izolację wewnątrzmodułową o napięciu 3750 VDC, co zwiększa ich zdolności ochrony przed zakłóceniami w środowisku przemysłowym. Wersje serii 7061 oznaczone literą „D” posiadają 12 wskaźników LED, a wersje serii 7067 oznaczone literą „D” posiadają 7 wskaźników LED, które mogą być używane do monitorowania statusu wyjść przekaźnikowych. Wersje oznaczone literą „M” obsługują zarówno protokoły Modbus RTU, jak i DCON, które można konfigurować za pomocą oprogramowania. Seria 7061 jest idealnym rozwiązaniem dla aplikacji o dużej mocy, natomiast seria 7067 jest najlepsza do małego przełączania sygnałów.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	1500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	7 (Form A)
Wyjście przekaźnikowe: Typ:	Przekaźnik sygnału
Relay Output: Contact Material:	Gold overlay silver palladium
Relay Output: Contact Rating:	0.5 A @ 120 VAC , 1 A @ 24 VDC
Relay Output: Operate Time:	5 ms
Relay Output: Release Time:	2 ms
Relay Output: Electrical Endurance:	1 x 10^5 ops.
Relay Output: Mechanical Endurance:	5 x 10^6 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.5 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
