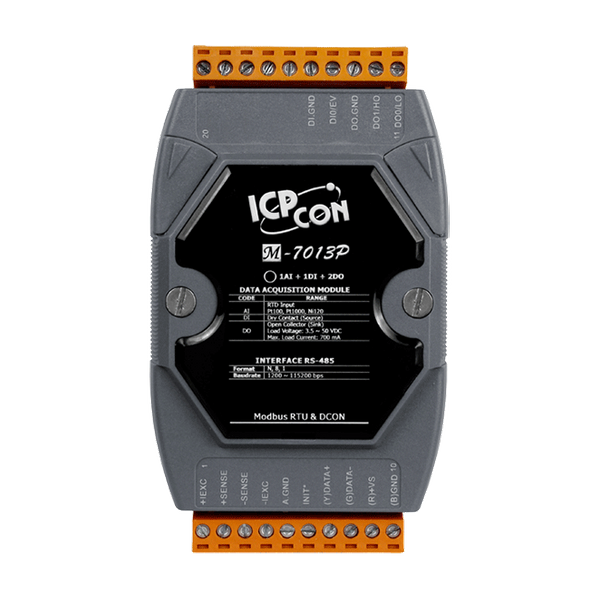

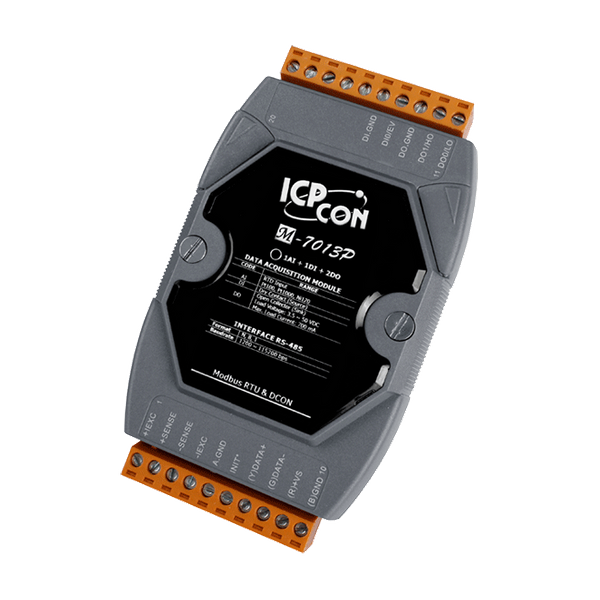

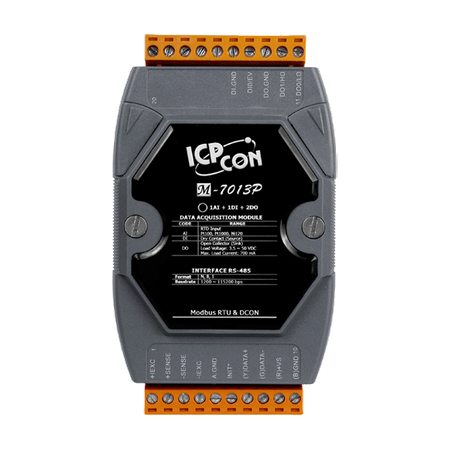

Name: M-7013P-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

1 wejście RTD
Eliminacja rezystancji przewodów dla połączeń 3/4-przewodowych
Licznik zdarzeń 50 Hz dla wejścia cyfrowego
Alarm wysoki/niski dla wyjścia cyfrowego
Wykrywanie otwartych przewodów
Wbudowany podwójny watchdog

Wprowadzenie

Moduł M-7013P/M-7013PD to jednokanałowy moduł wejść RTD służący do pomiaru temperatury za pomocą czujnika rezystancyjnego RTD i obsługujący typy czujników Pt100, Ni120 i Pt1000. Moduł pozwala na połączenia 2/3/4-przewodowe RTD i posiada funkcję wykrywania otwartych przewodów. Dodatkowo, M-7013P(D) zawiera izolację między modułami na poziomie 3000 V DC oraz obsługuje eliminację rezystancji przewodów dla połączeń 3/4-przewodowych. Moduł dodaje wsparcie dla jednokanałowego wejścia cyfrowego jako licznik zdarzeń 50 Hz oraz dwukanałowego wyjścia cyfrowego jako alarm wysoki/niski. M-7013P(D) obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania.

Zastosowania

• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	1
Wejście analogowe: Typ:	RTD
Analog Input: Sensor Type:	Pt100, Pt1000, Ni120
Analog Input: Resistance Measurement:	3.2 kΩ Max.
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.05% of FSR
Wejście analogowe: Częstotliwość próbkowania:	10 Hz
Wejście analogowe: Ochrona przed przepięciem:	±120 VDC
Analog Input: Open Wire Detection:	Yes
Analog Input: 3-wire RTD Lead Resistance Elimination:	Yes
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Source
Digital Input/Counter: ON Voltage Level:	Close to GND
Digital Input/Counter: OFF Voltage Level:	Open
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	50 Hz
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±30 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	2
Wyjście cyfrowe: Typ:	Open Collector, MOSFET
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	700 mA/Channel
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.6 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
