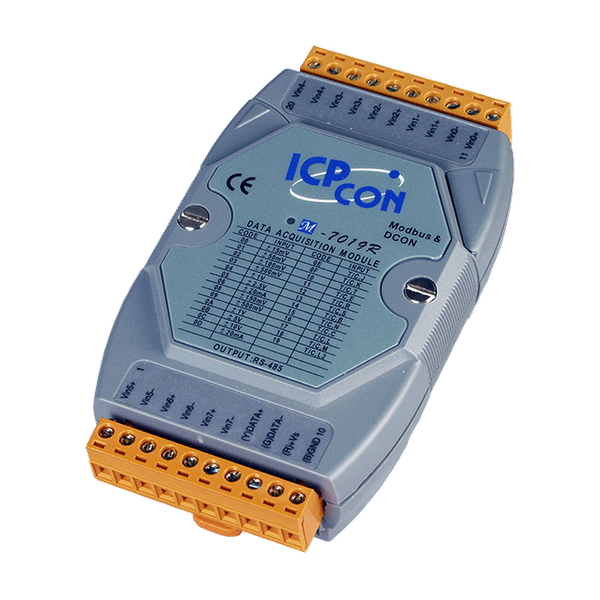

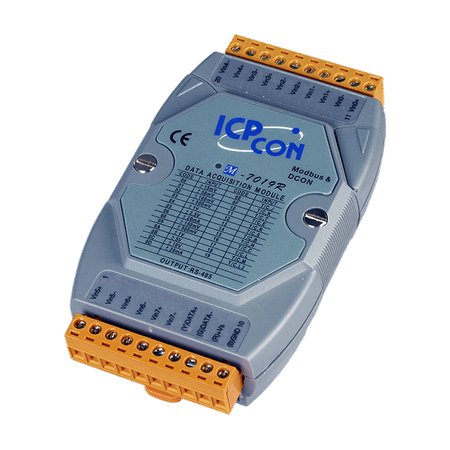

Name: M-7019R-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8 Uniwersalnych Wejść Analogowych
Konfiguracja Kanałów Indywidualna
Przełączenie Zworami do Wyboru Wejścia Napięciowego, Prądowego lub Termopara
Wysoka Ochrona przed Przepięciami Wejścio-Wymi
Wysoka Ochrona Przed Napięciem Wspólnym
Wykrywanie Otwartej Termopary
Wbudowany Podwójny Watchdog

Wprowadzenie

M-7019R to moduł wejść analogowych, który zawiera 8 różnicowych kanałów wejść analogowych. Wejście napięciowe, prądowe lub termopara może być wybrane dla wszystkich kanałów wejściowych za pomocą zwory, a każdy kanał może być skonfigurowany dla indywidualnego zakresu. Zakres wejscia napięcia może wynosić od ±15 mV do 10 V, zakres wejścia prądu może być od +4 do +20 mA, 0 do +20 mA lub ±20 mA, a typy J, K, T, E, R, S, B, N, C, L, M, LDIN43710 mogą być używane dla wejścia termopary.

Do jednego modułu może być podłączonych do 8 różnych typów wejść analogowych. Moduł zapewnia do 240 Vrms ochronę przed przepięciami, 4 kV ochronę ESD oraz izolację między-modułową 3000 VDC, a także wykrywanie otwartej linii dla termopary i wejść +4 ~ +20 mA. M-7019R obsługuje protokoły Modbus RTU i DCON, które mogą być konfigurowane za pośrednictwem oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak dla I-7019R.

Zastosowania

• Automatyzacja Budynków
• Automatyzacja Fabryk
• Automatyzacja Maszyn
• Zdalna Konserwacja
• Zdalna Diagnostyka
• Urządzenia Testujące

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	8 Differential
Wejście analogowe: Typ:	Voltage , Natężenie , Thermocouple
Analog Input: Sensor Type:	Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Wejście analogowe: Zakres:	Voltage: ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V , Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (Jumper selectable)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:	8 Hz (Total)
Analog Input: Input Impedance:	Voltage: 2 MΩ , Current: 125 Ω , Thermocouple: > 400 kΩ
Analog Input: Common Voltage Protection:	±200 VDC
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	For Thermocouple Only (Software Selectable, *Note1)
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.2 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
