M-7019Z-G/S - Moduł wejść analogowych
Moduł M-7019Z-G/S to zaawansowane rozwiązanie do monitorowania i przetwarzania sygnałów analogowych w aplikacjach automatyki przemysłowej. Zapewnia precyzyjne pomiarowanie różnego rodzaju sygnałów, od napięcia, przez prąd, po termopary. Jednostka ta została zaprojektowana z myślą o zastosowaniach wymagających wysokiej niezawodności i dokładności.
- Moduł CPU: Timer Watchdog, Programowalna komunikacja
- Izolacja: Izolacja wewnątrzmodułowa 3000 VDC
- Ochrona EMS: EFT (IEC 61000-4-4): ±4 kV dla linii zasilającej, ESD (IEC 61000-4-2): ±4 kV Kontakt dla każdego terminala
- Wskaźniki LED: Status 1 x Zasilanie i Komunikacja
- Wejście analogowe: 10 kanałów różnicowych, napięcie, prąd, termopara, stabilne i spójne wyjście temperaturowe, zakres: napięcie: ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V, zakres: prąd: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (wybieralny zworką), 16-bitowa rozdzielczość, dokładność: ±0.1% z FSR, częstotliwość próbkowania: 10 Hz (całkowita), impedancja wejściowa: napięcie: 2 MΩ, prąd: 125 Ω, termopara: > 400 kΩ, ochrona przed wspólnym napięciem: ±200 VDC, ochrona przed przepięciami: 240 Vrms, konfiguracja indywidualnych kanałów, wykrywanie przerwanego obwodu: Dla termopary (wybieralne programowo) i 4 ~ 20 mA
- Porty COM: 1 x RS-485, szybkość transmisji: 1200 ~ 115200 bps, format danych: (N, 8, 1), (N, 8, 2), (E, 8, 1), lub (O, 8, 1), protokół: Modbus RTU, DCON
- Zasilanie: Ochrona przed odwrotną polaryzacją, zakres wejściowy: +10 ~ +30 VDC, zużycie: maks. 1.8 W

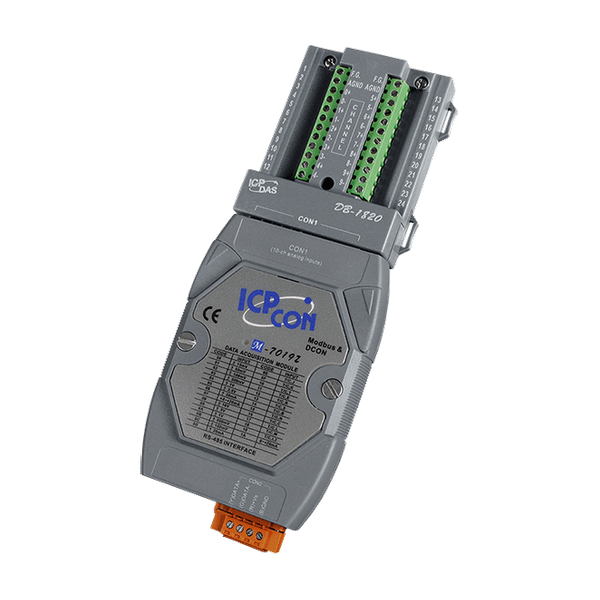

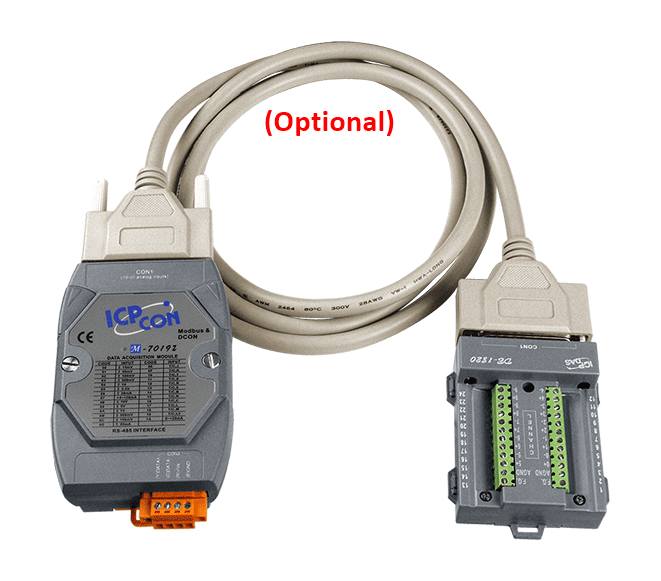

- Mechaniczne: Wymiary (mm): M-7019Z: 73 x 116 x 34 (szer. x dł. x wys.), Wymiary (mm): DB-1820: 65 x 78 x 22 (szer. x dł. x gł.), montaż na szynie DIN
- Środowisko: Temperatura pracy: -25 ~ +75 °C, Temperatura przechowywania: -40 ~ +85 °C, wilgotność: 10 ~ 90% RH, bez kondensacji
Parametry techniczne:
Moduł CPU | |
| Watchdog Timer: | Moduł komunikacyjny (programowalny) |
Izolacja | |
| Izolacja wewnątrzmodułowa: | 3000 VDC |
Ochrona EMS | |
| EFT (IEC 61000-4-4): | ±4 kV dla linii energetycznej |
| ESD (IEC 61000-4-2): | ±4 kV Styk dla każdego zacisku |
Wskaźniki LED | |
| Status: | 1 x Zasilanie i komunikacja |
Wejście analogowe | |
| Kanały: | 10 Różnica |
| Typ: | Napięcie ,
Natężenie ,
Termopara |
| Typ czujnika: | Termopara: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Stabilna i stała temperatura wyjściowa: | Tak |
| Zakres: | Napięcie: ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2,5 V, ±5 V, ±10 V ,
Prąd: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (wybierane zworką) |
| Rozdzielczość: | 16-bitowy |
| Dokładność: | ±0,1% FSR |
| Częstotliwość próbkowania: | 10 Hz (łącznie) |
| Impedancja wejściowa: | Napięcie: 2 MΩ ,
Prąd: 125 Ω ,
Termopara: > 400 kΩ |
| Ochrona przed wspólnym napięciem: | ±200 VDC |
| Ochrona przed przepięciem: | 240 Vrms |
| Konfiguracja poszczególnych kanałów: | Tak |
| Wykrywanie otwartego przewodu: | Dla termopary (wybierane programowo) i 4 ~ 20 mA |
Porty COM | |
| Porty: | 1 x RS-485 |
| Szybkość transmisji: | 1200 ~ 115200 bps |
| Format danych: | (N, 8, 1), (N, 8, 2), (E, 8, 1) lub (O, 8, 1) |
| Protokół: | Modbus RTU, DCON |
Power | |
| Ochrona przed odwrotną polaryzacją: | Tak |
| Input Range: | +10 do +30 VDC |
| Konsumpcja: | 1.8 W Max. |
Mechaniczny | |
| Wymiary (mm): | M-7019Z: 73 x 116 x 34 (szer. x dł. x wys.) ,
DB-1820: 65 x 78 x 22 (szer. x dł. x gł.) |
| Installation: | Montaż na szynie DIN |
Środowisko | |
| Temperatura pracy: | -25 ~ +75 °C |
| Temperatura przechowywania: | -40 ~ +85 °C |
| Wilgotność: | 10 ~ 90% RH, bez kondensacji |
