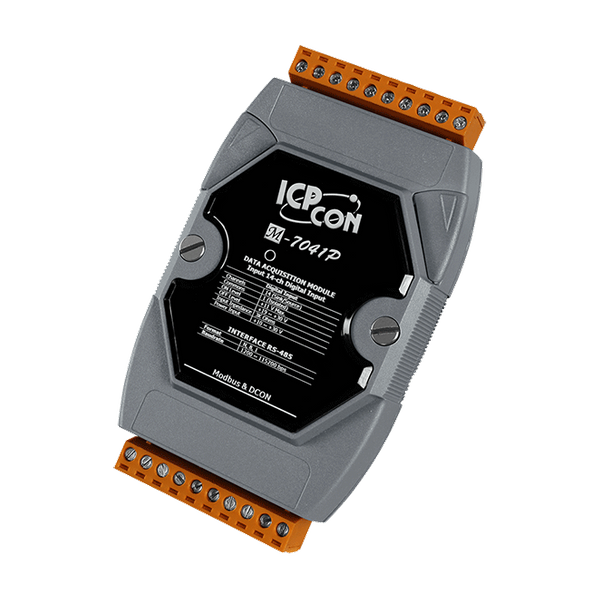

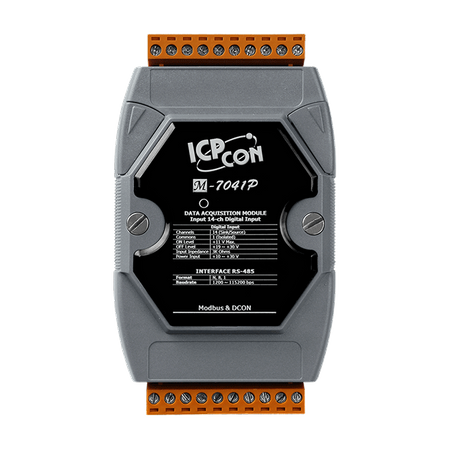

Name: M-7041P-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Sterowany prądowo lub napięciowo cyfrowy wejściowy
Izolacja optyczna
Wszystkie kanały mogą być używane jako liczniki 16-bitowe
Wbudowany podwójny watchdog

Wprowadzenie

M-7041(D)/M-7041P(D) oferuje 14 kanałów wejściowych cyfrowych, z których każdy posiada izolację optyczną. Możliwe jest wybranie typu wejścia (prądowe lub napięciowe) przez odpowiednie połączenie przewodów, a wszystkie kanały mogą być używane jako liczniki 16-bitowe. M-7041D/M-7041PD zawiera 14 wskaźników LED do monitorowania stanu kanałów.

M-7041(D)/M-7041P(D) obsługuje protokoły Modbus RTU i DCON, które mogą być konfigurowane za pomocą oprogramowania. Standardowo posiadają ochronę przed wyładowaniami elektrostatycznymi 4 kV i izolację między modułami 3750 VDC, a wszystkie specyfikacje sprzętowe są takie same jak w przypadku I-7041(D)/I-7041P(D). ICP DAS zaleca wybór wersji "P" modułu wejściowego cyfrowego do użytku przemysłowego.

Zastosowania

• Wszystkie typy kontroli ON/OFF
• Automatyka budynkowa
• Automatyka przemysłowa
• Maszyny przemysłowe
• Systemy spożywcze i napojowe
• Produkcja półprzewodników
• Systemy sterowania

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	14
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+19 ~ +30 VDC
Digital Input/Counter: OFF Voltage Level:	+11 VDC Max.
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	3 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±35 VDC
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.2 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
