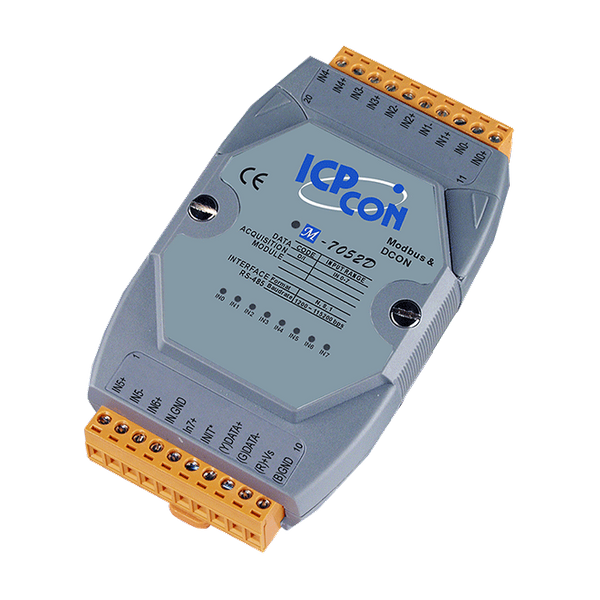

Name: M-7052D-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8 typu Sink- lub Source-wejścia cyfrowe

6 niezależnych i 2 wspólne kanały masy

Wysokie napięcie izolacji wewnątrz modułu
Wszystkie kanały mogą być używane jako liczniki 16-bitowe
Wbudowany podwójny watchdog

Wprowadzenie

M-7052/M-7052D zapewnia 6 w pełni niezależnych kanałów, które mogą być używane indywidualnie dla urządzeń z różnymi poziomami napięcia oraz 2 wspólnych kanałów masy dla cyfrowych wejść. Wejścia różnicowe charakteryzują się izolacją kanał-do-kanału. Typ wejścia (sink lub source) może być wybrany za pomocą połączeń przewodowych, a wszystkie kanały można również używać jako liczniki 16-bitowe. M-7052D posiada 8 wskaźników LED do monitorowania statusu kanałów. M-7052(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania. Standardem jest ochrona ESD 4 kV i izolacja wewnątrz modułu 5000 Vrms, a wszystkie specyfikacje sprzętowe są takie same jak w I-7052(D).

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testowy

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	5000 Vrms
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x Digital Input
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	8
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+4 ~ +30 VDC
Digital Input/Counter: OFF Voltage Level:	+1 VDC Max.
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	3 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±35 VDC
Digital Input/Counter: Channel-to-Channel Isolation:	±2 kV for differential only
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.6 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
