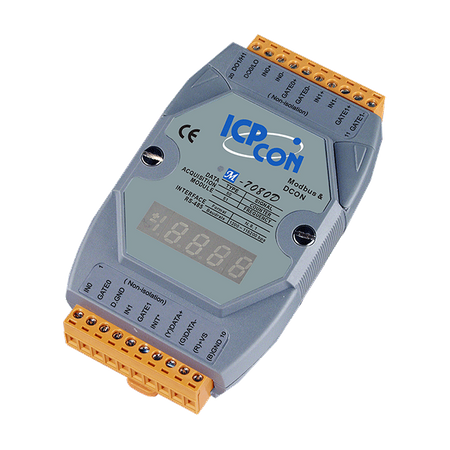

Name: M-7080D-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

2 wejścia licznikowo-częstotliwościowe
Obsługuje 32-bitowy licznik
Izolowane lub nieizolowane wejście
Programowalne wyjście alarmowe, filtr cyfrowy i poziom napięcia progowego
Maksymalna częstotliwość do 100 kHz
Wbudowany podwójny watchdog

Wprowadzenie

Moduł M-7080(D)/M-7080B(D) oferuje 2 kanały wysokiej prędkości liczników lub wejść częstotliwości oraz 2 kanały wyjść cyfrowych. Dostępne są dwa rodzaje wejść cyfrowych: jedno dla wejścia izolowanego, a drugie dla nieizolowanego. Wejście izolowane zapewnia napięcie izolacji 3750 Vrms, a wejście nieizolowane zapewnia programowalny poziom napięcia progowego. Wbudowany filtr cyfrowy jest ważny zarówno dla wejścia izolowanego, jak i nieizolowanego i może filtrować szum, gdzie szerokość impulsu wysoką/niską jest mniejsza niż minimalna szerokość wysoką/niską filtru cyfrowego. Maksymalny licznik to 32-bit, a maksymalna częstotliwość to 100 kHz.

Moduł oferuje również programowalne wyjście alarmowe z nieizolowanymi otwartymi kolektorami. M-7080(D)/M-7080B(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w przypadku I-7080(D)/I-7080B(D). Funkcja M-7080B(D) jest taka sama jak w przypadku M-7080(D), z tą różnicą, że M-7080B(D) zapewnia funkcję wirtualnego podtrzymania bateryjnego w trybie licznikowym.

Zastosowania

• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	5-Digit 7 Segment LED Display
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
EMS Protection: Surge (IEC 61000-4-5):	±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe
Digital Input: Programmable Threshold Voltage:	+0.1 ~ +5 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	2
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	30 mA/channel
Counter/Frequency/Encoder Input
Counter/Frequency/Encoder Input: Channels:	2
Counter/Frequency/Encoder Input: Type:	Counter, Frequency
Counter/Frequency/Encoder Input: Counter Mode:	Up
Counter/Frequency/Encoder Input: Frequency Mode:	Yes
Counter/Frequency/Encoder Input: Counter/Encoder Bits:	32-bit
Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP):	Sink
Counter/Frequency/Encoder Input: ON Voltage Level:	Isolated: +3.5 ~ +30 VDC , Non-isolated: +2.4 ~ +5 VDC
Counter/Frequency/Encoder Input: OFF Voltage Level:	+1 VDC Max.
Counter/Frequency/Encoder Input: Frequency Accuracy:	1 Hz or 10 Hz
Counter/Frequency/Encoder Input: Individual Channel Configuration:	No
Counter/Frequency/Encoder Input: Max. Speed:	100 KHz
Counter/Frequency/Encoder Input: Low Pass Filter:	2 μs to 65 ms
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	2.2 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
