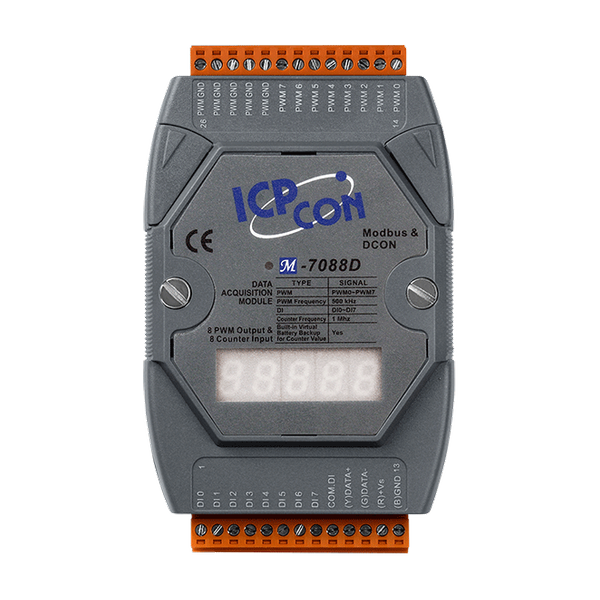

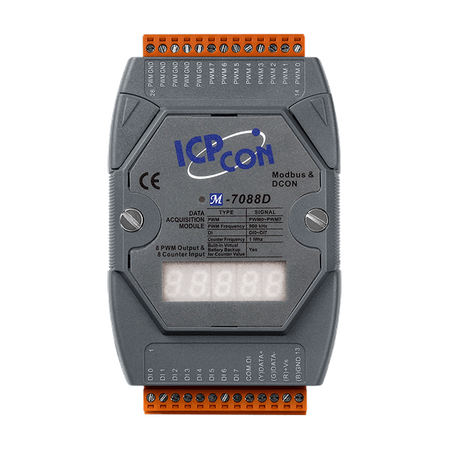

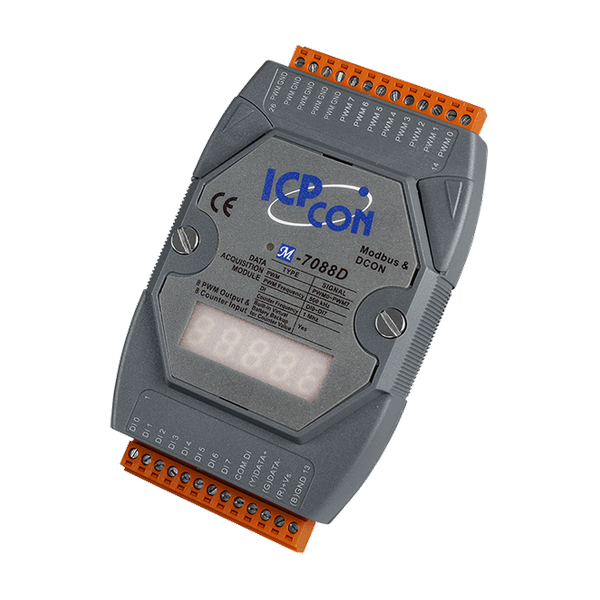

Name: M-7088D-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8 wyjść PWM i 8 wejść liczników
Tryb burst i tryb ciągły dla wyjścia PWM
Tryb wyzwalania programowego i sprzętowego dla wyjścia PWM
Indywidualne i synchroniczne wyjścia PWM
Szybkie liczniki
Wbudowany podwójny watchdog

Wprowadzenie

M-7088/M-7088D oferuje 8-kanałowe wyjście PWM (modulacja szerokości impulsu) oraz 8-kanałowe wejście liczników i może być używany do tworzenia efektywnych kosztowo systemów sterowania analogowego. PWM to potężna technika sterowania obwodami analogowymi, która wykorzystuje cyfrowe wyjście do generowania przebiegu o zmiennej szerokości impulsu i częstotliwości, który może być następnie użyty do kontroli obwodów analogowych w takich zastosowaniach, jak sterowanie położeniem lub prędkością silników, jasnością lamp czy prędkością wentylatorów, itp.

W zależności od zastosowań, dla wyjścia PWM można używać trybu burst lub trybu ciągłego. Dodatkowo, wszystkie cyfrowe kanały wejściowe mogą być również używane jako szybkie liczniki o prędkości do 1 MHz. M-7088(D) wspiera zarówno protokół Modbus RTU, jak i DCON, które mogą być konfigurowane za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak dla I-7088(D). M-7088(D)/S pozwala na zwiększenie napięcia obciążenia od +3,5 do +50 V dla 8-kanałowych wyjść PWM oraz 8-kanałowych szybkich liczników.

Zastosowania

• Sterowanie położeniem/prędkością silników
• Regulacja jasności lamp
• Sterowanie prędkością wentylatorów

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	5-Digit 7 Segment LED Display
Memory
Memory: Battery Backup:	Yes
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
PWM
PWM: Channels:	8
PWM: Type:	TTL
PWM: Sink/Source (NPN/PNP):	Sink, Source
PWM: Load Voltage:	+5 VDC
PWM: Load Current:	Sink: 10 mA @ 5 VDC/Channel , Source: 1 mA @ 5 VDC/Channel
PWM: Frequency:	1 Hz ~ 500 kHz
PWM: Duty Cycle:	0.1 to 99.9 %
PWM: Mode:	Burst, Continuous
PWM: Burst Count:	1 to 65535
PWM: Trigger Start:	Hardware or Software
Counter/Frequency/Encoder Input
Counter/Frequency/Encoder Input: Channels:	8
Counter/Frequency/Encoder Input: Type:	Counter
Counter/Frequency/Encoder Input: Counter Mode:	Up
Counter/Frequency/Encoder Input: Counter/Encoder Bits:	32-bit
Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP):	Sink
Counter/Frequency/Encoder Input: ON Voltage Level:	+3.5 ~ +5 VDC
Counter/Frequency/Encoder Input: OFF Voltage Level:	+1 VDC Max.
Counter/Frequency/Encoder Input: Max. Speed:	1 MHz
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	3.4 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
