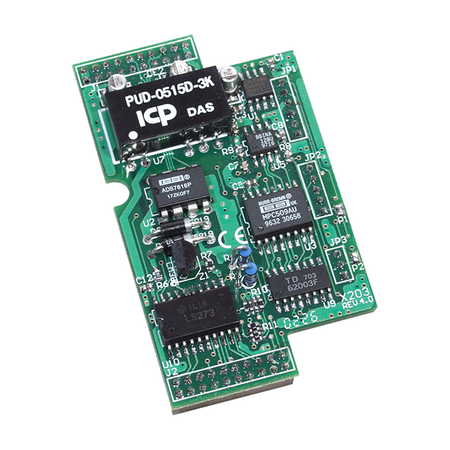

Name: X203
Brand: ICP DAS

Broszura Pobierz

Główne cechy

2-kanałowy nieizolowany analogowy sygnał wejściowy, 2-kanałowy nieizolowany sygnał wejściowy cyfrowy oraz 6-kanałowy nieizolowany sygnał wyjściowy cyfrowy
12-bit różnicowy wejściowy (0 ~ 20 mA)

Wprowadzenie

Seria X-board jest przeznaczona dla I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX oraz serii uPAC-7186EX (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).

Na jednym µPAC można zamontować tylko jedną płytę X-board.

X203 to 2-kanałowy nieizolowany analogowy sygnał wejściowy, 2-kanałowy nieizolowany sygnał wejściowy cyfrowy oraz 6-kanałowy nieizolowany sygnał wyjściowy cyfrowy dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG i uPAC-7186EX.

Parametry techniczne:

Product Range:	X-board
Wejście analogowe
Wejście analogowe: Kanały:	2
Wejście analogowe: Rozdzielczość:	12-bit
Wejście analogowe: Częstotliwość próbkowania:	1 KHz Max.
Analog Input: Input Impedance:	125 Ohm
Analog Input: Common Voltage Protection:	±15 VDC
Wejście cyfrowe
Wejście cyfrowe: Kanały:	2
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink
Wejście cyfrowe: ON Poziom napięcia:	+1V Max.
Wejście cyfrowe: OFF Poziom napięcia:	+3.5 V ~ +30 VDC
Wejście cyfrowe: Izolacja:	None
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	6
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	NPN
Wyjście cyfrowe: Napięcie obciążenia:	≤ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA
Wyjście cyfrowe: Izolacja:	None
Mechaniczny
Mechanical: Dimensions (mm):	38 mm x 64 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
