Główne cechy
- 3-kanałowe wejście analogowe bez izolacji oraz 1-kanałowe wyjście analogowe bez izolacji, a także 4-kanałowe wejście cyfrowe bez izolacji i 4-kanałowe wyjście cyfrowe bez izolacji
- 12-bitowe wejście (±5 VDC)
- 12-bitowe wyjście (±5 VDC)
Wprowadzenie
Seria X-board jest przeznaczona dla modułów I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX oraz uPAC-7186EX Series (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).
Powyższe µPAC może obsługiwać tylko jedną X-board.

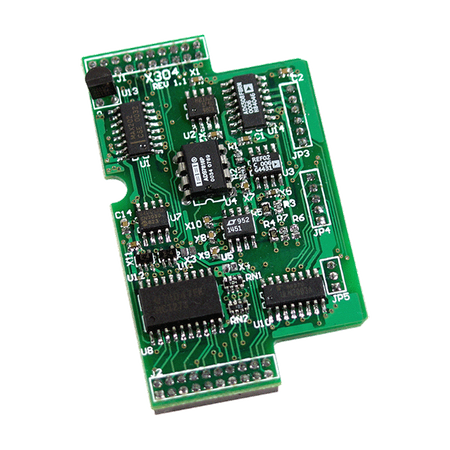

X304 to 3-kanałowe wejście analogowe bez izolacji oraz 1-kanałowe wyjście analogowe bez izolacji, a także 4-kanałowe wejście cyfrowe bez izolacji i 4-kanałowe wyjście cyfrowe bez izolacji, przeznaczone dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG oraz uPAC-7186EX.
Powyższe µPAC może obsługiwać tylko jedną X-board.
X304 to 3-kanałowe wejście analogowe bez izolacji oraz 1-kanałowe wyjście analogowe bez izolacji, a także 4-kanałowe wejście cyfrowe bez izolacji i 4-kanałowe wyjście cyfrowe bez izolacji, przeznaczone dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG oraz uPAC-7186EX.
Parametry techniczne:
| Product Range: | X-board |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 3 |
| Wejście analogowe: Typ: | Voltage |
| Wejście analogowe: Zakres: | ± 5 VDC |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Częstotliwość próbkowania: | 1 KHz Max. |
| Analog Input: Input Impedance: | 50 KOhm |
| Wejście analogowe: Ochrona przed przepięciem: | ±30 VDC |
| Wejście analogowe: Izolacja: | none |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Analog Output: Type: | Voltage |
| Wyjście analogowe: Zakres: | ± 5 VDC |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Analog Output: Voltage Output Capability: | 10 mA |
| Analog Output: Isolation: | None |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 4 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5V ~ +30VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +1V Max. |
| Wejście cyfrowe: Izolacja: | None |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | NPN |
| Wyjście cyfrowe: Napięcie obciążenia: | ≤ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA |
| Wyjście cyfrowe: Izolacja: | None |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 38 mm x 64 mm |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90 %, Non-condensing |
| Status: | Available |
