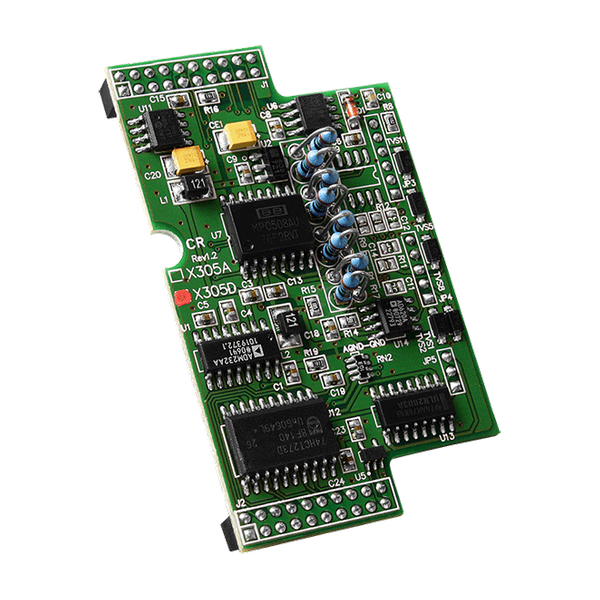

Name: X305D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8-kanałowe Analogowe Wejście Bez Izolacji oraz 2-kanałowe Wejście Cyfrowe i 2-kanałowe Wyjście Cyfrowe
12-bitowe Wejście Single-Ended (0 ~ 20 mA)

Wprowadzenie

Seria X-board jest przeznaczona dla I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX oraz serii uPAC-7186EX (uPAC-7186EX, uPAC-7186PEX, uPAC-7186EG, uPAC-7186EX-FD, uPAC-7186EX-SM).

Na każdym µPAC można zamontować tylko jedną płytę X-board.

X305D to 8-kanałowa płyta z Analogowymi Wejściami Bez Izolacji oraz 2-kanałowa płyta z Wejściem Cyfrowym i 2-kanałowa płyta z Wyjściem Cyfrowym, przeznaczona dla serii I-7188XB, I-7188XG, I-7188EX, I-7188EG oraz uPAC-7186EX.

Parametry techniczne:

Product Range:	X-board
Wejście analogowe
Wejście analogowe: Kanały:	8
Wejście analogowe: Typ:	Natężenie
Wejście analogowe: Zakres:	0 ~ 20 mA
Wejście analogowe: Rozdzielczość:	12-bit
Wejście analogowe: Częstotliwość próbkowania:	4 KHz Max.
Analog Input: Input Impedance:	125 Ohm
Wejście analogowe: Ochrona przed przepięciem:	±30 VDC
Wejście analogowe: Izolacja:	none
Wejście cyfrowe
Wejście cyfrowe: Kanały:	2
Wejście cyfrowe: Typ:	Styk suchy
Wejście cyfrowe: ON Poziom napięcia:	Blisko GND
Wejście cyfrowe: OFF Poziom napięcia:	Otwórz
Wejście cyfrowe: Izolacja:	None
Digital Input: Overvoltage Protection:	30 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	2
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink (NPN) [pol]
Wyjście cyfrowe: Napięcie obciążenia:	≤ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA
Wyjście cyfrowe: Ochrona przed przepięciem:	1.4 A
Wyjście cyfrowe: Izolacja:	None
Power
Power: Consumption:	1 mW
Mechaniczny
Mechanical: Dimensions (mm):	38 mm x 64 mm
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90 %, Non-condensing
Status:	Available
