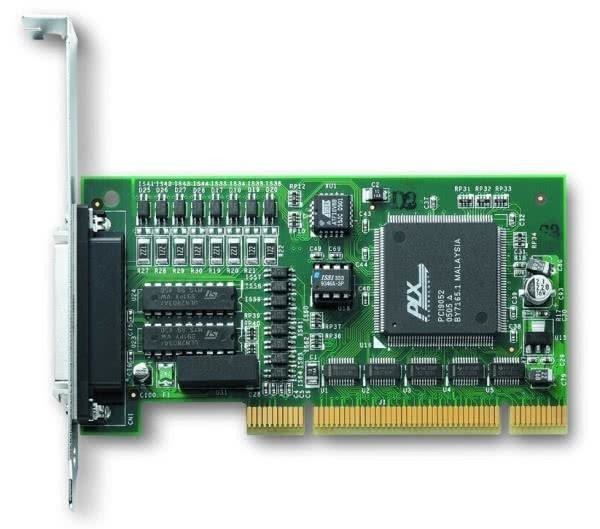

LPCI-7230

  • Karta 3.3/5 V PCI Low Profile - 16 izolowanych wejść i 16 izolowanych wyjść cyfrowych
  • LPCI-7230

Features

  • Support a 32-bit 3.3 V or 5 V PCI bus
  • 16-CH isolated digital inputs & 16-CH isolated digital outputs
  • 2500 Vrms optical isolation
  • Sink current up to 500 mA on single isolated output
  • Two external interrupt sources
  • Compact, low-profile size PCB

Specifications

  • Isolated Digital Input

    • Number of channels: 16
    • Maximum input range: 24 V, non-polarity
    • Digital logic levels: 0-24 V, non-polarity
      Input high voltage: 5-24 V
      Input low voltage: 0-1.5 V
    • Input resistance: 1.2 k @ 0.5 W
    • Isolation voltage: 2500 Vrms
    • Interrupt sources:
      Digital input channel 0 and 1
    • Data transfers: programmed I/O

  • Isolated Digital Output

    • Number of channels: 16
    • Output type: Darlington transistor
    • Sink current:
      500 mA for one channel @ 100% duty
      370 mA for all channels @ 10% duty
      130 mA for all channels @ 50% duty
    • Power dissipation: Max. 1.47 W per chip (8 DO channels)
    • Supply voltage: 5-35 Vdc
    • Isolation voltage: 2500 Vrms
    • Data transfers: programmed I/O

  • General Specifications

    • I/O connector: One 50-pin SCSI-II female
    • Operating temperature: 0°C to 60 °C
    • Storage temperature: -20°C to 80 °C
    • Relative humidity: 5% to 95%, non-condensing
    • Power requirements: +3.3 V @ 279 mA
    • Dimensions (not including connectors): 120 mm X 65 mm

Software Support

  • Operating Systems

    • Windows 7/Vista/XP/2000/2003 Server
    • Linux
    • Windows CE (call for availability)

  • Recommended Software

    • AD-Logger
    • VB.NET/VC.NET/VB/VC++/BCB/Delphi
    • DAQBench

  • Driver Support

    • DAQPilot for Windows
    • DAQPilot for LabVIEW
    • DAQ-MTLB for MATLAB
    • PCIS-DASK for Windows
    • PCIS-DASK/X for Linux

Ordering Information

  • LPCI-7230 - 16-CH Isolated DI & 16-CH Isolated DO Low-Profile PCI Card

Accessories

  • Terminal Boards

    • DIN-50S-01 - Terminal Board with One 50-pin SCSI-II Connector and DIN-Rail Mounting (Cables are not included)

  • Cable

    • ACL-10250-1 - 50-pin SCSI-II cable (mating with AMP-787082-5), 1 M
