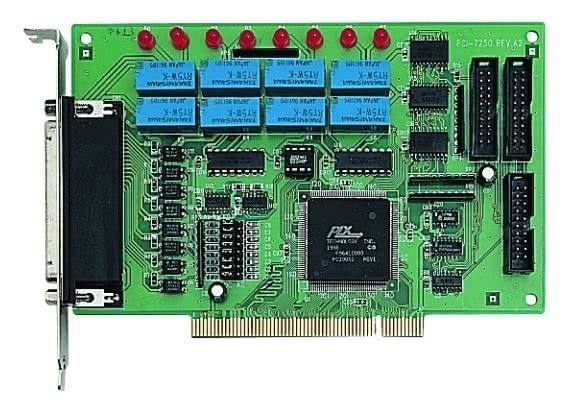

PCI-7250

  • Karta 5V PCI - 8 izolowanych wejść cyfrowych i 8 wyjść przekaźnikowych (4x SPDT, 4x SPST) z diodami sygnalizującymi stan przekaźników i włączanym filtrem RC dla wejść cyfrowych
  • PCI-7250

Adlink PCI-7250 posiada 4 kanały SPDT (Form C) i 4 kanały SPST (Form A) wyjść przekaźnikowych oraz 8 kanałów izolowanych wejść cyfrowych. Informacja o stanie każdego z przekaźników sygnalizowana jest przypisaną diodą wlutowaną na kartę.

Wszystkie wejścia cyfrowe są niebiegunowe, z optoizolacją i mogą być ustawione na pracę z filtrem RC lub bez niego. PCI-7250 doskonale nadaje się do akwizycji danych w środowisku o dużych zakłóceniach.



Features

  • Pracuje na szynie 5V PCI 32-bit
  • 8 kanałów wyjść przekaźnikowych
  • 8 kanałów izolowanych wejść cyfrowych
  • Wbudowane diody LED informujące o stanie przekaźników
  • Wlutowane obwody sterujące przekaźnikami
  • Wbudowany filtr niskoprzepustowy dla wejść cyfrowych
  • Możliwość rozszerzenia PCI-7250 aż do 32 kanałów przekaźników i 32 wejść cyfrowych za pomocą 3 kart PCI-7251



Specifications

    • Isolated Digital Input



      • Number of channels: 8
      • Maximum input range: 24 V, non-polarity
      • Digital logic levels: 0-24 V, non-polarity
        Input high voltage: 5-24 V
        Input low voltage: 0-1.5 V
      • Input resistance: 2.2 kΩ @ 0.33 W
      • Isolation voltage: 5000 Vrms
      • Data transfers: programmed I/O



    • Relay Output



      • Number of channels: 8
      • Relay types:
        Channel 0-3: SPDT (normal open)
        Channel 4-7: SPST (normal open)
      • Contact rating:
        AC: 120 V @ 0.5 A
        DC: 24 V @ 1 A
      • Breakdown voltage: 1000 Vrms
      • Contact resistance: 100 m
      • Relay ON/OFF time:
        Operate time: 8 ms
        Release time: 8 ms
      • LED indicators: onboard LEDs for relay status
      • Expected life:
        >5x10^5 operations @ 1 A, 24 Vdc
        >2x10^5 operations @ 0.5 A, 120 Vac
      • Data transfers: programmed I/O



    • General Specifications



    • I/O connector: 37-pin D-sub female
    • Operating temperature: 0 °C to 60 °C
    • Storage temperature: -20 °C to 80 °C
    • Relative humidity: 5% to 95%, non-condensing
    • Power requirements: +5 V 140 mA typical
    • Dimensions (not including connectors): 162 mm x 107 mm

Software Support

    • Operating Systems



      • Windows 7/Vista/XP/2000/2003 Server
      • Linux
      • Windows CE (call for availability)



    • Recommended Software



      • AD-Logger
      • VB.NET/VC.NET/VB/VC++/BCB/Delphi
      • DAQBench



    • Driver Support



    • DAQPilot for Windows
    • DAQPilot for LabVIEW
    • DAQ-MTLB for MATLAB
    • PCIS-DASK for Windows
    • PCIS-DASK/X for Linux

Ordering Information

  • PCI-7250 - 8-CH Relay Outputs & 8-CH Isolated DI Card

Accessories

    • Terminal Boards



      • DIN-37D-01 - Terminal Board with One 37-pin D-sub Connector and DIN-Rail Mounting (Cables are not included)



      • ACLD-9137-01 - General-Purpose Terminal Board with One 37-pin D-sub Male Connector (Cables are not included)



    • Cables



      • ACL-10137-1MM - 37-pin D-sub M/M cable, 1 M (DIN-37D-01)



    • ACL-10137-1MF - 37-pin D-sub M/F cable, 1 M (ACLD-9137-01)



Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
