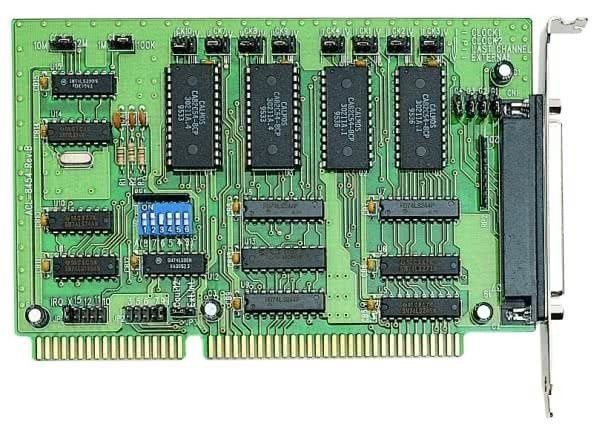

ACL-8454/12

  • Karta ISA - 16 wejść i 8 wyjść cyfrowych oraz 8 liczników 16-bitowych i 2 timery 32-bitowe
  • ACL-8454/12
Features
  • 12 counters/timers
  • Multi-configurations of counters/timers:
    Flexible setting for each independent counter, the clock source could be external, internal or cascaded. The gate signal is external controlled or internal cascaded signal.
  • 8 digital output channels
  • 16 digital input channels shared with the same signal lines with external gate control and external clock input
  • Two interrupt sources
  • The first interrupt source comes from output of counter #6 and this signal is jumper selectable to one of 4 IRQ channels
  • The second interrupt source comes from either internal periodic or external source. This signal is jumper selectable to one of 5 IRQ channels.
  • Synchronized 4 channels frequency measurement is possible
  • 37-pin D-type female connector
  • AT-Bus and compact size (Half-size only)
Specifications
  • Programmable Counter/Timer

    • Device: 8254 x 4
    • Counters: 16-bit down counter
    • Clock source: internal clock, external source or cascaded
    • Gate control: default enable or external control

  • Digital I/O (DIO)

    • Input channels: 16 channels
    • Output channels: 8 channels (dedicated output)
    • Electrics characteristics: TTL compatible signal

  • General Specifications

    • I/O Base Address: 8 consecutive address space
    • Interrupt IRQ: IRQ 3, ..., IRQ 15 (9 levels jumper selectable)
    • Connector: 37-pin D-type female connector
    • Operating Temperature: 0° C ~ 60° C
    • Storage Temperature: -20° C ~ 80° C
    • Humidity: 5 ~ 95%, non-condensing
    • Power Consumption: +5 V @ 210 mA maximum
    • Dimension: 163 mm (L) x 108 mm (W)
Ordering Information
  • ACL-8454/12 - 8-CH 16-Bit Counters, 2-Ch 32-Bit timer & Digital I/O Card
