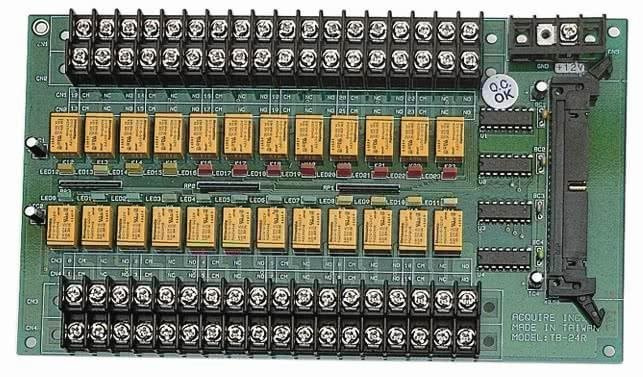

TB-24R/12-01

  • Panel zaciskowy ze złączem 50-pin ribbon-M i 24 przekaźnikami o napięciu cewki 12 V; bez kabli połączeniowych
  • TB-24R/12-01
Features
  • 24-CH single-pole, double-throw (SPDT form C) relay outputs
  • 50-pin Opto-22 compatible connector
  • Maximum switching voltage 220 Vdc/250 Vac
  • Maximum switching current up to 2 A DC/AC
  • LED indicator for relay status
  • Onboard relay driver circuitry
  • Screw terminals for easy filed wiring
Specifications
  • Relay Output:
    • Number of channels: 24
    • Relay Type: SPDT (Form C)
    • Contact Rating:
      • AC: 125 V @ 0.6 A
      • DC: 30 V @ 2 A
    • Breakdown Voltage: 1500 Vrms
    • Contact Resistance: 50 mΩ
    • Relay ON/OFF Time:
      • Operate time: 3 ms
      • Release time: 3 ms
    • LED Indicators for Relay Status: per channel
    • Expected Life: 5 x 10^5 operations @ 2 A, 30 Vdc
    • External Coil Excitation Voltage: 12 V nominal, 19.2 V maximum
  • I/O Connector:
    • 50-pin ribbon male
  • Operating Temperature: 0 ~ +60˚C
  • Storage Temperature: -20 ~ +80˚C
  • Relative Humidity: 5 ~ 95%, non-condensing
  • Power Consumption: +12 V / 288 mA max.
  • Dimensions (W x L x H): 220 x 132 x 15 mm
Ordering Information
  • TB-24R/12-01 - Terminal board with 24-CH relay outputs @ 12 V coil voltage
Optional Accessory
  • Cabling

    • ACL-10150 - 50-pin flat cable
